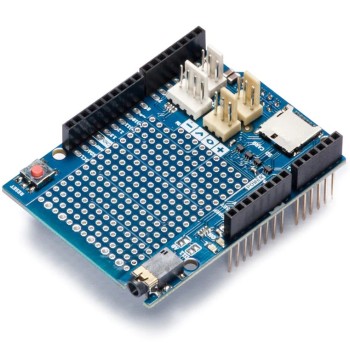

Arduino Education Shield

από Arduino
Ένα Shield για χρήση με εκπαιδευτικό περιεχόμενο. The Education Shield is a custom-made shield designed by Arduino Education, specially tailored for...
02-00010803
Ογκομετρικό βάρος: 0kg
Κατασκευαστής: Arduino
Part Number: TSX00006
Χώρα Προέλευσης: Ιταλία
Εξαντλημένο
Το προϊόν δεν είναι διαθέσιμο
Χωρίς απόθεμα στο φυσικό κατάστημα
22.90
Χωρίς ΦΠΑ 18.47

Συναινώ ώστε η εταιρεία (GRobotronics) να προσθέσει την διεύθυνση ηλεκτρονικού μου ταχυδρομείου στην λίστα ώστε να λάβω ενημέρωση όταν το προϊόν θα είναι ξανά διαθέσιμο. Μόλις το προϊόν γίνει ξανά διαθέσιμο θα λάβω αυτόματα ενημέρωση στο email αυτό και αμέσως θα αφαιρεθεί από την συγκεκριμένη λίστα.

Το email σου θα χρησιμοποιηθεί αποκλειστικά για τον σκοπό αυτό και καμία άλλη ενημέρωση δεν θα λάβεις. Θα είναι ορατό μόνο από συγκεκριμένους εξουσιοδοτημένους υπαλλήλους της εταιρείας.

Έχετε το δικαίωμα σε περίπτωση κατά την οποία θεωρείτε ότι η επεξεργασία που γίνεται δεν είναι σύμφωνη με τα ανωτέρω να αναζητείτε την προστασία της Αρχής Προσωπικών Δεδομένων και να ζητήσεις να διαγράψουμε ή να μεταβάλλουμε τα δεδομένα σου. Είμαστε υποχρεωμένοι σύμφωνα με τον κανονισμό της ΕΕ για την Προστασία των Γενικών Προσωπικών Δεδομένων να σε ενημερώσουμε για αυτό το δικαίωμα. Έχετε την δυνατότητα να επικοινωνείτε όποτε επιθυμείτε με την εταιρεία ώστε να ενημερωνόσαστε σχετικά με τα προσωπικά σας δεδομένα στο email dpo@grobotronics.com

ΑΓΑΠΗΜΕΝΑ ΣΥΓΚΡΙΣΗ

ΠΕΡΙΓΡΑΦΗ

Ένα Shield για χρήση με εκπαιδευτικό περιεχόμενο.

The Education Shield is a custom-made shield designed by Arduino Education, specially tailored for educational purposes to enable quick and easy learning while building projects. The shield is meant to be used in conjuction with the CTC ProgramIt connects to an Arduino 101 or UNO and extend their capabilities. The shield has a collection of features that make building small projects in or outside of the classroom easy:

Το Education Shield είναι ένα προσαρμοσμένο shield σχεδιασμένο από την Arduino Education, ειδικά προσαρμοσμένη για εκπαιδευτικούς σκοπούς για να επιτρέπει γρήγορη και εύκολη μάθηση κατά την κατασκευή έργων. Το shield προορίζεται για χρήση σε συνδυασμό με το πρόγραμμα CTC. Συνδέεται σε ένα Arduino 101 ή UNO και επεκτείνει τις δυνατότητές τους. Το shield έχει μια συλλογή από χαρακτηριστικά που κάνουν εύκολη την κατασκευή μικρών έργων εντός ή εκτός της τάξης:

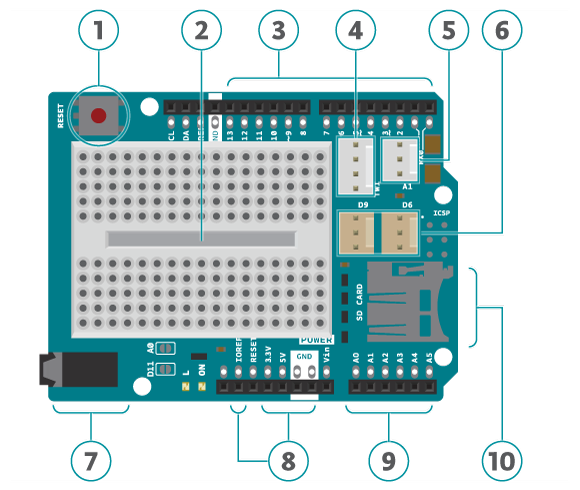

  1. Κουμπί Reset. Όταν πατηθεί αυτό, το πρόγραμμα που μεταφορτώθηκε στήν πλακέτα επανεκκινείται.
  2. Ενσωματωμένο protoshield ή χρησιμοποιείται ως τοποθέτηση breadboard.
  3. Ψηφιακά pins εισόδου και εξόδου. Απευθείας σύνδεση με τα ψηφιακά pins στην πλακέτα.
  4. Υποδοχή I2C.
  5. Θύρα A1 3-pin header: Αναλογική έξοδος/είσοδος. Μπορεί επίσης να χρησιμοποιηθεί ως ψηφιακή είσοδος/έξοδος.
  6. D6 και D9: ψηφιακές θύρες κεφαλίδας 3-pin συνδεδεμένες με τα ψηφιακές pin 6 και 9.
  7. Βύσμα ηχείου: Αυτό είναι συνδεδεμένο στην ψηφιακό pin 11.
  8. Pins ground και power . Ο ακροδέκτης τροφοδοσίας τάσης που χρησιμοποιείται στο CTC είναι το pin IOREF. Αυτό το pin βγάζει διαφορετικές τάσεις ανάλογα με την πλακέτα (101 πλακέτα: 3.3V, πλακέτα UNO: 5V).
  9. Αναλογικά pin εισόδου/εξόδου.
  10. Συσκευή ανάγνωσης/εγγραφής καρτών SD συνδεδεμένη με τα ψηφιακά pins 10 έως 13.

ΣΗΜΕΙΩΣΕΙΣ

  • Αποφύγετε τη χρήση αναλογικών Α4 και Α5. Αυτά έχουν pull-up resistors συνδεδεμένες σε αυτά και θα πρέπει να αποφύγετε τη χρήση εκτός εάν ξέρετε τι κάνετε.
  • Μην χρησιμοποιείτε τα ψηφιακά pins 4, 10, 11, 12 και 13 όταν χρησιμοποιείτε τη συσκευή ανάγνωσης καρτών micro SD.
  • Τα ψηφιακά pins 9 έως 13 δεν μπορούν να χρησιμοποιηθούν για χωρητικούς αισθητήρες, αυτοί είναι συνδεδεμένοι με τη συσκευή ανάγνωσης καρτών SD η οποία έχει αντιστάσεις και επομένως ενδέχεται να παρέχει ψευδείς ενδείξεις.
  • Τα ψηφιακά pins 6, 9 και το αναλογικό pin A1 συνδέονται με εξαρτήματα της μονάδας. Εάν χρησιμοποιούνται οι θύρες, μην χρησιμοποιείτε τα αντίστοιχα pins .
  • Το ψηφιακό pin 11 συνδέεται στην υποδοχή ήχου. Εάν η υποδοχή χρησιμοποιείται, μην χρησιμοποιήσετε το pin.

Χρησιμοποιήστε μονάδες με απλούς συνδέσμους

Ένας απλός σύνδεσμος 3 pin, που κουμπώνει στη θέση του, χρησιμοποιείται για όλες τις μονάδες 3 pin. Ακολουθούν μερικά παραδείγματα εξαρτημάτων. Όλα αυτά διευκολύνουν τη σύνδεση και τη δημιουργία πρωτοτύπων μέσω του απλοποιημένου σχεδιασμού τους: Μονάδες κουμπιών, μονάδες αισθητήρων φωτός και μονάδες LED.

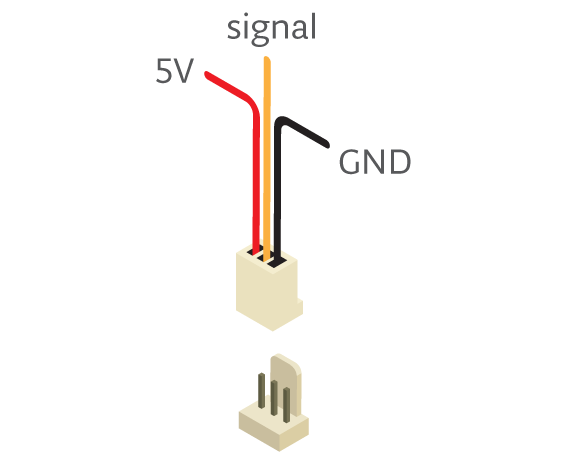

Εάν προσπαθείτε να συνδέσετε σερβομηχανισμούς ή άλλες μονάδες 3-pin, βεβαιωθείτε για την κατεύθυνση του βύσματος έτσι ώστε το GND να είναι συνδεδεμένο στο GND, το ρεύμα με την τροφοδοσία και το σήμα με το σήμα. Το χρώμα ενός απλού καλωδίου σύνδεσης σάς βοηθά να το θυμάστε: κόκκινο σημαίνει power, πορτοκαλί ή λευκό σημαίνει signal και μαύρο σημαίνει GND. Τεχνικά, μπορείτε να συνδέσετε μονάδες με απλούς συνδέσμους χωρίς θύρες 3 ακίδων, αρκεί να συνδέσετε τα καλώδια στα σωστά pins.

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

Τυπος Shield:
  • Proto
Κατασκευαστής
:
Arduino
Part Number:
TSX00006
Χώρα Προέλευσης:
Ιταλία

ΕΠΙΠΛΕΟΝ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

  • Connectors
    • 1x I2C 4-pin connector*
    • 1x 3-pin analog connector*
    • 2x digital 3-pin connector*
    • 1x pwm audiojack
    • Plus extensions of the pins from the board.
      *Sullins Connector Solutions SWR25X series connector, commonly called “tinkerkit” connector”
  • Interfaces with Arduino Board: DIO
  • Operating Voltage:
    • 3.3V (Arduino 101)
    • 5V (Arduino Uno)
  • PCB Size: 53 x 71.2 mm
