Αρχική Σελίδα/Ηλεκτρονικά/Optoelectronics/LED Display/Display Module 7-Segment 3 Digit with 74HC595

Display Module 7-Segment 3 Digit with 74HC595

Κωδικός:

19-00010169

ΚατασκευαστήςOem

Διαθέσιμο

Αποστολή σε 24 ώρες

€3⁵⁰

Ποσοτικές εκπτώσεις:

Ποσότητα

10+

Τιμή

€2.80

+ −

Κάνε μια ερώτηση

Διαθεσιμότητα Καταστημάτων

Πληρωμή & Μεταφορικά

Περιγραφή
Χαρακτηριστικά

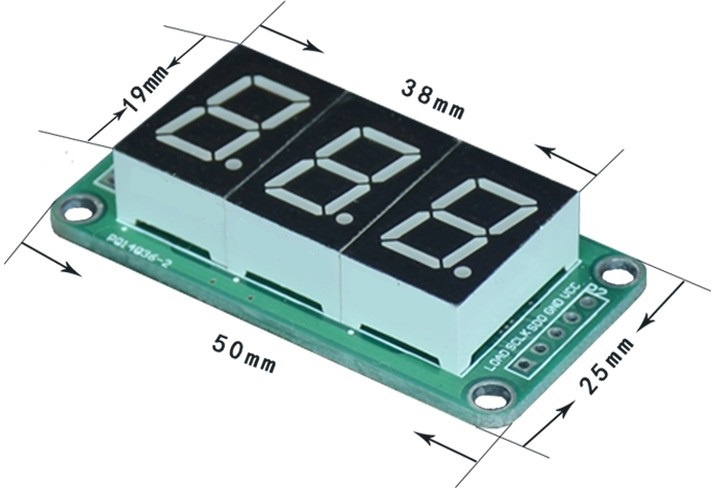

Μια οθόνη επτά τμημάτων τριών ψηφίων, κάθε ψηφίο ελέγχεται από ένα ολοκληρωμένο 74HC595. Κάθε ψηφίο έχει ύψος 12.7mm με έντονο κόκκινο φωτισμό. Μπορείς να χρησιμοποιήσεις την οθόνη με έναν μικροελγκτή, για παράδειγμα Arduino. Η οθόνη συνδέεται στον μικροελγκτή χρησιμοποιώντας μόνο τρία καλώδια για το σήμα και δύο καλώδια για την τροφοδοσία. Η τάση λειτουργίας κυμαίνεται μεταξύ 3-6 VDC. Το 74HC595 έχει την δυνατότητα να στέλνει τα δεδομένα στο ψηφίο και να "κλειδώνει" (latch pin) χωρίς να χρειάζεται ο μικροελεγκτής να λειτουργεί ώστε να διατηρείται ο αριθμός στην οθόνη.

Θα βρείς στον κατάλογο διαθέσιμες οθόνες 2 ψηφίων, 3 ψηφίων, 4 ψηφίων.

Χρώμα ψηφίου: Κόκκινο
Οδηγός: 74HC595
Τάση λειτουργίας: 3 - 6 VDC
Τάση εισόδου: 3 - 6 VDC (Recommended 5V)
Κατανάλωση λειτουργίας: 75mA
Απλή διασύνδεση: Σειριακή
- VCC +
- GND -
- SDI data
- Shift clock SCLK
- Latch LOAD
Στήριξη: 4 οπές 3mm
