DFRobot Solar Power Manager for 12V Lead-Acid Battery

Κωδικός:

25-00010503

Part Number: DFR0580

ΚατασκευαστήςDFRobot Part NumberDFR0580

Διαθέσιμο

Αποστολή σε 24 ώρες

€35⁹⁰

+ −

Κάνε μια ερώτηση

Διαθεσιμότητα Καταστημάτων

Πληρωμή & Μεταφορικά

Περιγραφή
Χαρακτηριστικά

Η σειρά DFRobot Solar Power Manager έχει σχεδιαστεί για έργα IoT και έργα ανανεώσιμων πηγών ενέργειας, παρέχοντας ασφαλείς και υψηλής απόδοσης ενσωματωμένες μονάδες διαχείρισης ηλιακής ενέργειας για κατασκευαστές και μηχανικούς εφαρμογών. Αυτή η μονάδα διαχείρισης ηλιακής ενέργειας υψηλής απόδοσης μέσης ισχύος σάς επιτρέπει να φορτίζετε μια μπαταρία 12V lead-acid με μέγιστο ρεύμα 4Α χρησιμοποιώντας ένα τυπικό ηλιακό πάνελ 18V.

Το Solar Power Manager for 12V Lead-Acid Battery είναι μια μονάδα διαχείρισης ηλιακής ενέργειας υψηλής απόδοσης μέσης ισχύος, η οποία μπορεί να φορτίσει μια μπαταρία μολύβδου 12V με μέγιστο ρεύμα 4Α χρησιμοποιώντας ένα τυπικό ηλιακό πάνελ 18V. Είναι κατάλληλο για εφαρμογές εντός 100W, όπως εξοπλισμό φωτισμού 12V, παρακολούθηση ασφαλείας, μικρά ρομπότ, αντλίες ή σταθμούς περιβαλλοντικής παρακολούθησης. Διαθέτει λειτουργία MPPT (Maximum Power Point Tracking), μεγιστοποιώντας την ισχύ εξόδου των ηλιακών συλλεκτών κάτω από διάφορες ηλιακές ακτίνες. Σε σύγκριση με τους κοινούς ηλιακούς ελεγκτές PWM, μπορεί να βελτιώσει την απόδοση φόρτισης κατά 10%-30%. Επωφελούμενο από το μικρό του μέγεθος και το μικρό του βάρος, είναι πιο εύκολο να το ενσωματώσετε στα έργα σας. Η μονάδα παρέχει διπλές εξόδους υψηλής ισχύος 5V 5A (OUT1) και 12V 8A (OUT2) και διπλές εξόδους USB 5V 2.5A (USB1/USB2). Εκτός από το USB1, όλες οι έξοδοι μπορούν να ενεργοποιηθούν/απενεργοποιηθούν με ακίδες I/O των περισσότερων ελεγκτών (συμβατά με 3.3V/5V). Αυτή η δυνατότητα βοηθά στη δυναμική τροφοδοσία φορτίων και στη μείωση της κατανάλωσης ενέργειας. Διάφορες λειτουργίες προστασίας χρησιμοποιούνται επίσης για τη διασφάλιση της ασφάλειας και της σταθερότητας των ηλιακών συστημάτων.

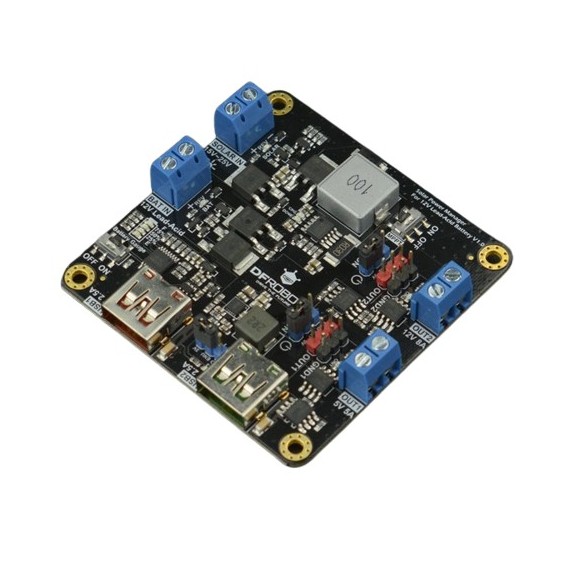

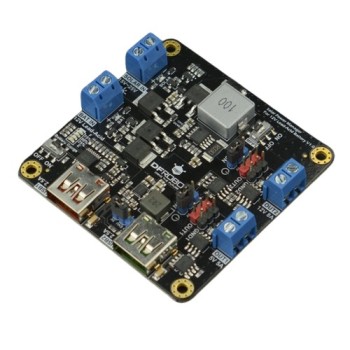

Επισκόπηση Solar Power Manager For 12V Lead-Acid Battery Board

ΤΟ ΠΑΚΕΤΟ ΠΕΡΙΕΧΕΙ

Solar Power Manager For 12V Lead-Acid Battery x1
Black Jumper x3
Nylon pillar M3x16 x4
stainless steel screw M3x10 x4
Aluminum cooling fin (Black) 14x14x7mm x1
Thermal conductive silicone pad (Blue) 14x14x0.5mm x1
Aluminum cooling fin (Black) 50x50x12.7mm x1
Thermal conductive silicone pad (Blue) 50x50x1.5mm x1
Female DC power jack adapter x1

Technical data

Solar Power Management IC: CN3767
Solar Input Voltage (SOLAR IN): 15V~25V
Battery Input (BAT IN): 12V Lead-Acid Battery
Charge Current: 4A Max Trickle Charging, Constant Current, Constant Voltage, Float Charging Four Stages Charging dedicated for 12V Lead-Acid Battery
Float Charge Voltage: 13.55V
Over-discharge Protection Voltage: 10.8V
Solar Charge Average Efficiency (18V SOLAR IN): 94%
Outputs^Note1: OUT1 5V 5A, OUT2 12V 8A, USB1 5V 2.5A, USB2 5V 2.5A
USB1/USB2 Support Three USB Charge Protocols^Note2
BC1.2: DP=DM=0V (Short)
SAMSUNG 2.0A: DP = 1.2V, DM =1.2V
Apple 2.4A: DP=2.7V, DM=2.7V
OUT1/USB1/USB2 Efficiency: 93%@50%Load
OUT2 Efficiency: 98%@50%Load
Quiescent Current: <4 mA
Protection Functions
- SOLAR IN: Backflow/Reverse Connection Protections
- BAT IN: Over-discharge/Over-charge/Reverse Connection Protections
- OUT1-2/USB1-2: Short Circuit/Over Current/Over Heat Protections
Operation Temperature: -40℃～85℃
Dimension: 68.0x68.0mm
Constant voltage (18V fixed) MPPT algorithm, maximizing solar energy conversion
Designed for standard 18V solar panels and 12V lead-acid battery
Multiple high efficiency outputs for 12V or 5V large power devices
Full protection functions, a safe and high efficiency solar power module
A variety of status indicators, system status at a glance

Applications

Street lighting
Intelligent Agriculture
Environmental Monitoring Station

Note 1: OUT1/USB1/USB2 shared 5A current driving capacity (peak current 8A), that is, the total output power of the three outputs should not exceed 5V*5A=25W (peak 40W).

Note 2: To ensure whether the communication devices you use are compatible with the protocols listed, please consult your communication device manufacturer or retailers for details. If your device does not support the USB charging protocol mentioned above, usually it will limit the charging power to 5V*1A=5W for security sake. This is not caused by the failure of the USB output or insufficient output capability.

DFRobot Solar Power Manager series is designed for IoT and renewable energy projects, providing safe and efficient embedded solar power management modules for makers and application engineers. The full range features Maximum Power Point Tracking (MPPT) function, which maximizes solar collection efficiency under various lighting conditions, and provides stable output voltages and multiple battery and power protections for various solar projects, ensuring efficient and reliable power management.

Selection Guide

	DFRobot Solar Power Manager 9-18V	DFRobot Solar Power Manager 5V	DFRobot Solar Power Manager Micro 1-3V	DFRobot Solar Power Manager for 12V Lead-Acid Battery
SKU	DFR0535	DFR0559	DFR0579	DFR0580
Solar Power Management IC	LTC3652	CN3065	SPV1050	CN3767
Solar Input Voltage	7V ~ 30V	4.4V ~ 6V	0.5V ~ 4V	15V ~ 25V
Maximum Charge Current (Solar)	2A (Solar/USB)	900mA (Solar/USB)	70mA (Solar)/100mA (USB)	4A (Solar)
Topology	DC-DC Buck	Linear Regulator	DC-DC Boost	DC-DC Buck
Battery	3.7V Lithium Battery	3.7V Lithium Battery	3.7V Lithium Battery	12V Lead-Acid Battery
MPPT	9V/12V/18V Optional	Fixed 5V	75% Open Voltage	Fixed 18V
Battery Protections	Over Charge/Over Discharge/Over Current/Reverse Connection Protections	Over Charge/Over Discharge/Over Current/Reverse Connection Protections	Over Charge/Over Discharge/Reverse Connection Protections	Over Charge/Over Discharge/Reverse Connection Protections
Output Protections	Short Circuit/Over Current/Over Heat Protections	Short Circuit/Over Current Protections	Short Circuit/Over Current Protections	Short Circuit/Over Current/Over Heat Protections
USB Charge IN	Yes	Yes	Yes	No
USB OUT	5V 1.5A	5V 1A	No	5V 2.5A X2
Regulated OUT	Three Regulated Outputs 3.3V 1A；5V 1.5V；9V/12V 0.5A	One Regulated Output 5V 1A	One Regulated Output 3.3V 90mA	Two Outputs 5V 5A; 12V 8A
Dimensions	78.0mm×68.0mm	33.0mm×63.0mm	30.0mm×30.0mm	68.0mm×68.0mm
Features	A complete multifunction solar power management module. Applications: Small Solar Street Lamp, Solar Powered Robots For 9V/12V/18V Solar Panels within 20W	A small and easy-to-use 5V solar power management module. Applications: Solar Power Bank, Solar Environment Monitors For 5V Solar Panels within 10W	A micro power solar power management module for low-power sensors and controllers. Applications: Wireless Sensor Network, BLE iBecon For 1V/2V/3V Solar Panels within 0.5W	Medium power solar management module for 12V lead-acid batteries. Applications: Street lighting, intelligent agriculture, environmental monitoring station For 18V Solar Panels within 100W
