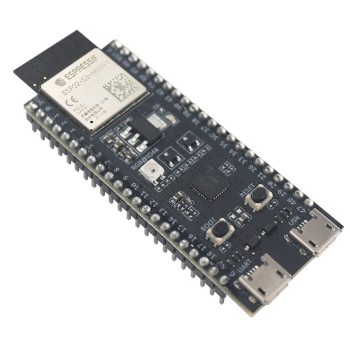

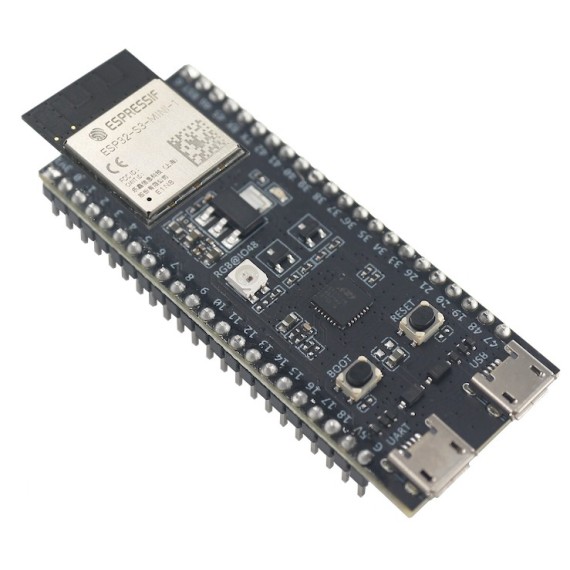

ESP32 Development Board - ESP32-S3-DevKitM-1-N8

Κωδικός:

05-00098446

Part Number: ESP32-S3-DevKitM-1-N8

SoC SeriesESP32-S3 ΚατασκευαστήςESPRESSIF Part NumberESP32-S3-DevKitM-1-N8

Διαθέσιμο

Αποστολή σε 24 ώρες

€24⁸⁰

+ −

Κάνε μια ερώτηση

Διαθεσιμότητα Καταστημάτων

Πληρωμή & Μεταφορικά

Περιγραφή
Χαρακτηριστικά

Το ESP32-S3-DevKitM-1 είναι μια πλακέτα ανάπτυξης entry-level εξοπλισμένη με ESP32-S3-MINI-1, είτε με ESP32-S3-MINI-1U, μια μονάδα που ονομάζεται για το μικρό της μέγεθος. Αυτή η πλακέτα ενσωματώνει πλήρεις λειτουργίες Wi-Fi και Bluetooth Low Energy. Οι περισσότερες ακίδες εισόδου/εξόδου στη μονάδα έχουν σπάσει στις κεφαλίδες των ακροδεκτών και στις δύο πλευρές αυτής της πλακέτας για εύκολη διασύνδεση. Οι προγραμματιστές μπορούν είτε να συνδέσουν περιφερειακά με καλώδια βραχυκυκλωτήρα είτε να τοποθετήσουν το ESP32-S3-DevKitM-1 σε μια πλακέτα ψωμιού.

Το ESP32-S3-WROOM-1 είναι μια ισχυρό, γενική μονάδα Wi-Fi+ Bluetooth LE MCU που βασίζεται στη σειρά SoC ESP32-S3. Εκτός από ένα πλούσιο σύνολο περιφερειακών, η επιτάχυνση για φόρτους εργασίας υπολογιστών νευρωνικών δικτύων και επεξεργασίας σήματος που παρέχεται από το SoC καθιστά τη μονάδα ιδανική επιλογή για μια μεγάλη ποικιλία σεναρίων εφαρμογών που σχετίζονται με την Τεχνητή Νοημοσύνη των Πραγμάτων (AIoT), όπως το wake word ανίχνευση, αναγνώριση εντολών ομιλίας, ανίχνευση και αναγνώριση προσώπου, έξυπνο σπίτι, έξυπνες συσκευές, έξυπνος πίνακας ελέγχου, έξυπνο ηχείο κ.λπ.

Pinout

Description of Components

Key Component	Description
ESP32-S3-MINI-1/1U	ESP32-S3-MINI-1 and ESP32-S3-MINI-1U are two general-purpose Wi-Fi and Bluetooth LE combo modules that have a rich set of peripherals. ESP32-S3-MINI-1 comes with a PCB antenna. ESP32-S3-MINI-1U comes with an external antenna connector. At the core of the modules is ESP32-S3FN8, a chip equipped with an 8 MB flash. Since flash is packaged in the chip, rather than integrated into the module, ESP32-S3-MINI-1/1U has a smaller package size.
5 V to 3.3 V LDO	Power regulator that converts a 5 V supply into a 3.3 V output.
Pin Headers	All available GPIO pins (except for the SPI bus for flash) are broken out to the pin headers on the board for easy interfacing and programming. For details, please see Header Block.
USB-to-UART Port	A Micro-USB port used for power supply to the board, for flashing applications to the chip, as well as for communication with the chip via the on-board USB-to-UART bridge.
Boot Button	Download button. Holding down Boot and then pressing Reset initiates Firmware Download mode for downloading firmware through the serial port.
Reset Button	Press this button to restart the system.
ESP32-S3 USB Port	ESP32-S3 full-speed USB OTG interface, compliant with the USB 1.1 specification. The interface is used for power supply to the board, for flashing applications to the chip, for communication with the chip using USB 1.1 protocols, as well as for JTAG debugging.
USB-to-UART Bridge	Single USB-to-UART bridge chip provides transfer rates up to 3 Mbps.
RGB LED	Addressable RGB LED, driven by GPIO48.
3.3 V Power On LED	Turns on when the USB power is connected to the board.

Type of development kit: WiFi
Components: ESP32-S3-MINI-1-N8
Kit contents: prototype board
Communictions protocol: Bluetooth Low Energy, IEEE 802.11b/g/n
Flash memory capacity: 8MB
SRAM memory capacity: 512kB
Body dimensions: 62.74x25.4mm
