FireBeetle Cover - Camera & Audio Media Board

από DFROBOT
Η σειρά DFRobot FireBeetle είναι μονάδες ανάπτυξης χαμηλής κατανάλωσης ενέργειας που έχουν σχεδιαστεί για το Internet of Things (IoT). Το FireBeetle...
25-00016639
Ογκομετρικό βάρος: 0.03kg
Κατασκευαστής: DFROBOT
Part Number: DFR0498
Χώρα Προέλευσης: Κίνα
Διαθέσιμο
Αποστολή σε 24 ώρες
Χωρίς απόθεμα στο φυσικό κατάστημα
24.80
Χωρίς ΦΠΑ 20.00
+

ΣΥΝΔΥΑΣΕ ΤΟ ΜΕ

ΠΕΡΙΓΡΑΦΗ

Η σειρά DFRobot FireBeetle είναι μονάδες ανάπτυξης χαμηλής κατανάλωσης ενέργειας που έχουν σχεδιαστεί για το Internet of Things (IoT). Το FireBeetle Covers-Camera & Audio Media Board είναι μια συσκευή πολυμέσων για IoT που παρέχει διεπαφές για σύνδεση NAU8822 CODEC IIS, κάμερα OV7725, κάρτα SD (SDIO), ακουστικό και μικρόφωνο.

Επιπλέον, εξοπλίζεται με μίνι διεπαφή εισόδου MIC. Το NAU8822 CODEC IIS μπορεί να οδηγήσει τόσο το μεγάφωνο 12@8Ω BTL όσο και ακουστικό 40mW@16Ω. Υποστηρίζεται η απευθείας σύνδεση. Εν τω μεταξύ, το NAU8822 υποστηρίζει λήψη σήματος ήχου DAC και προγραμματιζόμενο ενισχυτή μικροφώνου. Η εγγραφή είναι διαθέσιμη όταν εισάγετε φωνές με ενσωματωμένη διεπαφή MIC ή μικρόφωνο και στη συνέχεια αποθηκεύστε την στην κάρτα SD. Επιπλέον, η λειτουργία λήψης φωτογραφιών είναι διαθέσιμη όταν συνδέεται σε μια κάμερα OV7725.

Με οποιαδήποτε FireBeetle main boards (π.χ. ESP32 main board), το FireBeetle Covers-Camera & Audio Media Board θα μπορούσε να είναι MP3, συσκευή εγγραφής, κάμερα. Μόλις συνδεθεί στο Διαδίκτυο, θα μπορούσε να είναι ένα διαδικτυακό ραδιόφωνο, με cloud image recognition.

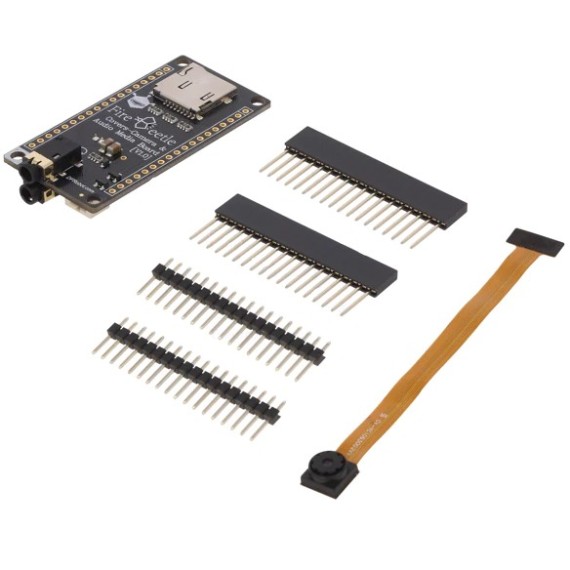

ΤΟ ΠΑΚΕΤΟ ΠΕΡΙΕΧΕΙ

  • 1x FireBeetle Covers-Camera&Audio Media Board(V1.0)
  • 1x OV7725 Camera
  • 2x 18pin-2.54mm Male Pin Header
  • 2x 18pin-2.54mm Female Pin Header

ΣΗΜΕΙΩΣΕΙΣ

  • Αυτή η πλακέτα πολυμέσων υποστηρίζει μόνο το FireBeetle ESP32 main board προς το παρόν, για άλλες main boards που δεν είναι εξοπλισμένες με διεπαφή IIS.
  • Το καλώδιο flat ribbon της κάμερας είναι σχετικά εύκολο να σπάσει, παρακαλούμε να είστε προσεκτικοί στη σύνδεση. Η λήψη της κάμερας πρέπει να είναι απέναντι από την υποδοχή κάρτας SD.
  • Δεν υποστηρίζει λήψη και μετάδοση βίντεο.



ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

Κατασκευαστής
:
DFROBOT
Part Number:
DFR0498
Καθαρό Βάρος:
0.025kg
Χώρα Προέλευσης:
Κίνα

ΕΠΙΠΛΕΟΝ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

  • Operating Voltage: 3.7V~5.5V (VCC)
  • Output Voltage: 3.3V
  • User-defined Button: tested by IO16(DI)
  • RESET x1
  • SD Card:
    • Bus Interface: SDIO Protocol
    • Default Transmission Rate: 10MHz
    • Max. Transmission Rate: 20MHz
  • Camera OV7725: (data as below is just for reference; some functions could not be realized by ESP32 now).
    • Photosensitive/Light-sensitive Array: 640*480
    • Optical Size: 1/6"
    • Angle of View: 25°
    • SCCB Standard Interface
    • Output Pixel Format: Raw RGB,RGB(RGB4:2:2 ,RGB565/555/444),YCbCr (4:2:2)
    • Image Size: VGA,QVGA and CIF to 40x30
    • VarioPixel Subsampling
    • Auto Image Control: auto exposure control (AEC), auto gain control (AGC), auto white balance (AWB), auto band filter and auto black level (ABL) calibration.
    • Image Quality Control: saturation, tone, gamma, clarity and anti-interference
    • ISP: noise reduction and defect calibration
    • Lens Shading Correction
    • Auto Saturation Adjustment
    • Frame Synchronization
    • Fixed-focus
  • NAU8822:
    • DAC:94dB SNR , -84db THD
    • ADC:90dB SNR , -80dB THD
    • Integrated BTL loudspeaker drive: 1W @ 8Ω
    • Integrated earphone drive: 40mW @ 16Ω
    • Integrated programmable microphone amplifier
    • Typical Sampling Rate: 8KHz, 48KHz, 96KHz, 192KHz
    • Standard Video Interface: PCM and I2S
  • MIC:
    • Type: Electret Capacitor
    • Output: analog
    • Direction: omnidirectional
    • Frequency Range: 100Hz~15KHz
    • Sensitivity: -43dB ±5dB @ 94dB SPL
    • Signal-to-noise Ratio: 58Db
