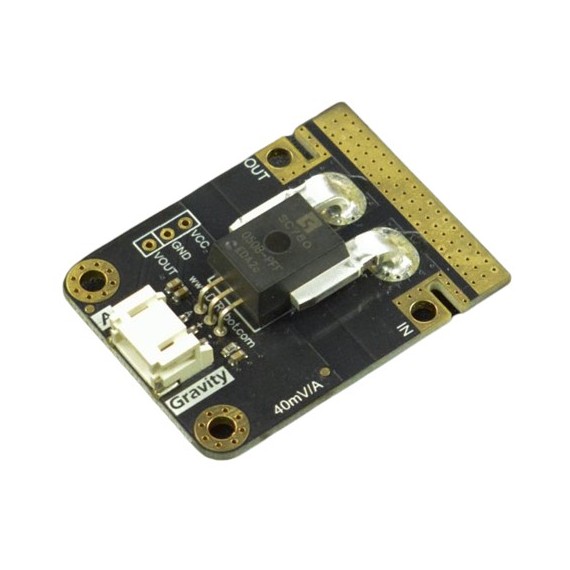

Gravity Αναλογικός Αισθητήρας Ρεύματος AC/DC (50A) V2

από DFROBOT
Αποκτήστε αυτόν τον αισθητήρα ρεύματος χαμηλής κατανάλωσης για να παρακολουθείτε το έργο σας κάθε δευτερόλεπτο για εξοικονόμηση ενέργειας ή προστασία του...
25-00016693
Ογκομετρικό βάρος: 0.01kg
Εγγύηση: Ως εξάρτημα, δεν καλύπτεται
Κατασκευαστής: DFROBOT
Part Number: SEN0098-V2
Χώρα Προέλευσης: Κίνα
Πληροφορίες: Το προϊόν είναι εξάρτημα και δεν αποτελεί έτοιμη συσκευή.
Διαθέσιμο
Αποστολή σε 24 ώρες
Χαμηλό απόθεμα στο κατάστημα
18.60
Χωρίς ΦΠΑ 15.00
+

ΠΕΡΙΓΡΑΦΗ

Αποκτήστε αυτόν τον αισθητήρα ρεύματος χαμηλής κατανάλωσης για να παρακολουθείτε το έργο σας κάθε δευτερόλεπτο για εξοικονόμηση ενέργειας ή προστασία του κυκλώματος!

Αυτός ο πλήρως ενσωματωμένος γραμμικός αισθητήρας ρεύματος SC780 με βάση το Hall Effect παρέχει ακριβή μέτρηση τόσο για ρεύματα AC όσο και για ρεύματα DC έως 50A. Το πάχος του χάλκινου αγωγού επιτρέπει την επιβίωση της συσκευής σε συνθήκες υψηλού υπερβολικού ρεύματος.

Το SC780 μπορεί να εξάγει ένα αναλογικό σήμα τάσης που ποικίλλει γραμμικά με το αισθητήριο ρεύμα.

Η είσοδος και η έξοδος έχουν σχεδιαστεί ως διαμπερείς οπές και υποδοχές, οι οποίες επιτρέπουν τη συγκόλληση παχιών ηλεκτρικών καλωδίων και συνδέσμων σε σχήμα Τ. Η πολικότητα της ισχύος εισόδου επισημαίνεται ξεκάθαρα στην πλακέτα, έτσι ώστε οι χρήστες να μπορούν εύκολα να κολλήσουν καλώδια ή να χρησιμοποιήσουν μεταλλικά κλιπ αλιγάτορα για να κάνουν τις ηλεκτρικές συνδέσεις.

Ο αισθητήρας ρεύματος διαθέτει βελτιωμένες λειτουργίες απαγωγής θερμότητας και προστασίας κυκλώματος, οι οποίες συνήθως μπορούν να εφαρμοστούν σε σενάρια όπως έλεγχος κινητήρα, ανίχνευση και διαχείριση φορτίου, αερομοντελοποίηση και ανίχνευση υπερβολικού ρεύματος σε ρομπότ.

ΤΟ ΠΑΚΕΤΟ ΠΕΡΙΕΧΕΙ

  • 1x Gravity Αναλογικός Αισθητήρας Ρεύματος AC/DC (50A)
  • 1x Βύσμα Gravity 3P

Διάγραμμα σύνδεσης

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

Εγγύηση:
Ως εξάρτημα, δεν καλύπτεται
Κατασκευαστής
:
DFROBOT
Part Number:
SEN0098-V2
Μικτό Βάρος:
0.01kg
Χώρα Προέλευσης:
Κίνα
Πληροφορίες:
Το προϊόν είναι εξάρτημα και δεν αποτελεί έτοιμη συσκευή.
Τύπος Αισθητήρα:
  • Ρεύματος
Τυπική Τάση Εισόδου:
  • 5VDC
Διασύνδεση:
  • Αναλογική
Πρωτόκολλο Eπικοινωνίας:
  • Χωρίς

ΕΠΙΠΛΕΟΝ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

  • Operating Voltage: 5V
  • Signal Type: Analog
  • Withstand Voltage in Measuring: 50V(AC) / 120V(DC)
  • Current Measurement Range: -50A to 50A
  • Signal Bandwidth: 80kHz
  • Response Time: 3.64μs
  • Operating Temperature: -40℃ to 125℃
  • Dimension: 32×42mm

ΔΥΝΑΤΟΤΗΤΕΣ

  • Gravity Interface
  • Compatible with T-shaped plug of aeromodelling
  • Capable of measuring AC and DC currents
  • Hall current sensor
  • Isolated current measurement
  • The low current impedance of 0.08mΩ
  • Low-hysteresis magnetic core
  • Interference-free for magnet wire, external magnetic field, and geomagnetic field

Applications

  • Motor Control
  • Load Detection & Management
  • Aeromodelling and Robot Over-current Detection
