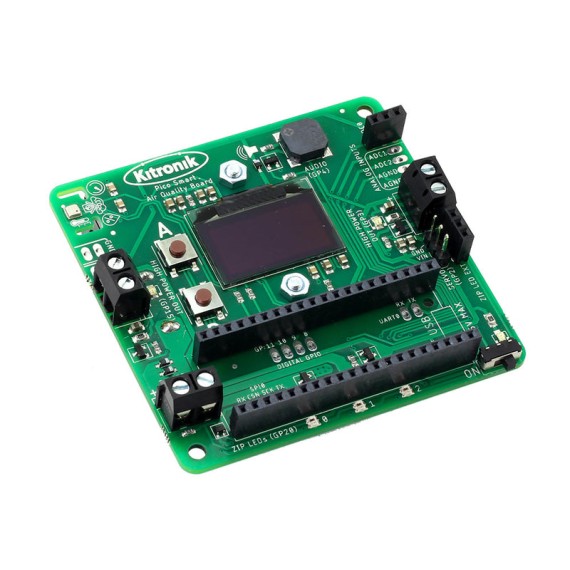

Kitronik Pico Air Quality Datalogging Board

από KITRONIK
Παρακολουθήστε και αναλύστε τον αέρα που αναπνέετε με το Kitronik Air Quality Board για το Raspberry Pi Pico. Εξαιρετικό για το σπίτι και την τάξη. Το...
83-00005336
Ογκομετρικό βάρος: 0kg
Εγγύηση: Ως εξάρτημα, δεν καλύπτεται
Κατασκευαστής: KITRONIK
Part Number: KITRONIK-5336
Χώρα Προέλευσης: Ηνωμένο Βασίλειο
Διαθέσιμο
Αποστολή σε 24 ώρες
Χωρίς απόθεμα στο φυσικό κατάστημα
49.90
Χωρίς ΦΠΑ 40.24
+

ΣΥΝΔΥΑΣΕ ΤΟ ΜΕ

ΠΕΡΙΓΡΑΦΗ

Παρακολουθήστε και αναλύστε τον αέρα που αναπνέετε με το Kitronik Air Quality Board για το Raspberry Pi Pico. Εξαιρετικό για το σπίτι και την τάξη.

Το Kitronik Smart Air Quality Board for Pico παρέχει μια ολοκληρωμένη λύση παρακολούθησης και αναφοράς αέρα για το Raspberry Pi Pico. Ο πλούτος των ενσωματωμένων αισθητήρων και σημείων σύνδεσης σάς επιτρέπει να καταγράφετε, να αποθηκεύετε και να εμφανίζετε δεδομένα αποτελεσματικά με το σύστημα αρχείων Pico και μια οθόνη OLED. Υπάρχουν επίσης σημεία σύνδεσης για εξωτερικές συσκευές, όπως αναλογικούς αισθητήρες, σερβομηχανισμούς, κινητήρες και θερμαντικά σώματα.

Η πλακέτα περιλαμβάνει μια διπλή σειρά υποδοχών pin για να συνδέσετε το Raspberry Pi Pico σας. Στη συνέχεια, το Pico μπορεί να διαβάσει τις εισόδους από έναν αισθητήρα ποιότητας αέρα και περιβάλλοντος BME688 (θερμοκρασία, πίεση, υγρασία, δείκτης ποιότητας αέρα και eCO2). Ο αισθητήρας, μαζί με το RTC και τη μνήμη flash στο Pico σημαίνει ότι η πλακέτα είναι καλά ρυθμισμένη για καταγραφή δεδομένων. Υπάρχει μια ασπρόμαυρη οθόνη OLED 128x64 και 3 λυχνίες LED κατάστασης ZIP για οπτική εμφάνιση δεδομένων, ένα πιεζοηλεκτρικό βομβητή για ήχο και δύο κουμπιά για είσοδο χρήστη. Υπάρχουν επίσης εξωτερικές συνδέσεις: 2 έξοδοι 1A, έξοδος σερβομηχανισμού, σύνδεση επέκτασης για περισσότερα ZIP LED και αναλογικές συνδέσεις εισόδου που συνδέονται με το Pico ADC (διάφοροι άλλοι ακροδέκτες Pico διαχωρίζονται σε solder pads βήματος 0.1" ως περαιτέρω είσοδοι και έξοδοι, μαζί με pads για 3V και GND).

Η τροφοδοσία παρέχεται μέσω της μπαταριοθήκης 3xAA ή της κλέμμας «POWER». Η παροχή τάσης ελέγχεται χρησιμοποιώντας διακόπτη τροφοδοσίας, με πράσινο LED για να υποδεικνύει πότε η πλακέτα είναι ενεργοποιημένη. Το Pico παράγει επίσης μια ρυθμιζόμενη παροχή 3V που χρησιμοποιείται για την τροφοδοσία του αισθητήρα BME688 και της οθόνης OLED.

Η κλέμμα «POWER» μπορεί επίσης να χρησιμοποιηθεί ως σημείο σύνδεσης για μια ηλιακή κυψέλη.

ΣΗΜΕΙΩΣΕΙΣ

  • Βεβαιωθείτε ότι έχουν τοποθετηθεί οι σωστές επαναφορτιζόμενες μπαταρίες πριν από τη φόρτιση, θα πρέπει να είναι NiMh.
  • Το προϊόν δεν περιλαμβάνει το Raspberry Pi Pico.



Η Kitronik διαθέτει μια μονάδα MicroPython για την υποστήριξη της χρήσης του Smart Air Quality Board. Μπορείτε να το βρείτε, μαζί με παραδείγματα προγραμμάτων και ένα πλήρες έγγραφο README, στο Kitronik GitHub.

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

Εγγύηση:
Ως εξάρτημα, δεν καλύπτεται
Τύπος HAT:
  • Automation
  • Sensor
Κατασκευαστής
:
KITRONIK
Part Number:
KITRONIK-5336
Μικτό Βάρος:
0.001kg
Χώρα Προέλευσης:
Ηνωμένο Βασίλειο
Συμβατό Raspberry:
  • Pico

ΕΠΙΠΛΕΟΝ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

  • Length: 74mm
  • Width: 72mm
  • Height (Max): 28.7mm
  • PCB Thickness: 1.6mm

ΔΥΝΑΤΟΤΗΤΕΣ

  • An all-in-one Air Quality monitoring and reporting solution for the Raspberry Pi Pico.
  • Measure temperature, pressure, humidity, air quality index, and eCO2.
  • The board features a black and white 128x64 OLED display screen for visually displaying data.
  • The sensor, along with the RTC and flash memory on the Pico means the board is well set up for time-stamped data logging.
  • The board also has 3 status ZIP LEDs for visually displaying data, a piezo buzzer for audio and two buttons for user input.
  • There is an integrated two-row connector for the Raspberry Pi Pico to slot into.
  • There are connection points for external devices, such as analogue sensors, servos, motors, and heater pads.
  • The board also features a connection point for a solar cell that can be used alongside rechargeable batteries to keep your experiments running for longer.
  • Run long term monitoring experiments in the classroom throughout the school year.
