Lithium Battery Charger Module 1A USB-C - TP4056

από OEM

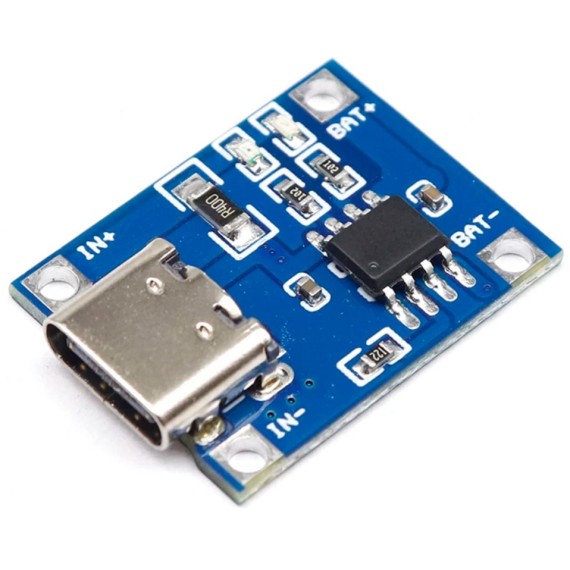

Αυτή η πλακέτα προορίζεται για τη φόρτιση επαναφορτιζόμενων μπαταριών λιθίου. Το TP4056 είναι ένας πλήρης γραμμικός φορτιστής, χρησιμοποιώντας τη μέθοδο φόρτισης σταθερού ρεύματος / σταθερής τάσης (CC/CV) για μπαταρίες ιόντων λιθίου μίας κυψέλης. Το SOP package και ο μικρός αριθμός εξωτερικών εξαρτημάτων καθιστούν το TP4056 ιδανικό για φορητές εφαρμογές. Το TP4056 μπορεί να λειτουργήσει από θύρα USB ενός Η/Υ και από τροφοδοτικό τοίχου.
19-00014057
Ογκομετρικό βάρος: 0kg
Κατασκευαστής: OEM
Χώρα Προέλευσης: Κίνα
Διαθέσιμο
Αποστολή σε 24 ώρες
Χαμηλό απόθεμα στο κατάστημα
0.99
Χωρίς ΦΠΑ 0.80
+
Τιμές βάση ποσότητας (Λιανική - Χονδρική):
Ποσότητα 10+ 100+ 1000+
Τιμή 0.79 0.69 0.59

ΠΕΡΙΓΡΑΦΗ

The Li-ion Cell Charger/Monitor module used for this Battery pack solution is based on TP4056 1A Standalone Linear Li-lon Battery Charger with Thermal Regulation chip.

The TP4056 is a complete constant-current/constant-voltage linear charger for single cell lithium-ion batteries. Its SOP package and low external component count make the TP4056 ideally suited for portable applications. The TP4056 can work with USB and wall adapter.

No blocking diode is required due to the internal PMOSFET architecture and have prevent to negative Charge Current Circuit. Thermal feedback regulates the charge current to limit the die temperature during high power operation or high ambient temperature. The charge voltage is fixed at 4.2V, and the charge current can be programmed externally with a single resistor. The TP4056 automatically terminates the charge cycle when the charge current drops to 1/10th the programmed value after the final float voltage is reached.

TP4056 Other features include current monitor, under voltage lockout, automatic recharge and two status pin to indicate charge termination and the presence of an input voltage.



ΣΗΜΕΙΩΣΕΙΣ

  • The ampere meter can only be connected to the 5v input terminal of the module.
  • The charging current is preferably 37% of the battery capacity. If you charge a 1000mAH battery, 400 current is enough.
  • The connecting wire should not be too thick.
  • Make sure the connection point is good.
  • The input voltage is too high, such as 5.2v, and the current is less than 1000mA, which is a normal phenomenon.

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

Κατασκευαστής
:
OEM
Καθαρό Βάρος:
0.002kg
Χώρα Προέλευσης:
Κίνα
Χημική Σύσταση:
  • Lithium-Ion (Li-Ion)

ΕΠΙΠΛΕΟΝ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

  • Chip: TP4056
  • Charge module:Linear charging
  • Current: 1A (adjustable)
  • Charge precision: 1.5%
  • Input voltage: 4.5V-5.5V
  • Full charge voltage: 4.2V
  • Led indicator:
    • Red is charging
    • Green is full charged
  • Work temperature: -10° to +85°
  • Reverse polarity: No
  • Board size: 22x17x10mm
  • Input interface: USB Type-C
