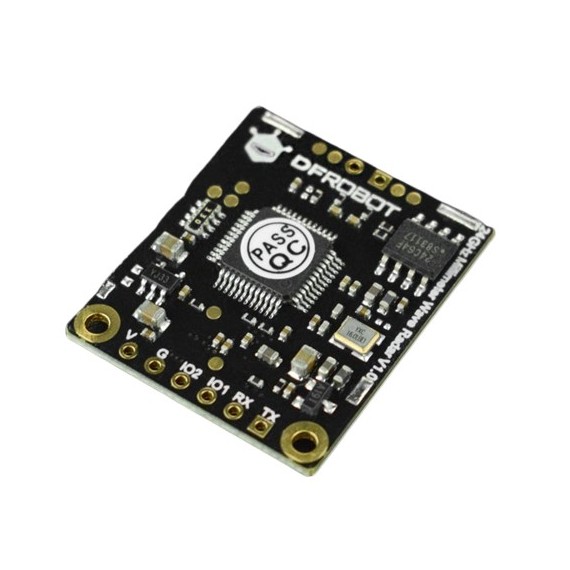

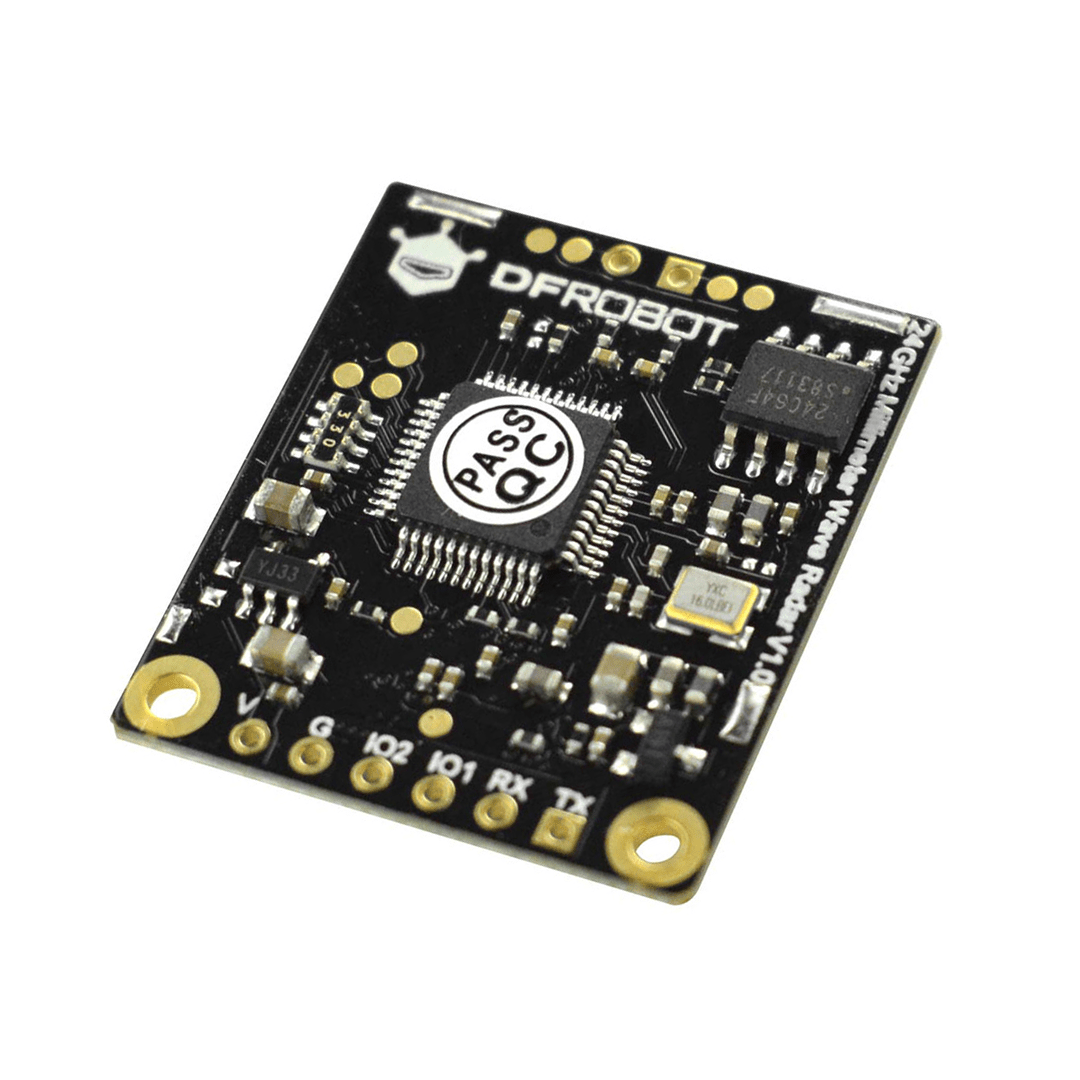

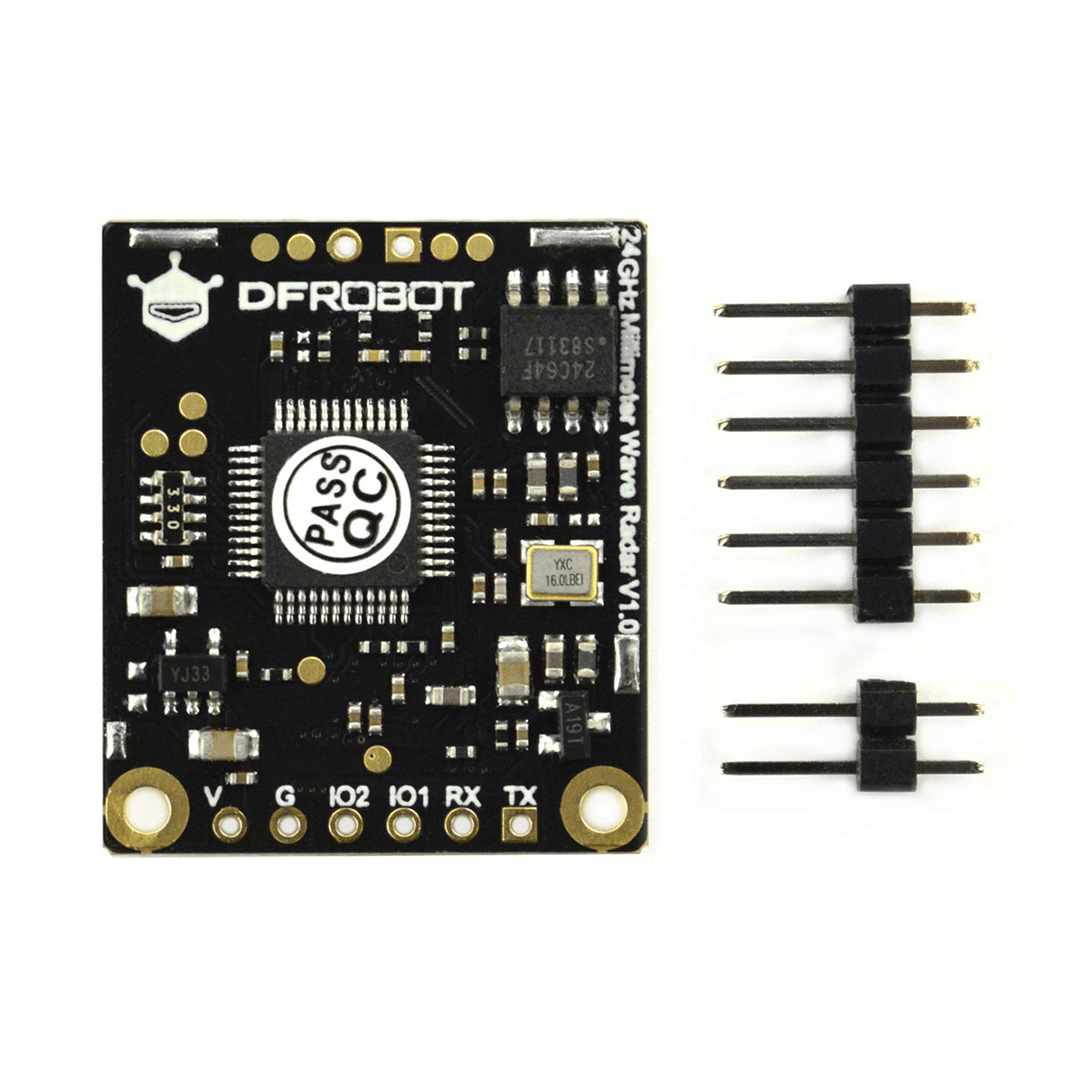

mmWave Αισθητήρας Ανίχνευσης Ανθρώπινης Παρουσίας (9 μέτρα)

25-00016680
SEN0395
ΚατασκευαστήςDFROBOT Part NumberSEN0395
Διαθέσιμο
Αποστολή σε 24 ώρες
€3590
DFROBOT
+ −
Αγαπημένα
Κάνε μια ερώτηση
Gropbotronics Store Availability
Διαθεσιμότητα Καταστημάτων
Πληρωμή & Μεταφορικά

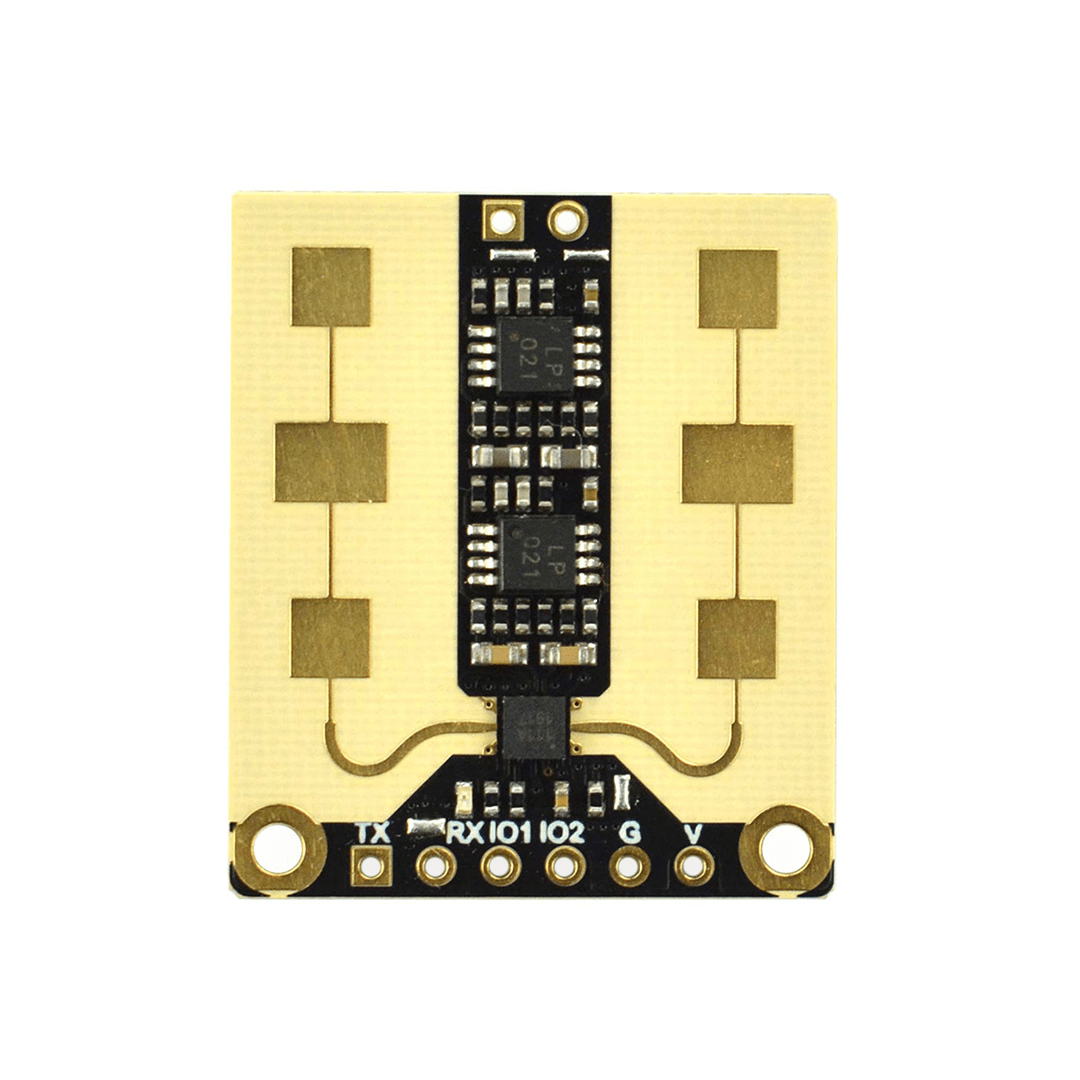

Αυτός ο αισθητήρας ραντάρ millimeter-wave 24GHz χρησιμοποιεί διαμόρφωση πολλαπλών λειτουργιών FMCW, CW και ξεχωριστή δομή κεραίας πομπού και δέκτη.

Κατά την λειτουργία, ο αισθητήρας εκπέμπει πρώτα ραδιοκύματα FMCW και CW στην περιοχή ανίχνευσης. Στη συνέχεια, τα ραδιοκύματα, που ανακλώνται από όλους τους στόχους που βρίσκονται σε κινούμενη, μικροκινούμενη ή εξαιρετικά αδύναμη κινούμενη κατάσταση στην περιοχή, μετατρέπονται σε ηλεκτρικά σήματα από το κύκλωμα MMIC millimeter-wave στο σύστημα αισθητήρων. Μετά από αυτό, αυτά τα σήματα θα σταλούν στον επεξεργαστή και θα υποβληθούν σε επεξεργασία μέσω των σχετικών αλγορίθμων σημάτων και δεδομένων. Στη συνέχεια, οι πληροφορίες στόχου μπορούν να επιλυθούν.

Ο αισθητήρας ραντάρ millimeter-wave έχει τις λειτουργίες της ανθρώπινης παρουσίας, της ανθρώπινης ακινησίας και της ανθρώπινης αντίληψης κίνησης. Σε σύγκριση με τον ψηφιακό αισθητήρα κίνησης υπερύθρων, το ραντάρ millimeter-wave έχει υψηλότερη ακρίβεια για την ανίχνευση του ανθρώπου σε σταθερές καταστάσεις, όπως άτομα που κοιμούνται και κάθονται, αλλά η ταχύτητα απόκρισης του ραντάρ millimeter-wave είναι 2-4 δευτερόλεπτα. Εάν υπάρχουν υψηλότερες απαιτήσεις για ταχύτητα και ακρίβεια απόκρισης, το ραντάρ millimeter-wave και ο ψηφιακός αισθητήρας κίνησης υπερύθρων μπορούν να χρησιμοποιηθούν μαζί. Επιπλέον, το έξυπνο σπίτι μπορεί να πραγματοποιηθεί με την προσθήκη αισθητήρων φωτός και αισθητήρων θερμοκρασίας, όπως ελέγχους φώτων, κλιματιστικών και άλλων επίπλων.

Τα αποτελέσματα ανίχνευσης του ραντάρ millimeter-wave μπορούν να εξαχθούν μέσω της σειριακής θύρας ή της θύρας I/O και η μονάδα αισθητήρα έχει τα χαρακτηριστικά της ισχυρής αξιοπιστίας ανίχνευσης, της υψηλής ευαισθησίας, του μικρού μεγέθους, της εύκολης χρήσης και της εύκολης ενσωμάτωσης.

mmWave Radar - Human Presence Detection (9m)-Bottom installation

Bottom installation

mmWave Radar - Human Presence Detection (9m)-Horizontal installation

Horizontal installation

mmWave Radar - Human Presence Detection (9m)-Top installation

Top installation

  • Power Supply: 3.6~5V
  • Operating Current: 90mA
  • Detection Distance: 9m
  • Equivalent Transmit Power: 9-12dBM
  • Beam Angle: 100x40°
  • Modulation Mode: FMCW, CW
  • Operating Frequency: 24GHz
  • Operating Temperature Range: -40~85℃
  • Baud Rate: 115200

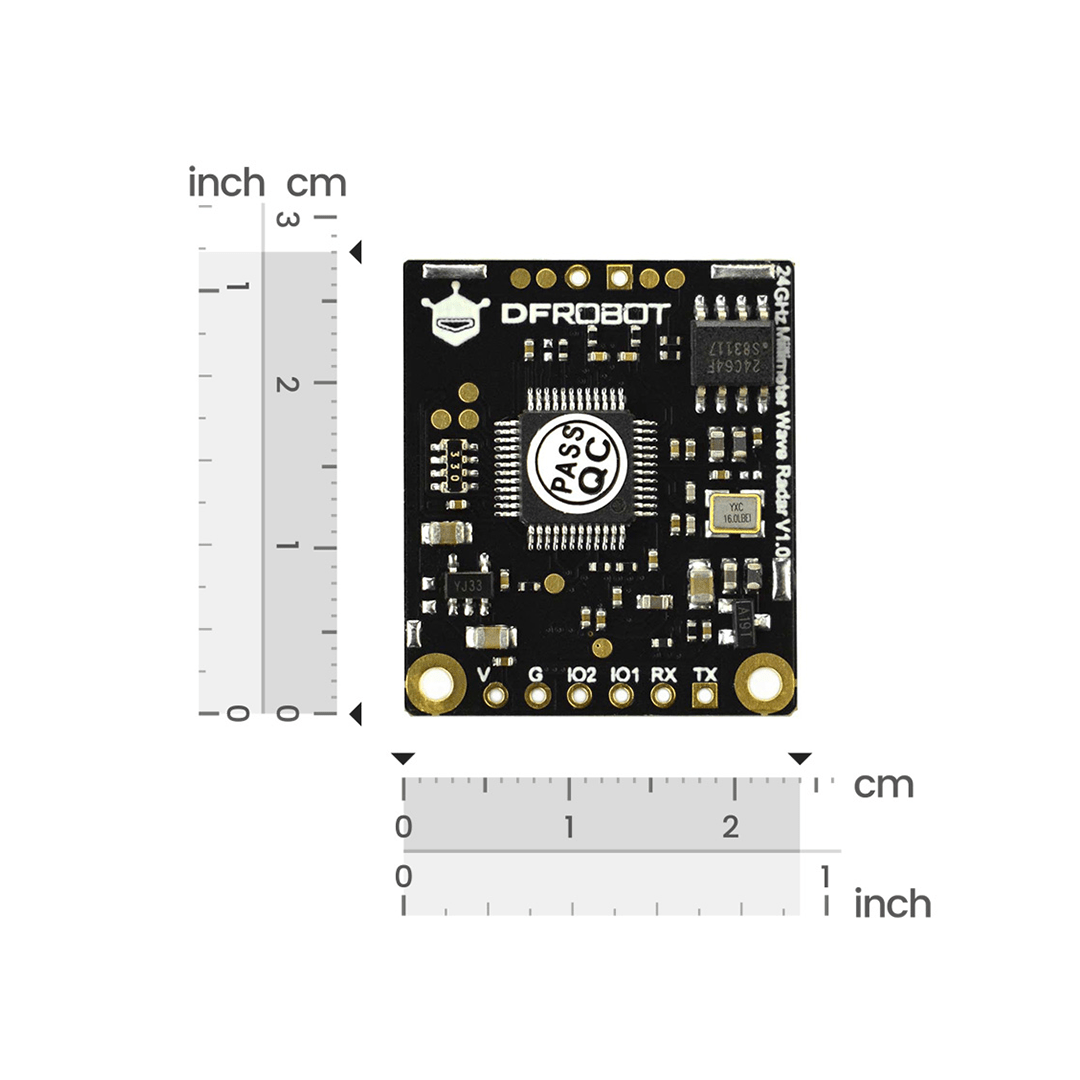

  • Dimension: 24x28mm

  • Human presence sensing: sense if there is human body in areas.
  • I/O port switch quantity input and output control
  • Serial port input and output control
  • Strong anti-interference ability, not to be affected by snow, haze, temperature, humidity, dust, light, noise, etc
Κατασκευαστής
DFROBOT
Μικτό Βάρος
0.01kg
Τύπος Αισθητήρα
  • Κίνησης
Τυπική Τάση Εισόδου
  • 5VDC
Ρεύμα Λειτουργίας
90mA
Διασύνδεση
  • Ψηφιακή
Πρωτόκολλο Eπικοινωνίας
  • UART
