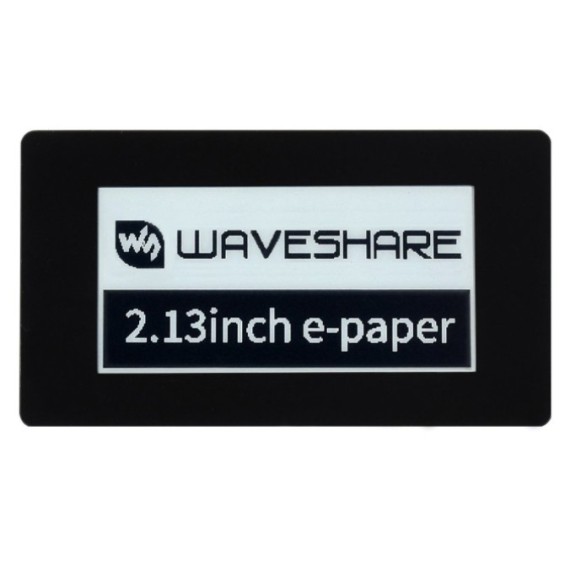

Pi Display Touch e-Paper 2.13" HAT 250x122 (Black-White)

από Waveshare

Οθόνη αφής E-Paper HAT 2,13" για το Raspberry. Υποστηρίζει μερική ανανέωση οθόνης, χαμηλή ισχύς, γωνία ευρείας προβολής, εφέ τύπου χαρτιού. Ιδανικό για ετικέτες τιμών, ετικέτες ραφιών, βιομηχανικά όργανα...



31-00019493
Ογκομετρικό βάρος: 0.02kg
Κατασκευαστής: Waveshare
Part Number: 19493
Χώρα Προέλευσης: Κίνα
Διαθέσιμο
Αποστολή σε 24 ώρες
Χωρίς απόθεμα στο φυσικό κατάστημα
28.50
Χωρίς ΦΠΑ 22.98
+

ΣΥΝΔΥΑΣΕ ΤΟ ΜΕ

ΠΕΡΙΓΡΑΦΗ

2.13" TOUCH E-PAPER HAT

Partial Refresh Support, Low Power, Wide Viewing Angle, Paper-Like Effect

Ideal for price tags, shelf labels, industrial instruments...

Features

  • 2.13" capacitive touch e-Paper display, 5-point touch, 250×122 pixels
  • Supports waken up by user-defined gesture
  • No backlight, keeps displaying last content for a long time even when power down
  • Ultra low power consumption, basically power is only required for refreshing
  • Standard Raspberry Pi 40PIN GPIO extension header, supports Raspberry Pi series boards
  • SPI interface, for connecting with controller boards like Arduino/STM32, etc.
  • Comes with development resources and manual (examples for Raspberry Pi)

Advantages Of EINK

E-paper display utilizes microcapsule electrophoretic technology for displaying, the principle is: charged particles suspended in clear fluid will move to sides of microcapsule when electric field is applied, making the microcapsule become visible by reflecting ambient light, just as traditional printed paper.

E-paper display will clearly display images/texts under lamplight or natural light, requires no backlight, and features nearly up to 180° viewing angle. It is usually used as e-reader due to its paper-like effect.

Standard Raspberry Pi 40PIN GPIO Header

Compatible With Raspberry Pi Series Boards

Onboard Control Interface

I2C For Touch Panel, SPI For Display

VCC 3.3V
GND GND
DIN SPI MOSI pin
CLK SPI SCK pin
CS SPI chip selection, low active
DC Data / Command selection (high for data, low for command)
ERST External reset, low active
BUSY Busy status output, high active
INT Touch controller interrupt signal
SCL Touch controller I2C clock pin
SDA Touch controller I2C data pin
TRST Touch controller reset, low active



ΣΗΜΕΙΩΣΕΙΣ

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

Κατασκευαστής
:
Waveshare
Part Number:
19493
Καθαρό Βάρος:
0.023kg
Χώρα Προέλευσης:
Κίνα
Breadboard Friendly:
Τύπος:
e-Paper
Μέγεθος Οθόνης:
2.13"
Ανάλυση:
250x122
Χρώματα Οθόνης:
Μαύρο & Λευκό
Οθόνη Aφής:
Capacitive
Διασύνδεση:
  • SPI
Συμβατό Raspberry:
  • Model 4 B
  • Model 3 B+
  • Model 3 B
  • Model 3 A+
  • Zero
  • Zero W

ΕΠΙΠΛΕΟΝ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

  • Operating Voltage: 3.3V
  • Interface:
    • 3-wire SPI
    • 4-wire SPI
  • Outline Dimensions: 69.15x38.90mm
  • Display Size: 48.55x23.70mm
  • Dot Pitch: 0.194x0.194mm
  • Resolution: 250x122 pixels
  • Display Color: Black, White
  • Grey Scale: 2
  • Partial Refresh Time: 0.3s
  • Full Refresh Time: 2s
  • Refresh Power: 26.4mW(typ.)
  • Standby Current: <0.01uA (almost none)
  • Viewing Angle: >170°
  • Touch Point: 5 (max)
