Pimoroni Pico Audio Pack (Line-Out and Headphone Amp)

Κωδικός:

13-00013913

Part Number: PIM544

ΚατασκευαστήςPimoroni Part NumberPIM544 ΣυμβατότηταRaspberry Pi Pico Τύπος HATAudio/TV

Διαθέσιμο

Αποστολή σε 24 ώρες

€20¹⁰ -20%

€16⁰⁸

+ −

Κάνε μια ερώτηση

Διαθεσιμότητα Καταστημάτων

Πληρωμή & Μεταφορικά

Περιγραφή
Χαρακτηριστικά

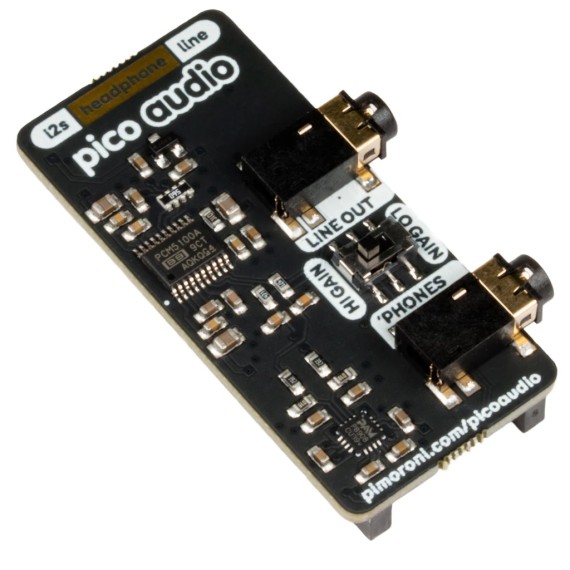

Κάνετε λίγο θόρυβο με αυτό το υψηλής ποιότητας στερεοφωνικό πρόσθετο ήχου I2S για το Raspberry Pi Pico σας, με ενισχυμένα ακουστικά ΚΑΙ μη ενισχυμένες απλές εξόδους!

Το Pico Audio Pack χρησιμοποιεί το PCM5100A DAC για έξοδο έως 32-bit, 384KHz στερεοφωνικού ήχου κατά μήκος της υποδοχής εξόδου 3.5mm, έτοιμο για σύνδεση σε εξωτερικό ενισχυτή ή τροφοδοτούμενα ηχεία. Εάν ψάχνετε κάτι πιο δυνατό για τα αυτιά σας, μπορεί επίσης να αντλήσει ενισχυμένο στερεοφωνικό ήχο από την υποδοχή ακουστικών 3.5mm.

Θα μπορούσατε να δημιουργήσετε ενδιαφέροντες θορύβους με κώδικα στο Pico σας για έξοδο σε ένα lo-fi synth, ή να συνδέσετε το Pico σας σε μια άλλη συσκευή και να το χρησιμοποιήσετε ως προσαρμοσμένη κάρτα ήχου USB.

ΣΗΜΕΙΩΣΕΙΣ

Το Pico Audio Pack λειτουργεί μόνο με το C/C++ Pico SDK! Έχουμε προγραμματίσει υποστήριξη με Micro Python, αλλά δεν είναι ακόμη διαθέσιμη.
Δεν περιλαμβάνεται ένα Raspberry Pi Pico - κάντε κλικ εδώ αν θέλετε να αγοράσετε ένα!
Το Pico σας θα πρέπει να έχει κολλημένα αρσενικά headers σε αυτό (με τα pins προς τα κάτω) για να επισυνάψετε στις add-on πλακέτες.

PCM5100A stereo DAC (datasheet)
PAM8908JER stereo headphone amp (datasheet)
3.5mm stereo headphone jack connector
3.5mm stereo line out jack connector
Switch to adjust headphone amp gain (low / high)
Pre-soldered female headers for attaching to Pico
Compatible with Raspberry Pi Pico

Fully assembled
No soldering required (as long as your Pico has header pins attached).
Dimensions: approx 53x29x11mm (L x W x H, including headers and audio jacks)
Programmable with C/C++

The labels on the underside of Pico Audio will show you which way round to plug it into your Pico - just match up the USB port with the markings on the board.

Pinout

Pico Audio Pack provides a high quality stereo DAC which uses I2S_DATA, I2S_BCK, and I2S_LRCK to recieve audio data.

We also offer a MUTE pin which can be used to silence the output.

You can use Pico Audio Pack with the I2S audio examples provided by Raspberry Pi in their experimental examples (usb_sound_card and sine_wave_i2s). You'll need to #define PICO_AUDIO_I2S_DATA_PIN and PICO_AUDIO_I2S_CLOCK_PIN_BASE to 9 and 10 respectively to tell the examples which pins are being used for the audio data.
