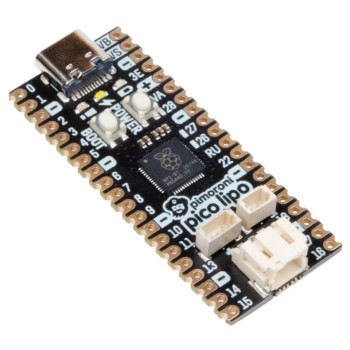

Pimoroni Pico LiPo - 16ΜΒ

από Pimoroni
Ένας κορυφαίος μικροελεγκτής RP2040 με τροφοδοσία και με πολλή μνήμη flash, USB-C, STEMMA QT/Qwiic και υποδοχές εντοπισμού σφαλμάτων... και ενσωματωμένη...
13-00035720
Ογκομετρικό βάρος: 0.01kg
Εγγύηση: Ως εξάρτημα, δεν καλύπτεται
Κατασκευαστής: Pimoroni
Part Number: PIM560
Χώρα Προέλευσης: Ηνωμένο Βασίλειο
Διαθέσιμο
Αποστολή σε 24 ώρες
Χωρίς απόθεμα στο φυσικό κατάστημα
16.90
Χωρίς ΦΠΑ 13.63
+

ΠΕΡΙΓΡΑΦΗ

Ένας κορυφαίος μικροελεγκτής RP2040 με τροφοδοσία και με πολλή μνήμη flash, USB-C, STEMMA QT/Qwiic και υποδοχές εντοπισμού σφαλμάτων... και ενσωματωμένη φόρτιση LiPo!

Λατρεύουμε την ευελιξία και την αξία του Raspberry Pi Pico, αλλά από τότε που κυκλοφόρησε λαχταρούμε για μια πλακέτα RP2040 με όλα τα πρόσθετα μαζί. Ενδεχομένως να μπορεί, τηρώντας παράλληλα το footprint του Pico για να διατηρήσει τη συμβατότητα με τα υπάρχοντα πρόσθετα Pico.

Το Pimoroni Pico LiPo τροφοδοτείται και προγραμματίζεται μέσω USB-C και παρέχεται με επιλογή 4 ή 16MB of QSPI (XiP) flash. Κάναμε επίσης εξαιρετικά εύκολη τη σύνδεση με πράγματα χωρίς συγκόλληση - υπάρχει μια υποδοχή Qwiic / STEMMA QT για να μπορείτε να συνδέσετε μια ολόκληρη σειρά διαφορετικών αισθητήρων και διακοπτών και μια σύνδεση εντοπισμού σφαλμάτων για αν θέλετε να κάνετε τον προγραμματισμό σας χρησιμοποιώντας SWD debugger. Επειδή αγαπάμε τα κουμπιά στο Pirate HQ, υπάρχει ένα κουμπί on/off και ένα κουμπί BOOTSEL, το οποίο μπορεί επίσης να χρησιμοποιηθεί ως διακόπτης χρήστη.

Το Pimoroni Pico LiPo διαθέτει επίσης ενσωματωμένη διαχείριση μπαταρίας LiPo/LiIon - το ενσωματωμένο κύκλωμα φόρτισης σημαίνει ότι η φόρτιση της μπαταρίας σας είναι τόσο εύκολη όσο η σύνδεση του Pimoroni Pico Lipo μέσω USB. Υπάρχουν δύο ενδεικτικές λυχνίες LED συνδεδεμένες στο κύκλωμα της μπαταρίας για να σας ενημερώνουν για την κατάσταση on/off και την κατάσταση φόρτισης και είναι συμβατή με οποιαδήποτε από τις μπαταρίες LiPo, LiIon και LiPo υψηλής χωρητικότητας.

Προγραμματιζόμενο με C++, MicroPython ή CircuitPython, το Pimoroni Pico LiPo είναι η τέλεια πλακέτα για τα φορητά έργα σας.

Σχετικά με το RP2040

Ο μικροελεγκτής RP2040 του Raspberry Pi είναι ένας διπλός πυρήνας ARM Cortex M0+ που τρέχει έως και 133Mhz. Συνδυάζεται σε 264 kB SRAM, 30 πολυλειτουργικές ακίδες GPIO (συμπεριλαμβανομένου ενός ADC τεσσάρων καναλιών 12-bit), ένα σωρό τυπικών περιφερειακών (I2C, SPI, UART, PWM, ρολόγια, κ.λπ.) και υποστήριξη USB.

Ένα πολύ συναρπαστικό χαρακτηριστικό του RP2040 είναι τα προγραμματιζόμενα IO που σας επιτρέπουν να εκτελείτε προσαρμοσμένα προγράμματα που μπορούν να χειριστούν τα GPIO pins και να μεταφέρουν δεδομένα μεταξύ περιφερειακών - μπορούν να εκφορτώνουν εργασίες που απαιτούν υψηλούς ρυθμούς μεταφοράς δεδομένων ή ακριβή χρονισμό που παραδοσιακά θα απαιτούσαν πολλή βαριά διαχείρηση από την CPU.

ΣΗΜΕΙΩΣΕΙΣ

  • Σημείωση ασφαλείας! Θα πρέπει να χρησιμοποιείτε το Pimoroni Pico LiPo μόνο με μπαταρίες LiPo ή LiIon και θα πρέπει να βεβαιωθείτε ότι κάθε έργο που περιλαμβάνει LiPos προστατεύεται επαρκώς από βαθουλώματα, λυγίσματα, διάτρηση ή σύνθλιψη.
  • Δεν περιλαμβάνονται μπαταρίες, καλώδια και headers!
  • Το κουμπί power μπορεί επίσης να χρησιμοποιηθεί ως κουμπί reset, ναι! Απλώς πατήστε το δύο φορές για να κόψετε και να επαναφέρετε την τροφοδοσία ενώ κρατάτε πατημένο το κουμπί BOOTSEL στο Pimoroni Pico LiPo για να μπείτε σε λειτουργία bootloader, χωρίς να απαιτείται σύνδεση και αποσύνδεση καλωδίων.

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

Εγγύηση:
Ως εξάρτημα, δεν καλύπτεται
Κατασκευαστής
:
Pimoroni
Part Number:
PIM560
Καθαρό Βάρος:
0.01kg
Χώρα Προέλευσης:
Ηνωμένο Βασίλειο
Συμβατό Raspberry:
  • Pico

ΕΠΙΠΛΕΟΝ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

  • Τροφοδοτείται από RP2040
  • Dual ARM Cortex M0+ που τρέχει έως και 133Mhz
  • 264 kB SRAM
  • 4MB/16MB flash QSPI που υποστηρίζει XiP
  • Φορτιστής MCP73831 με ρεύμα φόρτισης 215 mA (datasheet)
  • Προστασία μπαταρίας XB6096I2S (datasheet)
  • Υποδοχή USB-C για τροφοδοσία, προγραμματισμό και μεταφορά δεδομένων
  • Υποδοχή 4 pin Qw-ST (Qwiic / STEMMA QT).
  • Υποδοχή εντοπισμού σφαλμάτων 3 pin (JST-SH)
  • 2-πολικός σύνδεσμος μπαταρίας JST PH, με ένδειξη πολικότητας στην πλακέτα
  • Διακόπτης για βασική είσοδο (διπλασιάζεται ως επιλογή DFU κατά την εκκίνηση)
  • Πλήκτρο ενεργοποίησης
  • Ενδείξεις LED ισχύος, φόρτισης και χρήστη
  • Ενσωματωμένος regulator 3V3 (μέγιστη έξοδος ρεύματος regulator 600mA)
  • Εύρος τάσης εισόδου 3V - 5.5V
  • Συμβατό με πρόσθετα Raspberry Pi Pico
  • Διαστάσεις: 53x21x8mm (Μ x Π x Υ, συμπεριλαμβανομένων των βυσμάτων)
  • Schematic

Άλλα αξιοσημείωτα στοιχεία που σχετίζονται με το pinout:

  • Υπάρχει ένα εύχρηστο διαδραστικό pinout για αυτήν την πλακέτα στο pico.pinout.xyz.
  • Το LED χρήστη είναι συνδεδεμένο στο GP25, όπως ακριβώς σε ένα συνηθισμένο Pico. Μπορείτε να το αναβοσβήσετε με τον ίδιο ακριβώς τρόπο!
  • Εκτός από το ότι είναι χρήσιμο για τη θέση του Pimoroni Pico LiPo σε λειτουργία bootloader, μπορείτε επίσης να χρησιμοποιήσετε το κουμπί BOOT ως κουμπί χρήστη. Είναι συνδεδεμένο στο GP23 και active low.
  • Μπορείτε να διαβάσετε το GP29 για να παρακολουθείτε την τάση της μπαταρίας (και να χρησιμοποιήσετε αυτήν τη μέτρηση για να υπολογίσετε πόση φόρτιση έχει απομείνει σε αυτήν). Αυτό το παράδειγμα σας δείχνει πώς να το κάνετε με MicroPython!

ΑΡΧΕΙΑ

Ξεκινώντας

Οι πλακέτες Pimoroni Pico είναι αγνωστικές για το υλικολογισμικό! Μπορείτε να τα προγραμματίσετε με C/C++ ή MicroPython με τον ίδιο τρόπο που θα κάνατε με ένα Raspberry Pi Pico. Μπορείτε να βρείτε (πολλές) περισσότερες πληροφορίες σχετικά με το πώς να το κάνετε αυτό (καθώς και συνδέσμους λήψης για το υλικολογισμικό/SDK) στη σελίδα προορισμού RP2040.

Εάν σκοπεύετε να χρησιμοποιήσετε το Pimoroni Pico LiPo με τα πακέτα ή τις βάσεις μας, θα θέλετε τα custom MicroPython image:

Μπορείτε επίσης να χρησιμοποιήσετε το CircuitPython στο Pimoroni Pico LiPo σας! Το CircuitPython είναι ένα εύχρηστο, καλά εδραιωμένο οικοσύστημα με πολλά παραδείγματα κώδικα και προγράμματα οδήγησης για διασύνδεση με διαφορετικά είδη υλικού.
