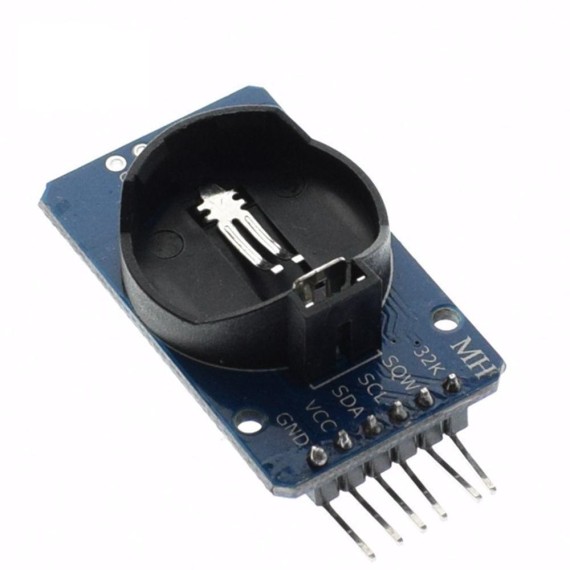

Real Time Clock Module I2C - DS3231

από OEM
Το DS3231 είναι ένα χαμηλού κόστους, εξαιρετικά ακριβές ρολόι πραγματικού χρόνου I2C (RTC), με ενσωματωμένο ταλαντωτή κρυστάλλου με αντιστάθμιση...
39-00010105
Ογκομετρικό βάρος: 0.02kg
Εγγύηση: Ως εξάρτημα, δεν καλύπτεται
Κατασκευαστής: OEM
Χώρα Προέλευσης: Κίνα
Διαθέσιμο
Αποστολή σε 24 ώρες
Χαμηλό απόθεμα στο κατάστημα
4.90
Χωρίς ΦΠΑ 3.95
+
Τιμές βάση ποσότητας (Λιανική - Χονδρική):
Ποσότητα 10+
Τιμή 3.92

ΠΕΡΙΓΡΑΦΗ

Το DS3231 είναι ένα χαμηλού κόστους, εξαιρετικά ακριβές ρολόι πραγματικού χρόνου I2C (RTC), με ενσωματωμένο ταλαντωτή κρυστάλλου με αντιστάθμιση θερμοκρασίας (TCXO) και κρύσταλλο. Η συσκευή ενσωματώνει είσοδο μπαταρίας, αποσυνδέει την κύρια παροχή ρεύματος και διατηρεί ακριβή χρονομέτρηση. Ο ενσωματωμένος ταλαντωτής βελτιώνει τη μακροπρόθεσμη ακρίβεια της συσκευής και μειώνει τον αριθμό των εξαρτημάτων της γραμμής παραγωγής. Το DS3231 διατίθεται σε εμπορικά και βιομηχανικά εύρη θερμοκρασιών.

Το RTC διατηρεί πληροφορίες για δευτερόλεπτα, λεπτά, ώρες, ημέρα, ημερομηνία, μήνα και έτος. Λιγότερες από 31 ημέρες του μήνα, η ημερομηνία λήξης θα προσαρμοστεί αυτόματα, συμπεριλαμβανομένων των διορθώσεων για το δίσεκτο έτος. Το ρολόι λειτουργεί είτε με την ένδειξη 24 ωρών είτε με ένδειξη μπάντας AM/PM της μορφής 12 ωρών. Παρέχει δύο ρυθμιζόμενα ξυπνητήρια και ένα ημερολόγιο μπορεί να ρυθμιστεί σε square wave output. Η διεύθυνση και τα δεδομένα μεταφέρονται σειριακά μέσω ενός αμφίδρομου διαύλου I2C.

Ένα κύκλωμα αναφοράς και σύγκρισης τάσης με αντιστάθμιση θερμοκρασίας ακριβείας παρακολουθεί την κατάσταση του VCC για να ανιχνεύσει διακοπές ρεύματος, να παρέχει έξοδο επαναφοράς και εάν είναι απαραίτητο, να μεταβεί αυτόματα στο εφεδρικό τροφοδοτικό. Επιπλέον, το RST pin παρακολουθείται καθώς δημιουργεί μη αυτόματη επαναφορά μP.

Εξοικονομήστε χρόνο και προσθήκη υψηλής ακρίβειας, το DS3231 διαθέτει επίσης ορισμένα άλλα χαρακτηριστικά που επεκτείνουν τον πλήθος πρόσθετων λειτουργιών του συστήματος και μια σειρά επιλογών. Η συσκευή ενσωματώνει έναν πολύ ακριβή ψηφιακό αισθητήρα θερμοκρασίας, μέσω της διεπαφής I2C * για πρόσβαση σε αυτόν (την ίδια στιγμή). Αυτή η ακρίβεια αισθητήρα θερμοκρασίας είναι ±3°C. Το κύκλωμα ελέγχου τροφοδοσίας ρεύματος στο τσιπ μπορεί να ανιχνεύσει και να διαχειριστεί αυτόματα την κύρια ισχύ και την ισχύ αναμονής (δηλαδή μπαταρία χαμηλής τάσης) για εναλλαγή μεταξύ της τροφοδοσίας. Σε διακοπή ρεύματος, η πλακέτα μπορεί να συνεχίσει να παρέχει ακριβή χρονισμό και θερμοκρασία, η απόδοση δεν επηρεάζεται. Όταν η κύρια τιμή επανατροφοδότησης ή τάσης επανέρχεται εντός του επιτρεπόμενου εύρους, η λειτουργία επαναφοράς στο τσιπ μπορεί να χρησιμοποιηθεί για επανεκκίνηση του μικροεπεξεργαστή του συστήματος.

ΣΗΜΕΙΩΣΕΙΣ

  • Δεν περιλαμβάνεται μπαταρία.

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

Εγγύηση:
Ως εξάρτημα, δεν καλύπτεται
Κατασκευαστής
:
OEM
Μικτό Βάρος:
0.001kg
Χώρα Προέλευσης:
Κίνα

ΕΠΙΠΛΕΟΝ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

  • Dimensions: 38x22x14mm
  • Weight: 8g
  • Operating voltage: 3.3-5.5V
  • Battery type: CR2032
  • Clock Accuracy: 0-40 ℃ range, the accuracy 2ppm, the error was about 1 minute
  • Programmable square-wave output
  • Real time clock generator seconds, minutes, hours, day, date, month and year timing and provide valid until the year 2100 leap year compensation
  • Chip temperature sensor comes with an accuracy of ± 3 ℃
  • Memory chips: AT24C32 (storage capacity 32K)
  • IIC bus interface, the maximum transmission speed of 400KHz (working voltage of 5V)
  • Can be cascaded with other IIC device, 24C32 addresses can be shorted A0/A1/A2 modify default address is 0x57
  • Wiring instructions (with Arduino uno r3 for example):
    • SCL → A5
    • SDA → A4
    • VCC → 5V
    • GND → GND

ΒΙΝΤΕΟ

Real Time Clock with Arduino| DS3231 Module
