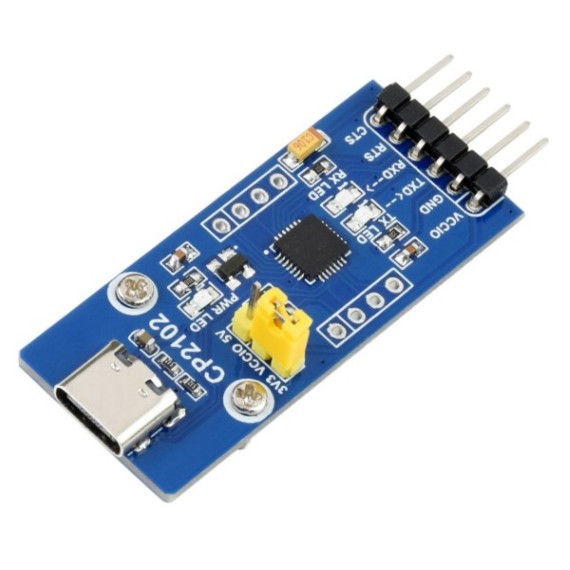

Waveshare CP2102 USB UART Board - Type C

από WAVESHARE
CP2102 Μονάδα USB-C σε UART Υιοθετεί το CP2102, συμβατό με 3.3V Logic Level Χαρακτηριστικά με μια ματιά Υποστηρίζει  Mac OS, Linux, Android,...
31-00020644
Ογκομετρικό βάρος: 0.01kg
Εγγύηση: Ως εξάρτημα, δεν καλύπτεται
Κατασκευαστής: WAVESHARE
Part Number: PV-PLA-285-1000-BK
Χώρα Προέλευσης: Κίνα
Διαθέσιμο
Αποστολή σε 24 ώρες
Χωρίς απόθεμα στο φυσικό κατάστημα
6.90
Χωρίς ΦΠΑ 5.56
+
Τιμές βάση ποσότητας (Λιανική - Χονδρική):
Ποσότητα 10+
Τιμή 6.21

ΠΕΡΙΓΡΑΦΗ

CP2102 Μονάδα USB-C σε UART
Υιοθετεί το CP2102, συμβατό με 3.3V Logic Level

Χαρακτηριστικά με μια ματιά

  • Υποστηρίζει Mac OS, Linux, Android, WinCE, Windows 7/8/10/11...
  • Υποστήριξη τάσης εξόδου: 5V or 3.3V
  • Ενσωματωμένη συσκευή προστασίας USB: SP0503
  • 3x LED indicators: TXD LED, RXD LED, POWER LED
  • Pins προσβάσιμες σε pinheaders: TXD, RXD, RTS, CTS
  • Άλλα pins είναι προσβάσιμες σε τρυπημένες τρύπες, που συνδέονται εύκολα με το σύστημα εφαρμογής χρήστη (το βήμα του pin είναι συμβατό με την πλακέτα πρωτοτύπου γενικής χρήσης)

ΤΟ ΠΑΚΕΤΟ ΠΕΡΙΕΧΕΙ

  1. CP2102 USB UART Board (Type C) x1
  2. 6-pin custom connector jumper wire x1
  3. 4-pin male pinheader & 4-pin female pinheader x2
123



ΣΗΜΕΙΩΣΕΙΣ

  • ΠΡΟΣΟΧΗ: η μονάδα είναι συμβατή ΜΟΝΟ με TTL level, για να αποφύγετε οποιαδήποτε ζημιά, ΜΗΝ τη συνδέσετε απευθείας στο κύκλωμα RS232.
Σύνδεση Υλικού

Σε περίπτωση λειτουργίας με MCU

  • VCCIO: 3.3V or 5V output (the module is powered from USB, and the onboard jumper should be shorted to 3.3V or 5V)
  • GND: connects to GND
  • TXD: connects to MCU.RX (signal direction: MCU.RX << CP2102 << PC.TX)
  • RXD: connects to MCU.TX (signal direction: MCU.TX >> CP2102 >> PC.RX)
  • RTS: connects to MCU.CTS (signal direction: MCU.CTS << CP2102 << PC.RTS)
  • CTS: connects to MCU.RTS (signal direction: MCU.RTS >> CP2102 >> PC.CTS)



ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

Εγγύηση:
Ως εξάρτημα, δεν καλύπτεται
Κατασκευαστής
:
WAVESHARE
Part Number:
PV-PLA-285-1000-BK
Μικτό Βάρος:
0.011kg
Χώρα Προέλευσης:
Κίνα

ΕΠΙΠΛΕΟΝ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

  • Single-Chip USB to UART Data Transfer
    • No external resistors required, no external crystal required
    • On-chip power-on reset circuit and voltage regulator
    • Integrated 1024-Byte EEPROM
  • USB Function Controller
    • USB Specification 2.0 compliant; full-speed (12 Mbps)
    • USB suspend state, supported via SUSPEND pins
  • UART
    • All handshaking and modem interface signals
    • Data formats:
      • Data bits: 5, 6, 7, 8
      • Stop bits: 1, 1.5, 2
      • Parity: odd, even, no parity
    • Baudrates: 300bps to 1Mbps
    • 576 byte receiving buffer; 640 byte transmitting buffer
    • Hardware or X-On/X-Off handshaking support
    • Event character support
  • Virtual COM Port Device Drivers
    • Windows 8/7/Vista/Server 2003/XP/2000
    • MAC OS-X/OS-9
    • Linux 2.40 or higher
  • USBXpress Direct Driver Support
    • Windows 7/Vista/Server 2003/XP/2000
    • Windows CE
  • Temperature Range
    • –40 to +85 °C
