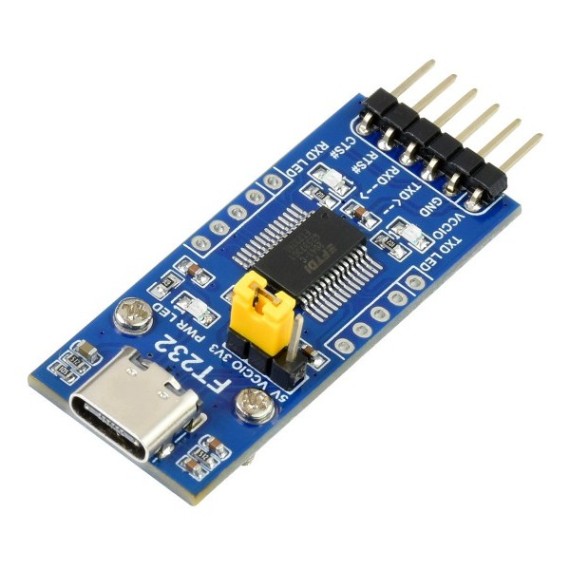

Waveshare FT232 USB UART Board - Type C

από WAVESHARE
FT232 USB-C σε μονάδα UART Υιοθετεί το FT232RL, συμβατό με 3.3V/5V Logic Level Χαρακτηριστικά με μια ματιά Γνήσιο FT232RL στην πλακέτα...
31-00020646
Ογκομετρικό βάρος: 0.01kg
Εγγύηση: Ως εξάρτημα, δεν καλύπτεται
Κατασκευαστής: WAVESHARE
Χώρα Προέλευσης: Κίνα
Διαθέσιμο
Αποστολή σε 24 ώρες
Διαθέσιμο στο φυσικό κατάστημα
8.90
Χωρίς ΦΠΑ 7.18
+
Τιμές βάση ποσότητας (Λιανική - Χονδρική):
Ποσότητα 10+
Τιμή 8.45

ΠΕΡΙΓΡΑΦΗ

FT232 USB-C σε μονάδα UART
Υιοθετεί το FT232RL, συμβατό με 3.3V/5V Logic Level

Χαρακτηριστικά με μια ματιά

  • Γνήσιο FT232RL στην πλακέτα
  • Υποστηρίζει Mac OS, Linux, Android, WinCE, Windows 7/8/8.1/10/11...
  • 3x VCCIO λειτουργία τροφοδοσίας μέσω ρύθμισης jumper:
    • VCCIO - 5V: 5V output
    • VCCIO - 3.3V: 3.3V output
    • open the jumper: powered from target board (3.3V-5V)
  • 3x LED indicators: TXD, RXD, PWR
  • Pins προσβάσιμες σε pinheaders: TXD, RXD, RTS#, CTS#
  • Άλλα pins είναι προσβάσιμες σε τρυπημένες τρύπες, που συνδέονται εύκολα με το σύστημα εφαρμογής χρήστη (το βήμα του pin είναι συμβατό με την πλακέτα πρωτοτύπου γενικής χρήσης)

ΤΟ ΠΑΚΕΤΟ ΠΕΡΙΕΧΕΙ

  1. FT232 USB UART Board (Type C) x1
  2. 6-pin custom connector jumper wire x1
  3. 5-pin male pinheader & 5-pin female pinheader x2
123



ΣΗΜΕΙΩΣΕΙΣ

  • ΠΡΟΣΟΧΗ: η μονάδα είναι συμβατή ΜΟΝΟ με TTL level, για να αποφύγετε οποιαδήποτε ζημιά, ΜΗΝ τη συνδέσετε απευθείας στο κύκλωμα RS232.
Σύνδεση Υλικού

Σε περίπτωση λειτουργίας με MCU

  • VCCIO ↔ 3.3V or 5V output (the module is powered from USB, and the onboard jumper should be shorted to 3.3V or 5V)
  • GND ↔ GND
  • TXD ↔ MCU.RX (signal direction: MCU.RX << FT232 << PC.TX)
  • RXD ↔ MCU.TX (signal direction: MCU.TX >> FT232 >> PC.RX)
  • RTS ↔ MCU.CTS (signal direction: MCU.CTS << FT232 << PC.RTS)
  • CTS ↔ MCU.RTS (signal direction: MCU.RTS >> FT232 >> PC.CTS)

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

Εγγύηση:
Ως εξάρτημα, δεν καλύπτεται
Κατασκευαστής
:
WAVESHARE
Μικτό Βάρος:
0.011kg
Χώρα Προέλευσης:
Κίνα
