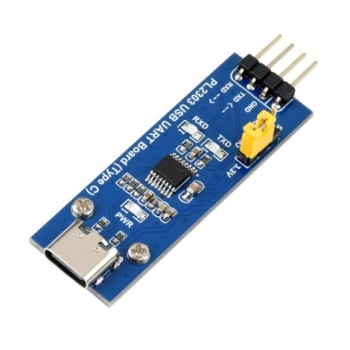

Waveshare PL2303 USB UART Board - Type C

31-00020645
PL2303 USB UART Board (Type C)
ΚατασκευαστήςWaveshare Part NumberPL2303 USB UART Board (Type C)
Διαθέσιμο
Αποστολή σε 24 ώρες
€490
Waveshare
Ποσοτικές εκπτώσεις:
Ποσότητα
10+
Τιμή
€4.41
+ −
Αγαπημένα
Κάνε μια ερώτηση
Gropbotronics Store Availability
Διαθεσιμότητα Καταστημάτων
Πληρωμή & Μεταφορικά

PL2303 Μονάδα USB-C σε UART
Υιοθετεί το PL2303, συμβατό με 1.8V/2.5V/3.3V/5V Logic Level

Χαρακτηριστικά με μια ματιά

  • Υιοθετεί το τσιπ νέας έκδοσης PL2303GS
  • Υποστηρίζει windows XP/7/8/10/11/...
  • 3x VCCIO λειτουργία τροφοδοσίας μέσω ρύθμισης jumper:
    • VCCIO - 5V: 5V output
    • VCCIO - 3.3V: 3.3V output
    • open the jumper: powered from target board (1.8V/2.5V/3.3V/5V)
  • 3x LED indicators: TXD, RXD, PWR

ΤΟ ΠΑΚΕΤΟ ΠΕΡΙΕΧΕΙ

  1. PL2303 USB UART Board (Type C) x1
  2. 4-pin custom connector jumper wire x1
12



ΣΗΜΕΙΩΣΕΙΣ

  • ΠΡΟΣΟΧΗ: η μονάδα είναι συμβατή ΜΟΝΟ με TTL level, για να αποφύγετε οποιαδήποτε ζημιά, ΜΗΝ τη συνδέσετε απευθείας στο κύκλωμα RS232.
Σύνδεση Υλικού

Σε περίπτωση λειτουργίας με MCU

  • VCCIO ↔ 3.3V or 5V output (the module is powered from USB, and the onboard jumper should be shorted to 3.3V or 5V)
  • GND ↔ GND
  • TXD ↔ MCU.RX (signal direction: MCU.RX << PL2303 << PC.TX)
  • RXD ↔ MCU.TX (signal direction: MCU.TX >> PL2303 >> PC.RX)



Κατασκευαστής
Waveshare
Part Number
PL2303 USB UART Board (Type C)
Εγγύηση
12 Μήνες Εγγύηση Κατασκευαστή
Καθ. Βάρος
0.011kg
