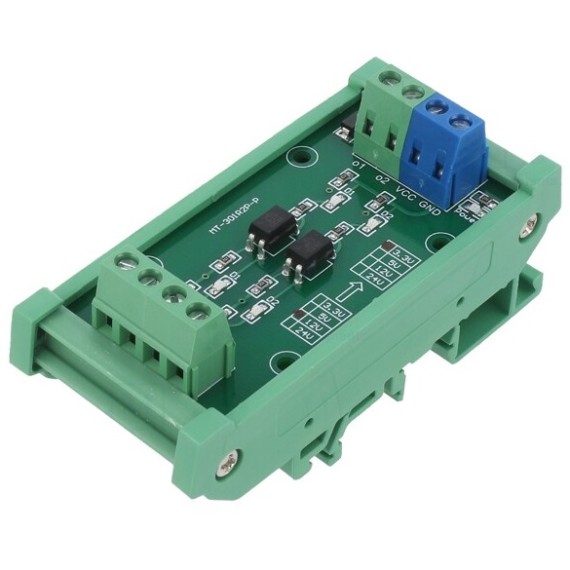

2-Channel Level Converter (12V to 3.3V)

25-00016627
DFR0911
ΚατασκευαστήςDFRobot Part NumberDFR0911
Διαθέσιμο
Αποστολή σε 24 ώρες
€860
DFRobot
+ −
Αγαπημένα
Κάνε μια ερώτηση
Gropbotronics Store Availability
Διαθεσιμότητα Καταστημάτων
Πληρωμή & Μεταφορικά

Εξακολουθείτε να ανησυχείτε που οι βιομηχανικοί αισθητήρες δεν μπορούν να χρησιμοποιηθούν στο Arduino; Ίσως χρειαστεί να πάρετε έναν μετατροπέα ακριβώς όπως αυτόν!

Αυτή η μονάδα level converter 12 V σε 3.3 V με Optocoupler isolation 2 καναλιών διαθέτει κοινές εισόδους σήματος ανόδου / κοινής καθόδου / διαφορικού σήματος. Ο level converter μεταφράζει το επίπεδο σήματος από 12V σε 3.3V και προσφέρει έξοδο PNP. Μπορεί να χρησιμοποιηθεί για απομόνωση σήματος, μετατροπή επιπέδου σήματος PLC, μετατροπή σήματος NPN σε PNP, μετατροπή πολικότητας, μετατροπή τάσης επιπέδου σήματος και ούτω καθεξής.



ΣΗΜΕΙΩΣΕΙΣ

  • Στην τροφοδοσία DC το θετικό ισούται με την τάση εξόδου του σήματος. Για παράδειγμα: 12V to 3.3V module, then VCC=3.3V.

Wiring Diagram of Common Anode Signal Input

  • Input Channel: 2-channel Optocoupler Isolation
  • Output Signal: PNP Output (NPN to PNP available)
  • Sensor Input Voltage: 12V
  • Module Supply Voltage: 3.3V
  • Input Signal Level: 12V
  • Output Signal Level: 3.3V
  • Output Current: no more than 50mA for each channel
  • Indicator: SMD LED
  • Size of Bare Board: 38x72x19mm
  • Size of Converter with Shell: 40x87x39mm
  • Size of Screw Hole: 3mm
  • Installation Specification: With Shell (Fit on standard rails)
  • PNP Output (NPN to PNP available)
  • Output Signal Level (12V to 3.3V)
  • Signal Photoelectric Isolation

APPLICATIONS

  • Signal isolation
  • PLC signal level conversion
  • NPN to PNP signal conversion
  • Polarity conversion
  • Signal level voltage conversion
Κατασκευαστής
DFRobot
Part Number
DFR0911
Εγγύηση
Ως εξάρτημα, δεν καλύπτεται
Καθ. Βάρος
0.059kg
