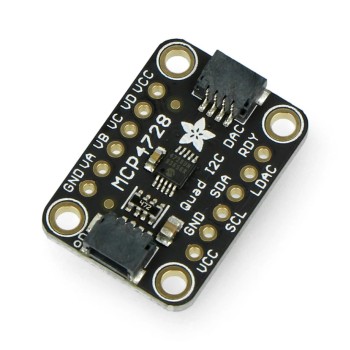

Adafruit Quad DAC with EEPROM - STEMMA QT/Qwiic - MCP4728

Κωδικός:

09-00004470

Part Number: ADA4470

ΚατασκευαστήςAdafruit Part NumberADA4470

Εξαντλημένο

€9⁴⁰

Κάνε μια ερώτηση

Διαθεσιμότητα Καταστημάτων

Πληρωμή & Μεταφορικά

Περιγραφή
Χαρακτηριστικά

Αν έχετε πει ποτέ στον εαυτό σας, "Θα ήθελα να είχα τέσσερις DAC 12-bit που να είναι σε ένα μόνο πακέτο με τη δυνατότητα αποθήκευσης των ρυθμίσεών τους σε ένα EEPROM", έχω καλά νέα. Το MCP4728 είναι η απάντηση στις επιθυμίες σας! Μέσα στο μικρό του package, το MCP4728 διαθέτει τέσσερις DAC 12-bit για όποιες ανάγκες ρύθμισης τάσης μπορεί να έχετε. Επιπλέον, έχει τη δυνατότητα αποθήκευσης των ρυθμίσεων για τα DAC σε μια εσωτερική EEPROM. Μόλις αποθηκευτούν στην εσωτερική μνήμη, οι ρυθμίσεις θα φορτωθούν από προεπιλογή όταν ενεργοποιηθεί το DAC. Όλα αυτά με επικοινωνία μέσω I2C!

Για να προχωρήσουμε ακόμη περισσότερο, το MCP4728 σάς επιτρέπει να επιλέξετε μεταξύ δύο πηγών για την τάση αναφοράς: την τάση εισόδου που χρησιμοποιείτε για να την τροφοδοτήσετε στον ακροδέκτη VCC ή μια εσωτερική τάση αναφοράς 2.048V. Εάν χρησιμοποιείτε την εσωτερική τάση αναφοράς (Vref σε DAC speak), μπορείτε να επιλέξετε μεταξύ 1X ή 2X gain για την έξοδο, επιτρέποντας στις τάσεις σας να κυμαίνονται από 0V έως 2.048 ή 0V έως 4.096V, όπως απαιτεί η εφαρμογή σας.

Από προεπιλογή, θα χρησιμοποιείτε την τάση εισόδου ως Vref, επιτρέποντάς σας να κλιμακώνετε τις τάσεις από 0V-3.3V ή 5V ανάλογα με την τάση εισόδου σας. Εναλλακτικά, χρησιμοποιήστε το Vref 2.048V για χρήση ~3,3V και το 4.096 Vref για χρήση ~5V.

Το breakout για το MCP4728 είναι γεμάτο με το απαιτούμενο κύκλωμα υποστήριξης για να το χρησιμοποιήσετε με τον μικροελεγκτή της επιλογής σας ή τον υπολογιστή που υποστηρίζεται από Blinka. Οι υποδοχές STEMMA QT JST SH που είναι συμβατές με το SparkFun Qwiic διευκολύνουν τη διαδικασία σύνδεσης του MCP4728 στο έργο σας και σας επιτρέπουν να μοιράζεστε εύκολα έναν δίαυλο I2C με άλλους συμβατούς αισθητήρες STEMMA QT, Qwiic, Grove ή άλλους συμβατούς αισθητήρες.

ΣΗΜΕΙΩΣΕΙΣ

Ιστορικό αναθεωρήσεων:
Από την 1η Αυγούστου 2022 - λόγω έντονων ελλείψεων chip, ενδέχεται να φτιάξουμε αυτήν την πλακέτα με το MCP4728 (προεπιλεγμένη διεύθυνση 0x60) ή το MCP4728A4 (προεπιλεγμένη διεύθυνση 0x64). Αυτό το PCB ενημερώθηκε για να μην περιλαμβάνει τη διεύθυνση I2C στο πίσω silkscreen. Σημειώστε ότι η διεύθυνση είναι επαναπρογραμματιζόμενη στο EEPROM.

12-Bit Voltage Output DAC with Four Buffered Outputs
On-Board Nonvolatile Memory (EEPROM) for DAC Codes and I2C™ Address Bits
Internal or External Voltage Reference Selection
Output Voltage Range:
- Using Internal VREF (2.048V):
  - 0.000V to 2.048V with Gain Setting = 1
  - 0.000V to 4.096V with Gain Setting = 2
- Using External VREF (VDD): 0.000V to VDD

±0.2 Least Significant Bit (LSB) Differential Nonlinearity (DNL) (typical)
Fast Settling Time: 6 μs (typical)
Single-Supply Operation: 2.7V to 5.5V
Default I2C address 0x60 or 0x64
Dimensions: 25.7x17.8x4.6mm
Weight: 1.5g
