Arduino Portenta Breakout

Κωδικός:

02-00010917

Part Number: ASX00031

ΚατασκευαστήςArduino Part NumberASX00031

Εξαντλημένο

€60⁰⁰

Κάνε μια ερώτηση

Διαθεσιμότητα Καταστημάτων

Πληρωμή & Μεταφορικά

Περιγραφή
Χαρακτηριστικά

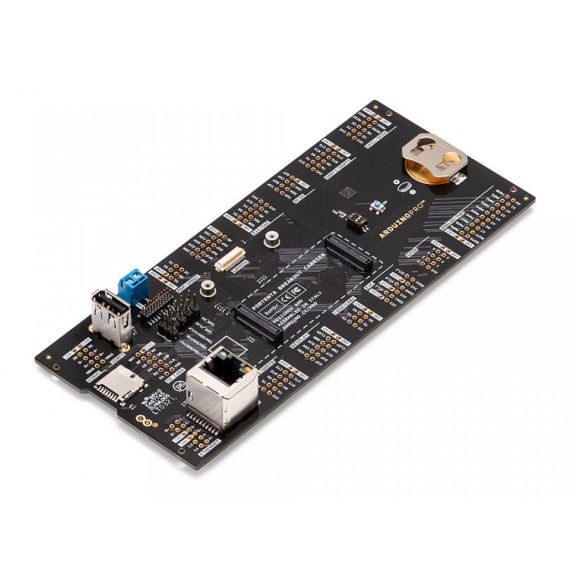

Το Arduino Portenta Breakout board έχει σχεδιαστεί για να βοηθά μηχανικούς και κατασκευαστές υλικού να δημιουργήσουν πρωτότυπα και να βοηθήσουν να δοκιμάσουν τις συνδέσεις και τη χωρητικότητα συσκευών στις πλακέτες της οικογένειας Portenta (π.χ. το Portenta H7).

Κάνει τα σήματα των υποδοχών υψηλής πυκνότητας μεμονωμένα προσβάσιμα, καθιστώντας γρήγορη και εύκολη τη σύνδεση και τη δοκιμή εξωτερικών εξαρτημάτων και συσκευών υλικού, όπως απαιτείται συνήθως κατά την ανάπτυξη στο εργαστήριο.

Στόχος εφαρμογής

Πρωτοτυποποίηση

Παραδείγματα εφαρμογών

Αυτό το προϊόν έχει σχεδιαστεί για να λειτουργεί παράλληλα με την οικογένεια Portenta. Ελέγξτε τον οδηγό Getting Started της πλακέτας Portenta.

Ανάπτυξη προϊόντος: Η πλακέτα Portenta Breakout μειώνει τον χρόνο ανάπτυξης για αυτοματοποίηση λύσεων βιομηχανικής ποιότητας με βάση τη γραμμή Portenta.
Τεχνική Εκπαίδευση: Η πλακέτα Portenta Breakout μπορεί να λειτουργήσει ως το πρώτο σημείο εισόδου για την εκπαίδευση τεχνικών στον έλεγχο βιομηχανικού εξοπλισμού και στα ενσωματωμένα συστήματα.

USB Port: USB A
Ethernet: RJ45 up to 1Gb/s
Memory Slot: Micro SD card
Debug: MIPI 20T JTAG with trace capability
Connectors: HD male/female
RTC Power Battery: CR2032
Length: 164 mm
Width: 72 mm
Weight: 0.069 Kg

Accessories

8-, 10-, 12- and 22-pin headers/connectors with 2.54 mm pitch
20 pin JTAG programmer

Power ON Button
Boot mode DIP switch
Connectors
- USBA
- RJ45 up to 1Gb/s
- Micro SD card
  MIPI 20T JTAG with trace capability
Power
- CR2032 RTC Lithium Battery backup
  External power terminal block

I/O
- Break out all Portenta High Density connector signals
- Male/female HD connectors allow interposing breakout between Portenta and shield to debug signals
Compatibility
- Standard Portenta High Density connector pinout
Safety information
- Class A
