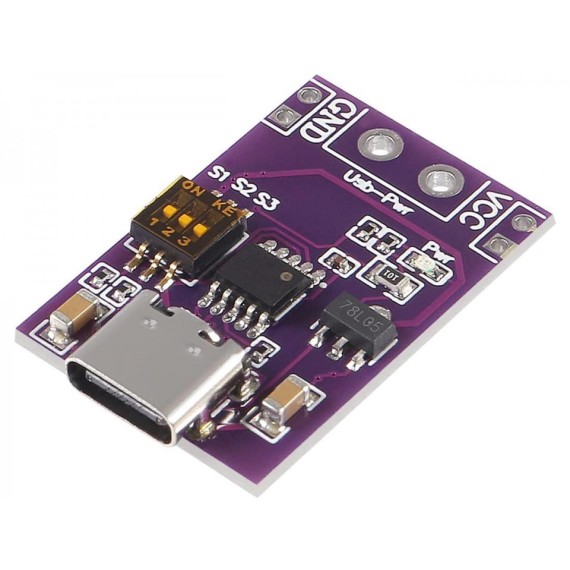

Fast Charging Module PD/QC/AFC - TYPE-C

Κωδικός:

19-00019862

Διαθέσιμο

Αποστολή σε 24 ώρες

€3⁹⁰

Ποσοτικές εκπτώσεις:

Ποσότητα

10+

100+

Τιμή

€3.12

€2.73

+ −

Διαθεσιμότητα Καταστημάτων

Πληρωμή & Μεταφορικά

Συσκευή DIY που αντλεί καθορισμένη τάση από προσαρμογέα εναλλασσόμενου ρεύματος συμβατό με USB PD ή power bank (Μπορείτε επίσης να την εξάγετε από φορτιστή συμβατό με QC χρησιμοποιώντας καλώδιο Type-C. (5V/9V/12V/20V εξαρτάται από την αντίστοιχη τάση εξόδου του φορτιστή πλευρά)
Ο διακόπτης στην πλακέτα επιτρέπει την έξοδο DC5V/9V/12V/15V/20V, επομένως δεν χρειάζεται να τροποποιήσετε τις ρυθμίσεις όπως η συγκόλληση
Εξοπλισμένο με IC eMarker για έξοδο έως 100W (20V/5A)
Έξοδος 5V ρυθμισμένη στο εργοστάσιο (Όλοι οι διακόπτες είναι απενεργοποιημένοι)
Τα οutput pads είναι διαθέσιμα για ακροδέκτες header βήματος 2.54mm και ακροδέκτες βήματος 5mm
Ανάλογα με την παρτίδα, η εικόνα του πίνακα και ο τρόπος με τον οποίο ρυθμίζετε το διακόπτη ενδέχεται να διαφέρουν. (Σε αυτή την περίπτωση, ανατρέξτε στο πίσω μέρος της πλακέτας)

Δεδομένου ότι δεν υπάρχει ένδειξη τάσης μετά τη ρύθμιση του μικροδιακόπτη, χρησιμοποιήστε ένα πολύμετρο για να μετρήσετε την τάση πριν συνδεθείτε στο κύκλωμα εφαρμογής.
Εάν ο διακόπτης dip δεν ρυθμιστεί σύμφωνα με τον πίνακα, η μονάδα θα εξάγει οποιαδήποτε τάση της παραπάνω τάσης.
Κατά τη χρήση, ελέγξτε την τάση λειτουργίας και την πολικότητα της συνδεδεμένης συσκευής.
Ανάλογα με τη συσκευή, μπορεί να προκαλέσει ζημιά ή ατυχήματα.
Δεν προσφέρουμε καμία εγγύηση για ζημιά στη συσκευή σας, ατυχήματα ή άλλες ζημιές.

Support induced: 5V, 9V, 12V, 15V, 20V voltage
Rated Current: 5A (max)
Fast charge support protocol: PD2.0/PD3.0, QC2.0/QC3.0, AFC
Support voltage: 5V, 9V, 12V, 15V, 20V (voltage step is not supported)
Voltage adjustment method: According to the table on the back of the board, adjust the DIP switch to control the voltage output
Input connector: USB Type C socket
Size: 31x20mm
Weight: 2.9g
