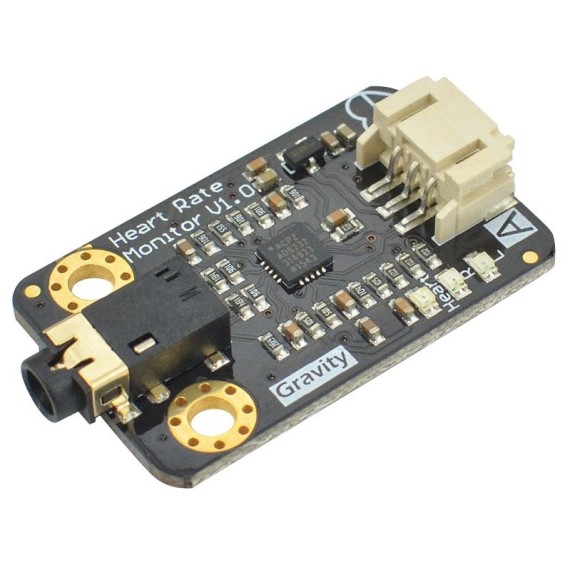

Gravity Αναλογικός Αισθητήρας Καρδιακών Παλμών (ECG)

25-00016610
SEN0213
Διαθέσιμο
Αποστολή σε 24 ώρες
2480
Gropbotronics Store Availability
Διαθεσιμότητα Καταστημάτων
Πληρωμή & Μεταφορικά

Ο αισθητήρας παρακολούθησης καρδιακών παλμών της DFRobot χρησιμοποιείται για τη μέτρηση της ηλεκτρικής δραστηριότητας της καρδιάς. Αυτή η ηλεκτρική δραστηριότητα μπορεί να γραφτεί ως ECG και να εξέλθει ως αναλογική ένδειξη. Ένα σήμα ECG μπορεί να είναι εξαιρετικά θορυβώδες, επομένως έχουμε συμπεριλάβει ένα τσιπ AD8232 που θα παράγει ένα καθαρό σήμα από τα διαστήματα PR και QT. Χρησιμοποιώντας τη δυνατότητα Arduino IDE "Serial Plotter",  μπορείτε επίσης να προβάλετε γραφική έξοδο ECG σε υπολογιστή!

Για να διευκολυνθεί η χρήση αυτού του αισθητήρα, έχει προσαρμοστεί μια Διασύνδεση Gravity για να επιτρέπει την plug&play σύνδεση. Το IO expansion shield ταιριάζει καλύτερα με αυτόν τον αισθητήρα που συνδέεται με το Arduino σας. Καθώς αυτός ο αισθητήρας μπορεί να λειτουργήσει στα 3.3V, γεγονός που τον καθιστά συμβατό με το Raspberry Pi, το Intel Edison, το joule και το Curie.

Αναλογικός αισθητήρας για παρακολούθηση καρδιακών παλμών (ECG) με AD8232

ΤΟ ΠΑΚΕΤΟ ΠΕΡΙΕΧΕΙ

  • Αισθητήρας Καρδιακών Παλμών x1
  • Καλώδιο αισθητήρα - Επιθέματα ηλεκτροδίων (3 υποδοχές) x1
  • Βιοϊατρικό μαξιλαράκι αισθητήρα x6
  • Καλώδιο PH2.0-3P x1



ΣΗΜΕΙΩΣΕΙΣ

  • Αυτό το προϊόν ΔΕΝ είναι ιατροτεχνολογικό προϊόν και δεν προορίζεται για χρήση αυτού του είδους ή ως αξεσουάρ, ούτε για διάγνωση ή θεραπεία οποιασδήποτε πάθησης.

  • Input Voltage: 3.3-6V (5V recommended)
  • Output Voltage: 0-3.3V
  • Interface: Analog
  • Operating current: <10mA
  • Dimension: 35x22mm
  • Interface Type: PH2.0-3P
Εγγύηση
Ως εξάρτημα, δεν καλύπτεται
Κατασκευαστής
DFRobot
Μικτό Βάρος
0.055kg
Τύπος Αισθητήρα
  • Βιομετρικά
Τυπική Τάση Εισόδου
  • 3.3VDC
  • 5VDC
Ρεύμα Λειτουργίας
10mA
Διασύνδεση
  • Αναλογική
Πρωτόκολλο Eπικοινωνίας
  • Χωρίς
