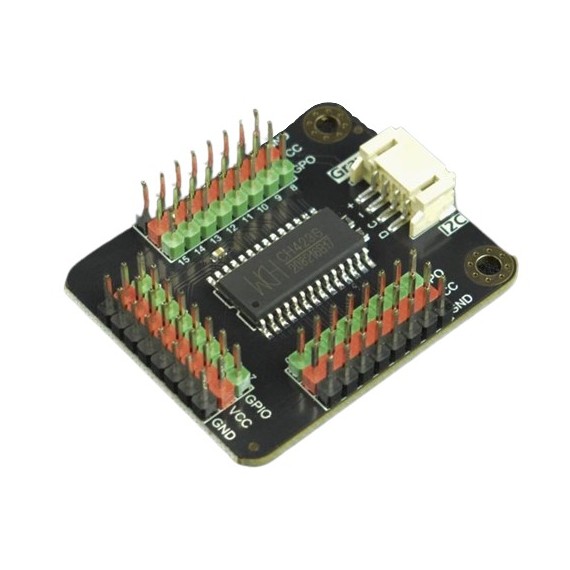

Gravity CH423 I2C 24 Digital IO Expansion Module

25-00016664
DFR0979
Διαθέσιμο
Αποστολή σε 24 ώρες
720
Gropbotronics Store Availability
Διαθεσιμότητα Καταστημάτων
Πληρωμή & Μεταφορικά

Αυτή η πλακέτα επέκτασης IO που βασίζεται στο τσιπ CH423 επεκτείνει 24 ψηφιακές θύρες μέσω I2C, συμπεριλαμβανομένων 8 GPIO με λειτουργίες interrupt και 16 GPO.

Το CH423 έχει ένα ενσωματωμένο κύκλωμα current drive που προσφέρει συνεχές drive current 15mA, το οποίο μπορεί να οδηγήσει στατικά 24 λυχνίες LED ή δυναμικά 128 LED. Αυτή η επέκταση CH423 I2C σε GPIO IO είναι κατάλληλη για έργα που περιλαμβάνουν λυχνίες LED, οθόνες dot matrix, κύβους φωτός κ.λπ.



ΤΟ ΠΑΚΕΤΟ ΠΕΡΙΕΧΕΙ

  • Gravity: CH423 I2C 24 Digital IO Expansion Module x1
  • Gravity-4P I2C/UART Sensor cable x1



  • Power Supply: 3.3V~5V
  • Static Current: 1mA
  • IO Continuous Driving Current: 15mA
  • Communication: I2C
  • I2C Address: 0x20-0x3F
    (The module occupies I2C address of 0x20-0x3F and cannot work with I2C device in this address range.)
  • Operating Temperature Range: -20℃~80℃
  • Size: 45x37mm

  • 8 general input/output pins
  • 16 general output pins
  • Built-in driving circuit, up to 15mA continuous driving current
  • Applications:
    • Driving LED lights
    • Driving Dot matrix screen
    • Driving Light Cubes
Εγγύηση
Ως εξάρτημα, δεν καλύπτεται
Κατασκευαστής
DFRobot
Μικτό Βάρος
0.017kg
