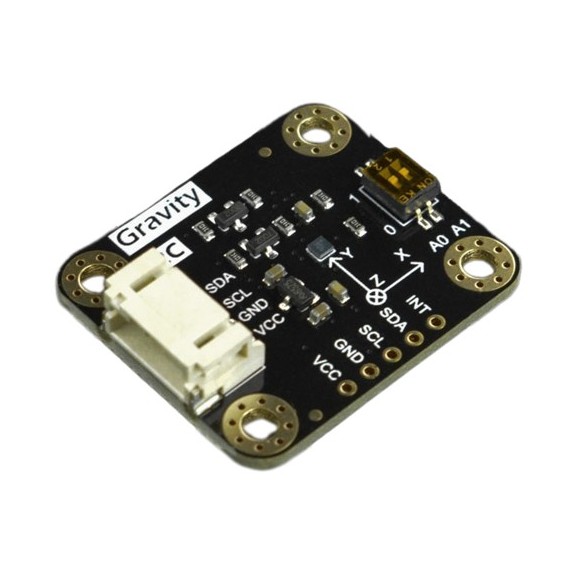

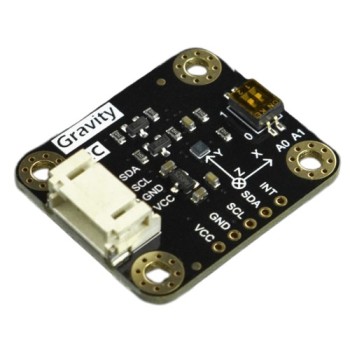

Gravity Μαγνητόμετρο Τριπλού Άξονα - BMM150

25-00016694
SEN0529
ΚατασκευαστήςDFRobot Part NumberSEN0529
Διαθέσιμο
Αποστολή σε 24 ώρες
€1150
DFRobot
+ −
Αγαπημένα
Κάνε μια ερώτηση
Gropbotronics Store Availability
Διαθεσιμότητα Καταστημάτων
Πληρωμή & Μεταφορικά

To BMM150 είναι ένας γεωμαγνητικός αισθητήρας 3 αξόνων χαμηλής ισχύος και χαμηλού θορύβου της Bosch για εφαρμογές πυξίδας. Επιτρέπει μετρήσεις του μαγνητικού πεδίου και της γωνίας της πυξίδας σε τρεις κάθετες εντός εύρους μέτρησης ±1300uT στον άξονα Χ και Υ και ±2500uT στον άξονα Ζ.

Με μικρό μέγεθος και ελαφρύ, ο αισθητήρας διαθέτει διακόπτη DIP 2 bit για ρύθμιση διεύθυνσης I2C και 4 διευθύνσεις είναι διαθέσιμες. Με βάση την αποκλειστική τεχνολογία FlipCore της Bosch, οι επιδόσεις και τα χαρακτηριστικά του BMM150 ρυθμίζονται προσεκτικά και έτσι μπορούν να προσφέρουν απόλυτο χωρικό προσανατολισμό χωρίς βαθμονόμηση, ταιριάζοντας απόλυτα με τις απαιτήσεις όλων των εφαρμογών για κινητές συσκευές 3 αξόνων, όπως πλοήγηση και τοποθέτηση ρομπότ, ηλεκτρική πυξίδα, ηλεκτρικός χάρτης. πλοήγησης ή επαυξημένης πραγματικότητας.

ΤΟ ΠΑΚΕΤΟ ΠΕΡΙΕΧΕΙ

  • 1x Gravity: BMM150 Triple Axis Magnetometer Sensor
  • 1x Gravity-4P I2C/UART Sensor Cable
  • 1x Black Single-row Pin Header-5PIN

Διάγραμμα σύνδεσης με FireBeetle 2 ESP32-E IoT Microcontroller

  • Power Supply: 3.3V-5V
  • Operating Temperature: -40 to 85°C
  • Communication: I2C
  • Resolution: 0.3μT
  • Zero Offset: ±40μT/±2μT (software optimized)
  • Non-linearity: ＜1%FS
  • Measuring Range: ±1300μT (x & y axis), ±2500μT (z-axis)
  • Operating Current: 1.7mA@ frequency 10Hz
  • Low Noise: 0.3-1.4μT
  • Accuracy: 30μT horizontal geomagnetic field component, ±2.5°
  • Start-up Time: 3ms

  • Programmable interrupt pin
  • Configurable four I2C addresses
  • Low noise(0.3-1.4uT)
  • High accuracy(30μT horizontal geomagnetic field component, ±2.5°)

Applications

  • Drones
  • Compass
  • Indoor/Outdoor Navigation
  • Head Motion Tracking
  • Augmented Reality
  • Tilt-compensated Electric Map
Κατασκευαστής
DFRobot
Part Number
SEN0529
Εγγύηση
Ως εξάρτημα, δεν καλύπτεται
Καθ. Βάρος
0.014kg
Τύπος Αισθητήρα
  • Μαγνητόμετρο
  • Πυξίδα
Τυπική Τάση Εισόδου
  • 3.3VDC
  • 5VDC
Ρεύμα Λειτουργίας
1.7mA
Διασύνδεση
  • Ψηφιακή
Πρωτόκολλο Eπικοινωνίας
  • I2C
