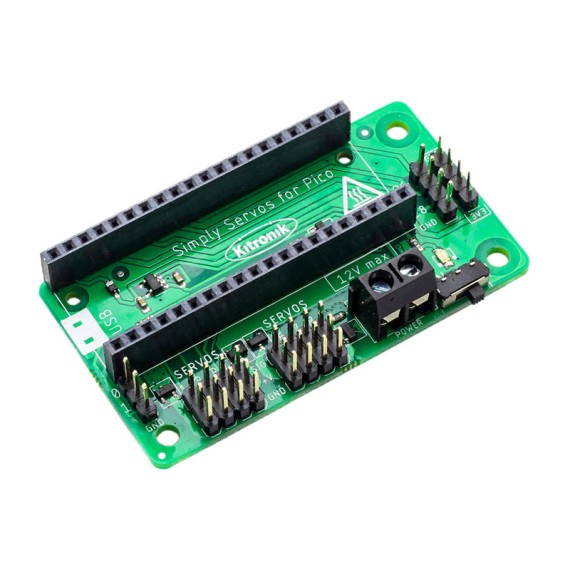

Kitronik Pico Simply Servos Board

Κωδικός:

83-00005339

Part Number: KITRONIK-5339

ΚατασκευαστήςKitronik Part NumberKITRONIK-5339

Διαθέσιμο

Αποστολή σε 24 ώρες

€9⁹⁰

+ −

Κάνε μια ερώτηση

Διαθεσιμότητα Καταστημάτων

Πληρωμή & Μεταφορικά

Περιγραφή
Χαρακτηριστικά

Κάντε το RiPi Pico τον εγκέφαλο του επόμενου έργου ρομποτικής σας με το Kitronik Simply Servos για το Raspberry Pi Pico.

Η συμπαγής πλακέτα Simply Servo για Raspberry Pi Pico επιτρέπει τον έλεγχο έως και 8 σερβομηχανισμών ταυτόχρονα, καθιστώντας την ιδανική για προηγμένα έργα ρομποτικής με το RiPi Pico. Η πλακέτα θα πρέπει να χρησιμοποιείται με ένα Pico που έχει κολλημένα pin headers, το Pico μπορεί στη συνέχεια να εισχωρήσει κατευθείαν στην πλακέτα. Η πλακέτα διαθέτει τυπικές υποδοχές 3-pin σερβο που επιτρέπουν στους σερβομηχανισμούς να συνδέονται απευθείας χωρίς να χρειάζονται προσαρμογείς ή συγκόλληση.

Εκτός από την υποστήριξη 8 σερβομηχανισμών, η πλακέτα διαθέτει επίσης 5 εξωτερικές συνδέσεις σε ακροδέκτες GPIO και τροφοδοσία 3V και GND από το Pico. Αυτό το IO breakout τα 3 ADC pins και τα GP0 και GP1. Αυτό επιτρέπει τη σύνδεση πρόσθετων IO στην πλακέτα και η κατάσταση αυτών μπορεί στη συνέχεια να διαβαστεί ή να ελεγχθεί από το Pico.

Η τροφοδοσία παρέχεται μέσω μιας κλέμμας, η τροφοδοσία στη συνέχεια ελέγχεται από έναν διακόπτη on/off στην πλακέτα. Υπάρχει ένα πράσινο LED τροφοδοσίας για να υποδεικνύει πότε είναι ενεργοποιημένη η πλακέτα. Η πλακέτα παράγει μια ρυθμιζόμενη τροφοδοσία 3V που τροφοδοτεί το 40-way connector για να τροφοδοτήσει το Pico, αφαιρώντας την ανάγκη να τροφοδοτηθεί απευθείας το Pico. Οι συνδέσεις ισχύος της πλακέτας προστατεύονται από την αντίστροφη πολικότητα.

Για την υποστήριξη της πλακέτας, η Kitronik έχει αναπτύξει μια λειτουργική μονάδα MicroPython και δείγμα κώδικα για τον έλεγχο των σερβομηχανισμών με το Pico.

ΣΗΜΕΙΩΣΕΙΣ

Αυτή η πλακέτα δεν παρέχεται με Raspberry Pi Pico, μπορείτε να την αποκτήσετε ξεχωριστά εδώ.
Αυτή η πλακέτα είναι ικανή για συνεχή χρήση σε υψηλά ρεύματα. Κατά τη διάρκεια αυτής της χρήσης, μπορεί να ζεσταθεί.

Length: 65mm
Width: 36mm

Height: 14mm

Control up 8 servos simultaneously with the Raspberry Pi Pico.
Ample IO for advanced robotics projects.
The board features standard 3 pin servo connectors.
The board also features 5 external connections to GPIO pins and a 3V and GND supply from the Pico. These IO breakout the 3 ADC pins and GP0 and GP1.
The board features a terminal block power input connector, with on/off switch and power status LED.
The board will power all of the attached servos and provide the attached Pico with a regulated 3V supply.
Additionally, there is built-in reverse polarity protection.
Kitronik has developed a MicroPython module & sample code.
