Pimoroni Button SHIM

Κωδικός:

13-00030113

Part Number: PIM301

ΚατασκευαστήςPimoroni Part NumberPIM301

Διαθέσιμο

Αποστολή σε 24 ώρες

€10⁹⁰

+ −

Κάνε μια ερώτηση

Διαθεσιμότητα Καταστημάτων

Πληρωμή & Μεταφορικά

Περιγραφή
Χαρακτηριστικά

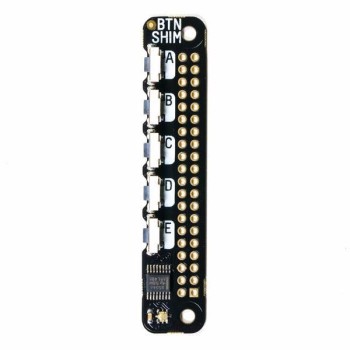

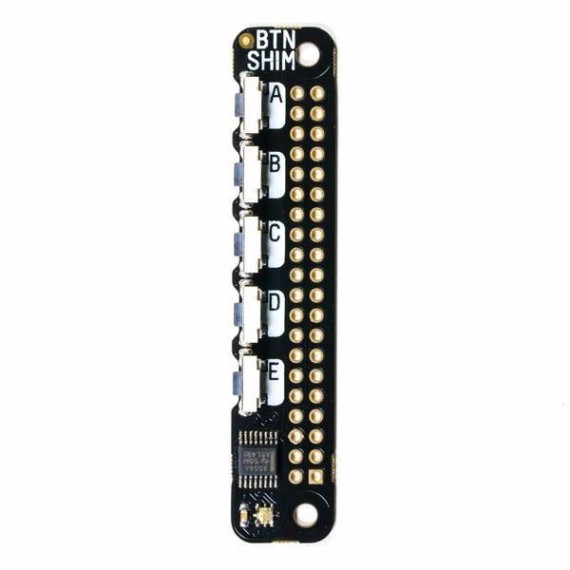

Το Button SHIM σας δίνει πέντε εύχρηστα, φυσικά κουμπιά και LED κατάστασης RGB και είναι συμβατό με HAT και pHAT. Οι κάρτες τύπου SHIM έχουν σχεδιαστεί έτσι ώστε να συνδέονται στις ακίδες GPIO του Pi σας και να σας επιτρέπουν να χρησιμοποιείτε ταυτόχρονα τα HATs και τα pHATs ή να κολλήσετε τη συμπεριλαμβανόμενη θηλυκή κεφαλίδα στο Button SHIM και να την χρησιμοποιήσετε ως αυτόνομο πίνακα. Τα κουμπιά και οι λυχνίες κατάστασης εξέρχονται από την επάνω άκρη του Pi σας, διευκολύνοντας την πρόσβαση. Επειδή έχουμε χρησιμοποιήσει ένα IO expander για να διαβάζει τις καταστάσεις των κουμπιών και των LED, θα έχετε ακόμα πλήρη πρόσβαση σε όλες τις ακίδες του Pi σας, προϋποθέτοντας ότι η διεύθυνση I2C (0x3f) δεν χρησιμοποιείται ήδη.

Χρησιμοποιήστε το Button SHIM για να προσθέσετε αλληλεπίδραση και οπτική ανατροφοδότηση στο έργο σας. Κάνει τον ελεγκτή για τις κάρτες LED όπως Unicorn pHAT, Mote και Blinkt! ή γιατί να μην το χρησιμοποιήσετε με το Four Letter pHAT για να μετατρέψετε το Pi σε ένα ξυπνητήρι ή χρονόμετρο.

ΣΗΜΕΙΩΣΕΙΣ

Είναι σημαντικό να εγκαταστήσετε το Button SHIM με το σωστό τρόπο, με τα κουμπιά στραμμένα προς τα έξω από το Pi και τα κουμπιά στο επάνω μέρος (ελέγξτε τις φωτογραφίες σε αυτήν τη σελίδα αν δεν είστε βέβαιοι)
Απαιτεί συγκόλληση

5x tactile, right-angle push buttons
Ενιαίο LED RGB (APA102)
Κουμπιά που κινούνται μέσω ενός διαστολέα IO (TCA9554A)
Εξαιρετικά λεπτή SHIM-format board
PCB πάχους 0,8mm
Μπορεί να χρησιμοποιηθεί με HATs και pHATs

Button SHIM pinout
Συμβατό με το Raspberry Pi 3, 2, B +, A +, Zero και Zero W
Βιβλιοθήκη Python
Συμπεριλαμβάνονται 2x20 female header
Διαστάσεις πλακέτας: 65x13x4.5mm (το βάθος περιλαμβάνει κουμπιά)
Διαστάσεις κουμπιού: 7x3.5x3.75mm

Έχουμε βάλει μαζί ένα one-line-installer να εγκαταστήσει το Button SHIM Python library. Υπάρχουν ακόμη και μερικά ωραία παραδείγματα προγραμμάτων που δείχνουν πώς να χρησιμοποιήσετε το Button SHIM για να ελέγξετε τον ήχο της Pi, πώς να ελέγξετε το LED κατάστασης και πώς να μιμηθούν τα πλήκτρα. Για να εγκαταστήσετε το λογισμικό, ανοίξτε ένα τερματικό και πληκτρολογήστε curl https://get.pimoroni.com/buttonshim | bash για να εκτελέσετε το πρόγραμμα one-line-installer.
