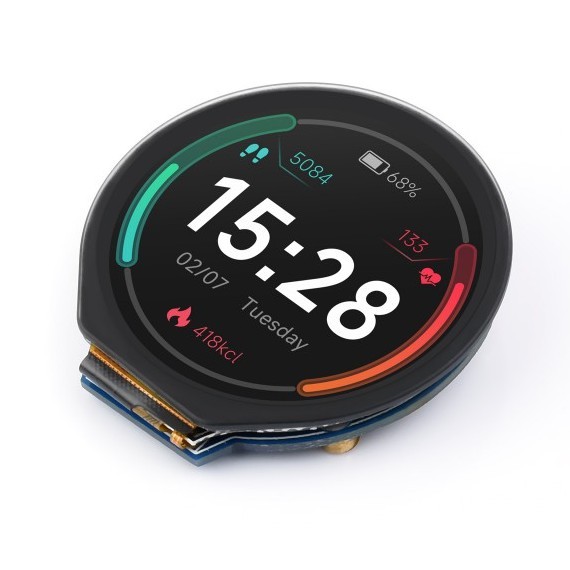

Round LCD Display 1.28" 240x240 IPS, SPI interface with Touch

από WAVESHARE
Module  οθόνης αφής LCD 1.28 ιντσών Ενσωματωμένος Driver GC9A01 και τσιπ Capacitive Touch Control CST816S Χρησιμοποιώντας την επικοινωνία SPI και I2C...
31-00024155
Ογκομετρικό βάρος: 0.02kg
Εγγύηση: Ως εξάρτημα, δεν καλύπτεται
Κατασκευαστής: WAVESHARE
Part Number: 1.28inch Touch LCD
Χώρα Προέλευσης: Κίνα
Διαθέσιμο
Αποστολή σε 24 ώρες
Χωρίς απόθεμα στο φυσικό κατάστημα
23.60
Χωρίς ΦΠΑ 19.03
+
Τιμές βάση ποσότητας (Λιανική - Χονδρική):
Ποσότητα 10+
Τιμή 21.24

ΠΕΡΙΓΡΑΦΗ

Module οθόνης αφής LCD 1.28 ιντσών
Ενσωματωμένος Driver GC9A01 και τσιπ Capacitive Touch Control CST816S
Χρησιμοποιώντας την επικοινωνία SPI και I2C αντίστοιχα

Έρχεται με παραδείγματα για Raspberry Pi, Raspberry Pi Pico, Arduino, STM32 κ.λπ.

  • Ανάλυση 240×240, 65K χρώματα, καθαρό και πολύχρωμο εφέ απεικόνισης
  • Υψηλή μετάδοση οθόνης αφής, γρήγορη απόκριση και μεγάλη διάρκεια ζωής
  • Το ενσωματωμένος driver GC9A01 και το capacitive touch control chip CST816S, χρησιμοποιώντας επικοινωνία SPI και I2C αντίστοιχα, ελαχιστοποιεί τις απαιτούμενες ακίδες IO, υποστηρίζει πλακέτες ελεγκτών όπως το Raspberry Pi/Raspberry Pico/Arduino/STM32
  • Συνοδεύεται από διαδικτυακούς πόρους ανάπτυξης και εγχειρίδιο (παραδείγματα για Raspberry Pi/Raspberry Pi Pico/Arduino/STM32)

Μικρό μέγεθος, Αγγίξτε Περισσότερες δυνατότητες
Κατάλληλο για ανάπτυξη διαφόρων έξυπνων συσκευών, μπορεί να πραγματοποιήσει ανθρώπινο-υπολογιστή
Λειτουργία αλληλεπίδρασης

Διεπαφές ελέγχου
Για χρήση με πλακέτες ελεγκτών όπως το Raspberry Pi / Raspberry Pi Pico / Arduino / STM32

VCC Power (3.3V / 5V input)
GND Ground
MISO SPI MISO pin
MOSI SPI MOSI pin
SCLK SPI Clock pin
LCS_CS LCD Chip Selection, low active
LCS_DC LCD Data/Command selection (high for data, low for command)
LCS_RST LCD Reset, low active
LCS_BL LCD Backlight
TP_SDA TP Data pin
TP_SCL TP Clock pin
TP_INT TP Interrupt pin
TP_RST TP Reset, low active

Αναφορά σύνδεσης Pin

1.28INCH TOUCH LCD RASPBERRY PI (BCM) PICO ARDUINO STM32
VCC 3.3V 3.3V 5V 3.3V
GND GND GND GND GND
MISO 9 GP12 12 PA6
MOSI 10 GP11 11 PA7
SCLK 11 GP10 13 PA5
LCS_CS 8 GP9 10 PB6
LCS_DC 25 GP14 7 PA8
LCS_RST 27 GP8 8 PA9
LCS_BL 18 GP15 9 PC7
TP_SDA 2 GP6 SDA PB9
TP_SCL 3 GP7 SCL PB8
TP_INT 4 GP17 3 PB10
TP_RST 17 GP16 4 PA10

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

Εγγύηση:
Ως εξάρτημα, δεν καλύπτεται
Κατασκευαστής
:
WAVESHARE
Part Number:
1.28inch Touch LCD
Σύνδεση:
  • SPI
Μικτό Βάρος:
0.023kg
Χώρα Προέλευσης:
Κίνα
Τύπος:
IPS LCD
Μέγεθος Οθόνης:
1.28"
Ανάλυση:
240x240
Αναλογία Οθόνης:
  • 4:3
Χρώματα Οθόνης:
Colorful
Οθόνη Aφής:
Capacitive
Διασύνδεση:
  • SPI
Συμβατό Raspberry:
  • Model 4 B
  • Model 3 B+
  • Model 3 B
  • Model 3 A+
  • Zero
  • Zero W

ΕΠΙΠΛΕΟΝ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

  • Operating Voltage: 3.3V / 5V
  • Communication Interface: 4-wire SPI
  • Display Panel: IPS
  • Driver: GC9A01
  • Resolution: 240x240 pixels
  • Display Size: Ø32.4mm
  • Pixel Size: 0.135x0.135mm
  • Touch Driver: CST816S
  • Touch Interface: I2C
  • Touch Type: Capacitive
  • Dimensions: 39.89x38.5mm Ø38.5mm
