TTL to RS485 Module

Κωδικός:

19-00012881

ΚατασκευαστήςOem

Διαθέσιμο

Αποστολή σε 24 ώρες

€2⁸⁰

Ποσοτικές εκπτώσεις:

Ποσότητα

10+

Τιμή

€2.24

+ −

Κάνε μια ερώτηση

Διαθεσιμότητα Καταστημάτων

Πληρωμή & Μεταφορικά

Περιγραφή
Χαρακτηριστικά

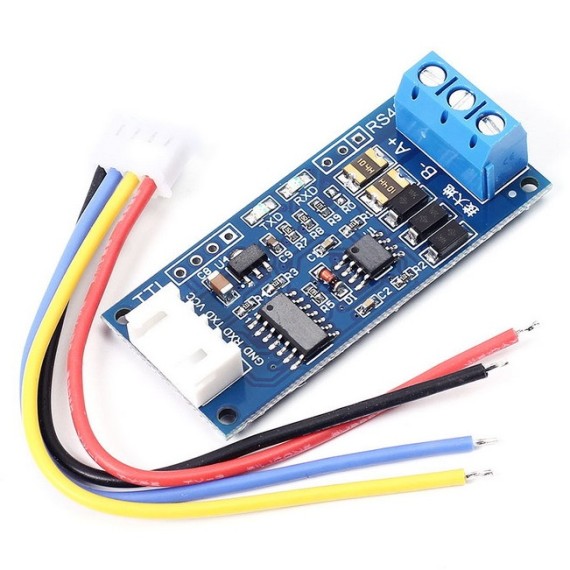

Αυτή η πλακέτα είναι ένα breakout board για το SP3485 IC πομποδέκτη RS-485, που θα μετατρέψει μια σειριακή ροή UART σε RS-485. Το SP3485 είναι πομποδέκτης half-duplex, επομένως μπορεί να επικοινωνεί μόνο με έναν τρόπο κάθε φορά, αλλά μπορεί να φτάσει ταχύτητες μετάδοσης έως και 10 Mbps. Αυτή η πλακέτα έχει πολύ χαμηλή κατανάλωση ενέργειας και μπορεί να λειτουργήσει με +3.3 VDC.

Χαρακτηριστικά:

Πλήρως εξοπλισμένο με πομποδέκτη SP3485 RS-485 και εξαρτήματα υποστήριξης
Λειτουργεί με +3.3V
Διαλειτουργικό με +5.0V logic
Driver/Receiver επιτρέπει σύνδεση στη γραμμή RTS
-7V έως +12V Εύρος τάσης εισόδου κοινής λειτουργίας
Επιτρέπει έως και 32 πομποδέκτες στο σειριακό δίαυλο
Προστασία εξόδου Driver από βραχυκύκλωμα

Operating voltage range: DC 3.0V ~ 30V
Operating temperature range: -40 ℃ to +85 ℃
Baud rate: 110 ~ 256000bps
The 485 bus is with lightning protection and anti-jamming function, with high EMC, EMI performance. When using for long-distance transmission in the field, the module EARTH side please connect to the ground, can achieve well anti-interference and lightning protection function; for indoor short-distance transmission, it cannot connect to ground.
Standard 2.54 pitch pin
With 120 ohms matching resistance, shorted R0 can be enabled to match the resistance, recommended shorted for long-distance transmission.
Support multi-machine communication, the same network can connect at least 40 nodes.
Can be hot-plugging, there will be no signal plug phenomenon.
Using anti-jamming alignment and copper to prevent signal interference.
