YD-RP2040 Core Board 4MB Flash - USB Type-C

από OEM
Tα modules RP2040-YD διαθέτουν το τσιπ Raspberry Pi  RP2040  και έχει συμβατό pinout με την πλακέτα Raspberry Pi Pico . Συναρμολογείται με το ίδιο,...
39-00032876
Ογκομετρικό βάρος: 0.05kg
Κατασκευαστής: OEM
Χώρα Προέλευσης: Κίνα
Διαθέσιμο
Αποστολή σε 24 ώρες
Διαθέσιμο στο φυσικό κατάστημα
8.00
Χωρίς ΦΠΑ 6.45
+
Τιμές βάση ποσότητας (Λιανική - Χονδρική):
Ποσότητα 10+
Τιμή 6.40

ΠΕΡΙΓΡΑΦΗ

Tα modules RP2040-YD διαθέτουν το τσιπ Raspberry Pi RP2040 και έχει συμβατό pinout με την πλακέτα Raspberry Pi Pico. Συναρμολογείται με το ίδιο, αυθεντικό τσιπ RP2040 που χρησιμοποιείται στην αρχική πλακέτα Raspberry Pi Pico, αλλά έχει περισσότερη μνήμη Flash, USB Type C, LED και ένα επιπλέον κουμπί.

Αυτα τα modules έχουν τον ισχυρό επεξεργαστή διπλού πυρήνα RP2040 με ευέλικτο clock που τρέχει έως και 133 MHz που είναι μικροελεγκτές χαμηλής κατανάλωσης. Διαθέτει επίσης 264KB SRAM και 4MB μνήμη Flash(W24Q32).

Είναι μια πλακέτα υψηλής ποιότητας, υψηλής απόδοσης, χαμηλού κόστους και εύκολης χρήσης.

Έχει διαθέσιμα 28 GPIO PIN του RP2040 μέσω των δύο 20pin headers.

Ένα user button είναι διαθέσιμο στο pin GP24.

Το reset button χρησιμοποιείται για την επαναφορά του συστήματος ή για την είσοδο στη λειτουργία bootloader.

Διαθέτει ένα LED RGB WS2812, ένα power LED και ένα μπλε LED χρήστη.

  • Κόκκινο LED: Χρησιμοποιείται για να υποδεικνύει την τροφοδοσία σε κατάσταση
  • Μπλε LED χρήστη: Στο GP25, διαθέσιμο στον χρήστη
  • LED RGB WS2812: Σε GP23

Το LED RGB WS2812 ελέγχεται από το GP23 και έχει ένα κόκκινο, πράσινο και μπλε LED που μπορούν να διευθυνσιοδοτηθούν μεμονωμένα. Υπάρχουν πολλά παραδείγματα στο Διαδίκτυο που δείχνουν πώς να οδηγείτε ένα LED WS2812. Για παράδειγμα, Google "WS2812 Arduino" ή "WS2812 c code".

Σε σύγκριση με το επίσημο Raspberry Pi Pico, αυτή η πλακέτα έχει τις ακόλουθες βελτιώσεις:

  • Προστέθηκε LED ισχύος PWR
  • Η διεπαφή USB άλλαξε σε USB type-C
  • Προστέθηκε κουμπί επαναφοράς για διευκόλυνση της λειτουργίας επαναφοράς και της λειτουργίας ενημέρωσης firmware
  • Προστέθηκε ένα κουμπί χρήστη στο GPIO24
  • Προστέθηκε ένα LED RGB στο GPIO23
  • Αυξήθηκε η μνήμη FLASH από 2 σε 4MB

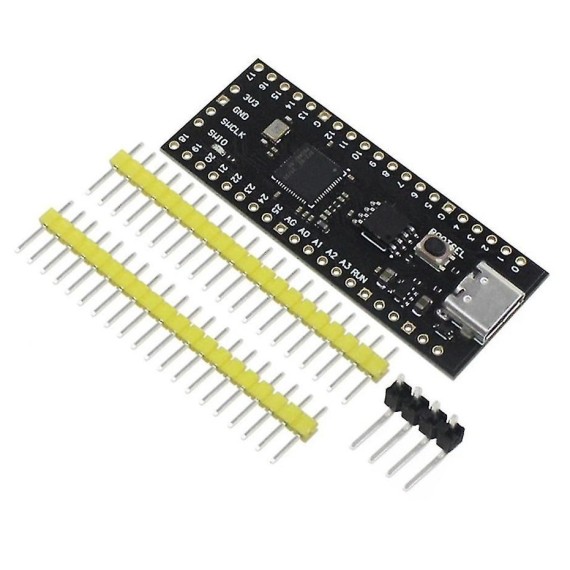

ΤΟ ΠΑΚΕΤΟ ΠΕΡΙΕΧΕΙ

  • 1x RP2040 module
  • 2x 20 Pin Headers, 2.54mm Grid
  • 1x 4 Pin Headers, right angle, 2.54mm Grid

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

Κατασκευαστής
:
OEM
Καθαρό Βάρος:
0.052kg
Χώρα Προέλευσης:
Κίνα
Συμβατό Raspberry:
  • Pico

ΕΠΙΠΛΕΟΝ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

  • CPU Dual-core ARM Cortex M0+ processor up to 133MHz
  • FLASH Memory: 4MB off-chip
  • SRAM: 264KB
  • Digital I/O Pins: 28
  • Analog I/O Pins: 4
  • I2C interface: 2
  • SPI interface: 2
  • UART interface: 2
  • 3 LEDs for power, user and programming
  • User and Reset buttons
  • USB Type-C connector
  • Power supply and downloading interface USB Type-C
  • Circuit Operating Voltage: 3.3V
  • Supply Voltage via USB: 5V
  • Power: 3.3V/5V DC
  • Dimensions 53.3 x 22.9mm

ΑΡΧΕΙΑ

To update the firmware:

  • First, connect the computer via a USB cable
  • Press and hold the BOOT button
  • Press the RST button
  • Release the BOOT button after 1 second
  • The computer will automatically recognize it as a removable hard disk
  • Copy the firmware files to hard disk that appears and the core board will automatically reboot
