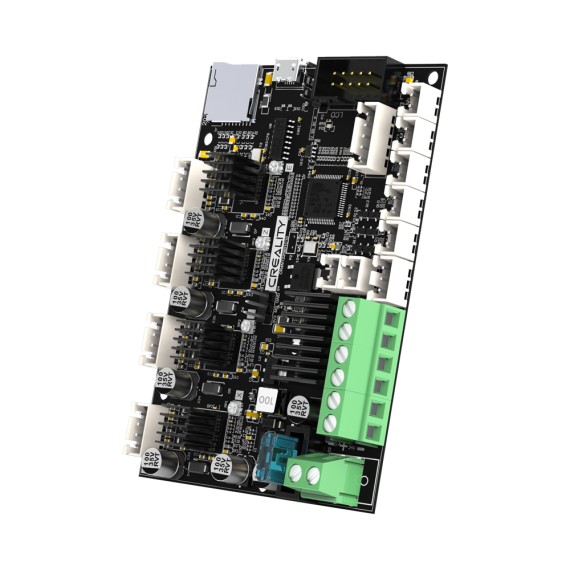

Creality E3 Free-runs TMC2209 Silent Mainboard 32-bit

από CREALITY

Αυτή η μητρική πλακέτα προσφέρει όλες τις βασικές συνδέσεις και βοηθητικές λειτουργίες που απαιτούνται για τη σωστή λειτουργία του 3D εκτυπωτή σας, όπως υποδοχή κάρτας TF, θύρα micro-USB και υποδοχές για αισθητήρες auto-leveling και ανίχνευσης νήματος.

26-00016231
Ογκομετρικό βάρος: 0.12kg
Εγγύηση: Ως εξάρτημα, δεν καλύπτεται
Κατασκευαστής: CREALITY
Part Number: 4002020055
Διαθέσιμο
Αποστολή σε 24 ώρες
Χαμηλό απόθεμα στο κατάστημα
59.90
Χωρίς ΦΠΑ 48.31
+
Τιμές βάση ποσότητας (Λιανική - Χονδρική):
Ποσότητα 10+
Τιμή 47.92

ΠΕΡΙΓΡΑΦΗ

Ξεκλειδώστε την διασκεδαστική πλευρά της τρισδιάστατης εκτύπωσης

Με μικρότερο μέγεθος, αυτή η μητρική πλακέτα προσφέρει όλες τις βασικές συνδέσεις και βοηθητικές λειτουργίες που απαιτούνται για τη σωστή λειτουργία του εκτυπωτή σας, όπως υποδοχή κάρτας TF, θύρα micro-USB και υποδοχές για αισθητήρες auto-leveling και ανίχνευσης νήματος.

Το ενσωματωμένο σύστημα διάχυσης θερμότητας αποτρέπει την υπερθέρμανση της μητρικής κάρτας, ενώ το anti-static control discharge αποτρέπει τις ανεπιθύμητες ηλεκτρικές παρεμβολές. Η E3 είναι κατασκευασμένη από διαδικασία 4-layer gold, η οποία ενισχύει το εύρος σήματος, ενισχύοντας την ηλεκτρική απόδοση.

Για να διασφαλιστεί η σωστή λειτουργία, το τσιπ ARM Cortex M4 διαχειρίζεται την έξοδο και τη μείωση του θορύβου για μεγαλύτερη απόδοση με το ενσωματωμένο UART Mode του TMC2209.

Συμβατό με Marlin και Klipper

Ο απόλυτος έλεγχος! Η μητρική πλακέτα μπορεί να τρέξει αποκλειστικά το προεγκατεστημένο firmware Marlin ή να τρέξει ελεύθερα το firmware Klipper με ένα Raspberry Pi.

Περισσότερες λειτουργίες σε μια πλακέτα!

Υποστήριξη για Auto levelling, ανίχνευση filament run-out, συνέχιση λειτουργίας μετά από διακοπή ρεύματος. Εύκολη εγκατάσταση και DIY

Προσοχή!

  1. Βεβαιωθείτε ότι ο θετικός και ο αρνητικός πόλος του τροφοδοτικού έχουν συνδεθεί σωστά πριν από την ενεργοποίηση.
  2. Μην συνδέετε ή αποσυνδέετε το μοτέρ όταν είναι στο ρεύμα , για να μην προκληθεί ζημιά στη μονάδα.
  3. Η μητρική πλακέτα είναι pre-flashed με τη βασική έκδοση του firmware marlin (Ender-3), η οποία μπορεί να χρησιμοποιηθεί απευθείας, ή μπορείτε να κατεβάσετε τον open source κώδικα για να κάνετε compile το firmware όπως απαιτείται..

Οδηγίες ενημέρωσης firmware

  1. Πρώτα κάντε format την κάρτα TF και δημιουργήστε έναν νέο φάκελο "STM32F4_UPDATE" στο root directory και κατεβάστε το αρχείο firmware bin στον φάκελο αυτό.
  2. Τοποθετήστε την κάρτα TF στην αντίστοιχη υποδοχή της μητρικής και ενεργοποιήστε την, περιμένετε να ξεκινήσει το σύστημα (η οθόνη εμφανίζεται κανονικά).

*Οι πληροφορίες για τη μητρική πλακέτα μπορούν να μεταφορτωθούν από την ιστοσελίδα μας στο Github -->

https://github.com/CrealityOfficial/E3-Free-runs-Silent-Motherboard

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

Εγγύηση:
Ως εξάρτημα, δεν καλύπτεται
Κατασκευαστής
:
CREALITY
Part Number:
4002020055
Μικτό Βάρος:
0.12kg
Συμβατότητα Εκτυπωτή:
  • Ender-3
  • Ender-3 Pro
  • Ender-3 V2
  • Ender-3 Max
  • Ender-3 Neo
  • Ender-3 Max Neo
  • Ender-3 V2 Neo
  • Ender-5
  • Ender-5 Pro
  • CR-10

ΕΠΙΠΛΕΟΝ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

Product Name: E3 Free-runs TMC2209 32-bit Open Source Silent Motherboard

Input Voltage: DC 12-24V

Logic Voltage: 3.3V/5V

Main Control Chip: STM32F401RET6

Motor Drive: TMC2209

Drive Interface: XM, YM, ZM, EM

Temperature Sensor Interface: TB, TH (2-way 100K NTC)

Communication Interface: USB Micro B

Support Firmware: Marlin, Klipper

Net Weight: 68g

Size: 100×70(mm)

Compatible Models: Ender-3_Ender-3 S_Ender-3pro Ender-3 V2_Ender-3 Max_Ender-3 Neo_Ender-3 V2 Neo Ender-3 Max Neo_Ender-5_Ender-5 Pro_CR-10_CR-10 mini

ΔΥΝΑΤΟΤΗΤΕΣ

Dimensions

Wiring Diagram

ΒΙΝΤΕΟ

Creality New Release-- E3 Free-runs Silent Motherboard!

More than silent, GitHub open source code. Find more fun with your printer by yourself. 😉Would you like to be the first user to experience this silent motherboard?
