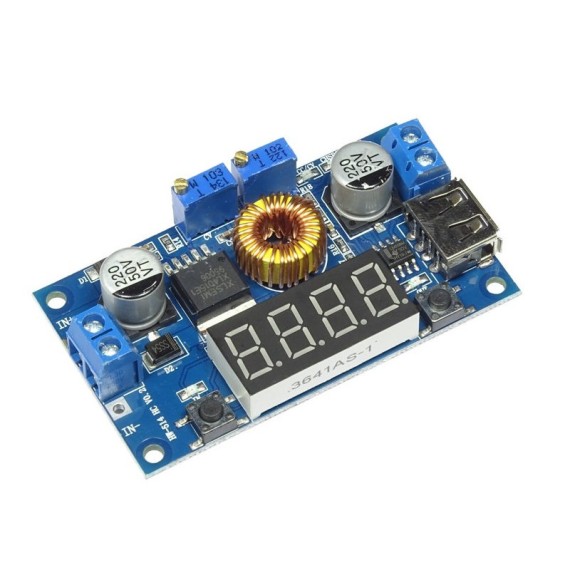

Μετατροπέας DC-DC Step-Down 1.25-32V 5A με Οθόνη LED - XL4015

από OEM
Αυτό το προϊόν είναι μια μονάδα DC/DC σταθερής συχνότητας 180 kHz (step-down), ικανή να οδηγεί φορτίο 5Α με υψηλή απόδοση, χαμηλό κυματισμό και εξαιρετική...
39-00011854
Ογκομετρικό βάρος: 0.05kg
Εγγύηση: Ως εξάρτημα, δεν καλύπτεται
Κατασκευαστής: OEM
Part Number: XL4015
Χώρα Προέλευσης: Κίνα
Διαθέσιμο
Αποστολή σε 24 ώρες
Χωρίς απόθεμα στο φυσικό κατάστημα
8.90
Χωρίς ΦΠΑ 7.18
+
Τιμές βάση ποσότητας (Λιανική - Χονδρική):
Ποσότητα 10+
Τιμή 7.12

ΠΕΡΙΓΡΑΦΗ

Αυτό το προϊόν είναι μια μονάδα DC/DC σταθερής συχνότητας 180 kHz (step-down), ικανή να οδηγεί φορτίο 5Α με υψηλή απόδοση, χαμηλό κυματισμό και εξαιρετική ρύθμιση γραμμής και φορτίου. Η μονάδα έχει έναν μετρητή τάσης για την εμφάνιση της τάσης εισόδου και της τάσης εξόδου και η τάση μπορεί να διορθωθεί μέσω του κουμπιού για να βελτιωθεί η ακρίβεια του βολτόμετρου.

Μέθοδος βαθμονόμησης βολτόμετρου:

  1. Βήματα βαθμονόμησης τάσης εξόδου
    • Βήμα 1: Ρυθμίστε το δεξί κουμπί έτσι ώστε το OUT LED να ανάβει, το βολτόμετρο να δείχνει την τιμή της τάσης εξόδου. Πατήστε το δεξί κουμπί για περισσότερο από 2 δευτερόλεπτα, αφήστε το, το βολτόμετρο και η λυχνία OUT LED αναβοσβήνουν σε συγχρονισμό, ώστε να μπείτε στη λειτουργία βαθμονόμησης τάσης εξόδου.
    • Βήμα 2: Πατήστε το δεξί κουμπί (κανονική ταχύτητα), η τιμή της τάσης αθροίζει μια μονάδα. Πατήστε το αριστερό κουμπί, μείον μια μονάδα. Επειδή μια μονάδα είναι μικρότερη από 0.1V, η ελάχιστη τάση εμφανίζεται στα 0.1V, επομένως πρέπει να πατάτε συνεχώς 1-5 φορές για να δείτε το βολτόμετρο να αλλάζει 0.1V, πόσες φορές το βολτόμετρο αλλάζει 0.1V πατώντας το πλήκτρο, ανάλογα με η τρέχουσα τάση οθόνης, όσο υψηλότερη είναι η τάση, τόσο λιγότερος είναι ο αριθμός των πιέσεων.
    • Βήμα 3: Πατήστε το δεξί κουμπί για περισσότερο από 2 δευτερόλεπτα, αφήστε το, για έξοδο από τη λειτουργία βαθμονόμησης τάσης εξόδου. Όλες οι παράμετροι έχουν ρυθμιστεί σε αυτόματη απενεργοποίηση για αποθήκευση.
  2. Βήματα βαθμονόμησης τάσης εισόδου
    • Βήμα 1: Ρυθμίστε το δεξί κουμπί έτσι ώστε το IN LED να ανάβει, το βολτόμετρο να δείχνει την τιμή της τάσης εισόδου, πατήστε το δεξί κουμπί για περισσότερα από 2 δευτερόλεπτα, αφήστε το, το βολτόμετρο και η λυχνία IN LED αναβοσβήνουν σε συγχρονισμό, ώστε να μπείτε στη λειτουργία βαθμονόμησης τάσης εισόδου.
    • Βήμα 2 και 3, σύμφωνα με τη μέθοδο βαθμονόμησης της τάσης εξόδου.



ΣΗΜΕΙΩΣΕΙΣ

  • Όταν χρησιμοποιείτε το προϊόν, οι είσοδοι και έξοδοι της μονάδας πρέπει να γειώνονται.
  • Η τάση εξόδου USB ακολουθεί την ρύθμιση εξόδου της μονάδας, ΔΕΝ έχει σταθερή έξοδο στα 5V. Κατά τη χρήση για φόρτιση σε ψηφιακό εξοπλισμό, βεβαιωθείτε ότι η τάση εξόδου USB είναι 5V.
  • Όταν αντιμετωπίζετε το πρόβλημα, ότι η μονάδα δεν μπορεί να ρυθμίσει την τάση εξόδου είναι πάντα ίση με την τάση εισόδου, περιστρέψτε αριστερόστροφα το "ποτενσιόμετρο τάσης" 10 ή περισσότερους φορές και, στη συνέχεια, χρησιμοποιήστε τη μονάδα για να ρυθμίσετε την τάση εξόδου. Επειδή η εργοστασιακά προεπιλεγμένη τάση εξόδου είναι περίπου 20V.

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

Εγγύηση:
Ως εξάρτημα, δεν καλύπτεται
Είδος Περιφερειακού:
  • Step-Down
Κατασκευαστής
:
OEM
Part Number:
XL4015
Τάση Εισόδου:
5-36Volt
Τάση Εξόδου:
1.25-32Volt
Ένταση Εξόδου:
5Amp
Μικτό Βάρος:
0.05kg
Χώρα Προέλευσης:
Κίνα

ΕΠΙΠΛΕΟΝ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

  • Input voltage range: 5-36V DC
  • Output voltage range: 1.25-32V DC adjustable
  • Output current: max 5A
  • Output power: 75W
  • High efficiency up to 96%
  • Voltmeter error: 0.05V
  • Dimensions: 68x38x10mm
  • Power indicator: Yes
  • Short circuit protection: Yes (limit current 8A)
  • Over-temperature protection: Yes (shutdown output automatically after over temperature)
  • Input Reverse Polarity Protection: None (cascade high current diode if required)
  • Wiring: IN+/- Input, OUT+/- Output
  • Built-in current limit function
