Display 3.2" 320x240 Resistive Touch LCD (Parallel & SPI)

31-00016498
3.2inch 320x240 Touch LCD (D)
ΚατασκευαστήςWaveshare Part Number3.2inch 320x240 Touch LCD (D)
Διαθέσιμο
Αποστολή σε 24 ώρες
€2100
Waveshare
Ποσοτικές εκπτώσεις:
Ποσότητα
10+
Τιμή
€18.90
+ −
Αγαπημένα
Κάνε μια ερώτηση
Gropbotronics Store Availability
Διαθεσιμότητα Καταστημάτων
Πληρωμή & Μεταφορικά

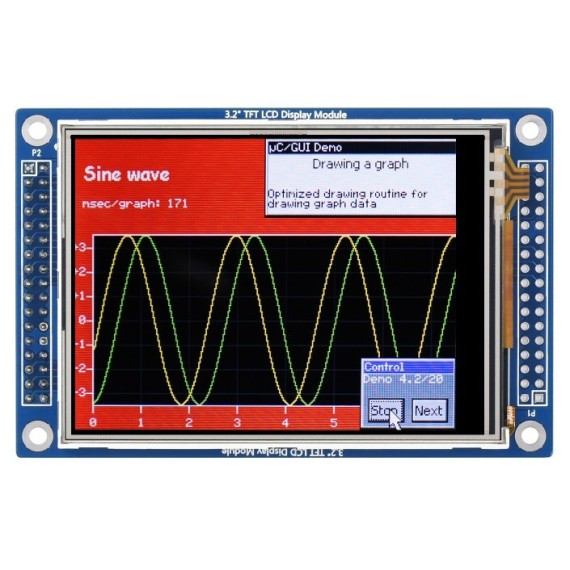

3.2inch 320x240 Touch LCD (D)
LCD Controller ILI9341, Touch Panel Controller XPT2046

Comes With Example For STM32



ΣΗΜΕΙΩΣΕΙΣ

  • This product should work with MCUs with 2.2V~3.6V IO voltage ONLY.

Interface Definition

PIN NO. SYMBOL DESCRIPTION FUNCTION
1 5V 5V power supply When powered from 5V supply,
Pin 1 & Pin 2 as power input,
Pin 33 & Pin 34 provide 3.3V output.
2 GND Ground GND
3 ~ 18 D0 ~ D15 Data pin D0-D15
19 CS LCD chip select Low active
20 RS Instruction/Data register selection RS = 1 : Data Register
RS = 0 : Instruction Register
21 WR Write WR = 0, RD = 1
22 RD Read WR = 1, RD = 0
23 RESET Reset the controller chip Low active
24 NC Not connect Not connect
25 BLVCC 5V or 3.3V Backlight VCC
26 BLGND Ground Backlight GND
27 BLCNT Backlight brightness adjustment Control the backlight brightness via PWM
28 TP_IRQ Touch panel interrupt Low level while the touch panel detects pressing
29 TP_CS Touch panel chip select Low active
30 TP_SCK Touch panel SPI clock connects to SPI SCK
31 TP_SI Touch panel data input connects to SPI MOSI
32 TP_SO Touch panel data output connects to SPI MISO
33 3.3V 3.3V power supply When powered from 3.3V supply,
Pin 33 & Pin 34 as power input,
Pin 1 & Pin 2 keep NC.
34 GND Ground
  • Operating Voltage: 3.3V
  • Resolution: 320×240 Pixels
  • Interface:
    • 8080 Parallel
    • SPI
  • Display Size: 48.6×64.8mm
  • Display Panel: TN
  • Pixel Pitch: 0.198×0.198mm
  • LCD Controller: ILI9341
  • Module Size: 94.97×62.24mm

Κατασκευαστής
Waveshare
Part Number
3.2inch 320x240 Touch LCD (D)
Εγγύηση
12 Μήνες Εγγύηση Κατασκευαστή
Καθ. Βάρος
0.023kg
Μέγεθος Οθόνης
3.2 "
Ανάλυση
320x240
Αναλογία Οθόνης
  • 8:5
Χρώμα
  • Colorful
Οθόνη Aφής
Resistive
Διασύνδεση
  • Parallel
  • SPI
