Gravity 2-Channel I2C DAC Module (0-10V)

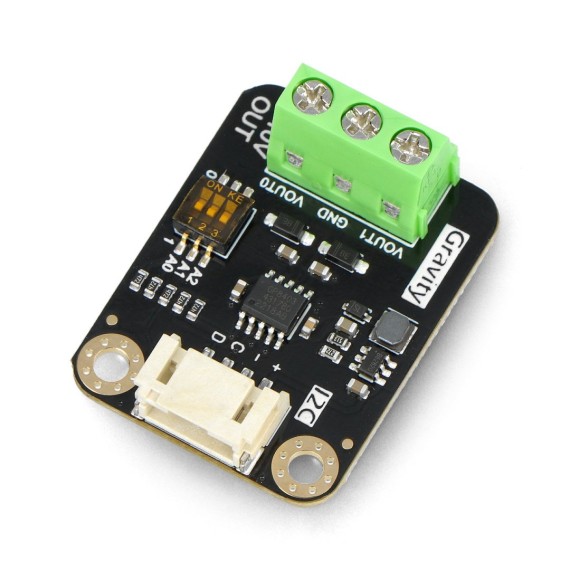

Gravity GP8403 I2C to 0-5V/10V DAC Module - 2-CH 12-bit

Κωδικός:

25-00016687

Part Number: DFR0971

ΚατασκευαστήςDFRobot Part NumberDFR0971

Διαθέσιμο

Αποστολή σε 24 ώρες

€12⁴⁰

+ −

Κάνε μια ερώτηση

Διαθεσιμότητα Καταστημάτων

Πληρωμή & Μεταφορικά

Περιγραφή
Χαρακτηριστικά

Αυτή η μονάδα DAC I2C 2 καναλιών μπορεί να εξάγει τάση 0-10 V, η οποία αποτελεί standard driver οδήγησης σε βιομηχανικές εφαρμογές. Μπορεί να χρησιμοποιηθεί ευρέως με τις περισσότερες συσκευές 0-10V στις αγορές, όπως ελεγκτές φωτός, μετατροπείς, βαλβίδες, αντλίες κ.λπ., μέσω προγραμματισμού Arduino.

Επιπλέον, αυτή η μονάδα υποστηρίζει 8 διαφορετικές διευθύνσεις I2C, οι οποίες μπορούν να αλλάξουν χρησιμοποιώντας τον ενσωματωμένο διακόπτη DIP, επιτρέποντας μια σειρά 16 συσκευών.

ΤΟ ΠΑΚΕΤΟ ΠΕΡΙΕΧΕΙ

Gravity: 2-Channel 0-10V I2C DAC Module x1
Gravity I2C/UART Sensor Cable x1

Operating Voltage: 3.3V~5V
I2C Interface: PH2.0-4P (Gravity Line Sequence)
Chip Type: GP8403
Input Signal: 12Bit (0x000 - 0xFFF)
Input I2C Signal High Level: 2.7V - 5V
VOUT0 Output Voltage: 0 - 10V
VOUT1 Output Voltage: 0 - 10V
Output Voltage Error: ＜ 0.5%
Linearity Error of Output Voltage: 0.1%
Power Consumption: ＜ 4mA
Output Short-circuit Protection
Support 3.3V-5V power supply
Output voltage error is less than 0.5%
Output short-circuit protection
Two-channel 0-5V/0-10V output for connecting to and controlling standard analog voltage devices
Gravity interface, I2C communication, Arduino control, suitable for program automation control
Adjustable 8-way I2C addresses, able to control 16 devices at the same time

Applications:

Intelligent function signal generator
Automatic controlling of lighting or fountain
Automatic and quick transformation of small equipment
Automatic debugger for electromechanical equipment
Transformation of small test equipment

Selection Guide

Module	Gravity GP8503 I2C to 0-2.5V/VCC DAC Module - 2-CH 12-bit	Gravity GP8501 PWM to 0-2.5V/VCC DAC Module - 2-CH	Gravity GP8512 I2C to 0-2.5V/VCC DAC Module - 1-CH 15-bit	Gravity GP8403 I2C to 0-5V/10V DAC Module - 2-CH 12-bit	Gravity GP8413 I2C to 0-5V/10V DAC Module - 2-CH 15-bit	Gravity GP8211S I2C to 0-5V/10V DAC Module - 1-CH 15-bit	Gravity GP8101S PWM to 0-5V/10V DAC Module - 1-CH	Gravity GP8302 I2C to 4-20mA DAC Module - 1-CH 12-bit
SKU	DFR1034	DFR1037	DFR1035	DFR0971	DFR1073	DFR1071	DFR1036	DFR0972
Chip	GP8503	GP8501	GP8512	GP8403	GP8413	GP8211S	GP8101S	GP8302
Input	I2C	PWM	I2C	I2C	I2C	I2C	PWM	I2C
Output	0-2.5V/VCC	0-2.5V/VCC	0-2.5V/VCC	0-5V/10V	0-5V/10V	0-5V/10V	0-5V/10V	0-25mA
Channels	2	2	1	2	2	1	1	1
Resolution	12bit	8bit	15bit	12bit	15bit	15bit	8bit	12bit
Linearity error	0.10%	0.10%	0.01%	0.10%	0.01%	0.01%	0.10%	0.10%
