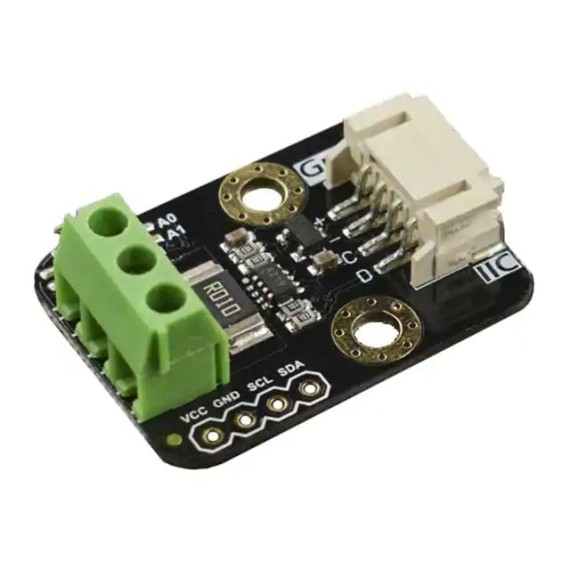

Gravity I2C Ψηφιακός Μετρητής Watt

25-00016131
SEN0291
ΚατασκευαστήςDFRobot Part NumberSEN0291
Διαθέσιμο
Αποστολή σε 24 ώρες
€940
DFRobot
+ −
Αγαπημένα
Κάνε μια ερώτηση
Gropbotronics Store Availability
Διαθεσιμότητα Καταστημάτων
Πληρωμή & Μεταφορικά

Gravity: I2C Digital Wattmeter είναι μια μονάδα μέτρησης υψηλής ανάλυσης, υψηλής ακρίβειας, μεγάλης κλίμακας που μπορεί να μετρήσει την τάση, το ρεύμα και την ισχύ διαφόρων ηλεκτρονικών μονάδων και ηλεκτρικού εξοπλισμού εντός 26V 8A και το μέγιστο σχετικό σφάλμα δεν είναι μεγαλύτερο από ± 0,2% (Απαιτείται μια απλή χειροκίνητη βαθμονόμηση πριν από τη χρήση). Μπορεί να χρησιμοποιηθεί για την κατανάλωση ενέργειας ή την αξιολόγηση της διάρκειας ζωής της μπαταρίας συστημάτων ηλιακής ενέργειας, μπαταρίας, κινητήρων, controller ή ηλεκτρονικών μονάδων.

Η μονάδα υιοθετεί τσιπ παρακολούθησης ρεύματος/ισχύς μηδενικής μετατόπισης θερμοκρασίας TI INA219 και αντίσταση δειγματοληψίας κράματος 10mΩ υψηλής ισχύος 2W. Η ανάλυση τάσης και ρεύματος μπορεί να φτάσει τα 4mV και 1mA αντίστοιχα. Υπό τις συνθήκες μέτρησης πλήρους κλίμακας, το μέγιστο σχετικό σφάλμα μέτρησης τάσης και ρεύματος μπορεί να υπερβαίνει το ±0,2%. Παρέχει επίσης τέσσερις διευθύνσεις I2C που μπορούν να διαμορφωθούν μέσω του διακόπτη DIP 2P. Η μονάδα μετρά με ακρίβεια τα αμφίδρομα ρεύματα high-side (ρεύμα που διαρρέει το τροφοδοτικό ή το θετικό της μπαταρίας), το οποίο είναι ιδιαίτερα χρήσιμο σε εφαρμογές ηλιακού ή μετρητή μπαταρίας όπου η μπαταρία χρειάζεται φόρτιση και εκφόρτιση. Αυτή η κατάσταση μπορεί απλά να προσδιοριστεί από θετικές ή αρνητικές ενδείξεις ρεύματος. Στις εφαρμογές του κινητήρα, το ρεύμα μπορεί να παρακολουθείται σε πραγματικό χρόνο παρακολουθώντας εάν το ρεύμα του κινητήρα είναι πολύ μεγάλο λόγω υπερφόρτωσης. Επιπλέον, μπορείτε να χρησιμοποιήσετε αυτήν τη μονάδα για να μετρήσετε την κατανάλωση ενέργειας διαφόρων ηλεκτρονικών μονάδων ή ολόκληρου του έργου για να αξιολογήσετε τη διάρκεια ζωής της μπαταρίας.

Διάγραμμα Σύνδεσης

Gravity: I2C Digital Wattmeter Connection Diagram (Arduino UNO)

Gravity: I2C Digital Wattmeter Connection Diagram (Raspberry Pi 3B)

Measuring the power consumption of the Gravity: pH meter

Monitor the power consumption of the solar panel, battery and outputs of a solar system



ΤΟ ΠΑΚΕΤΟ ΠΕΡΙΕΧΕΙ

  • 1x Gravity: I2C Digital Wattmeter
  • 1x XH2.54-4P Black Header
  • 1x Gravity-4P I2C/UART Sensor Wire
  • Input Voltage (VCC) : 3.3V~5.5V
  • Voltage Range (IN+ or IN- relative to GND): 0 ~ 26 V
  • Voltage Resolution: 4 mV
  • Voltage Relative Error: <±0.2% (Typical)
  • Current Range: 0 ~ ±8A (Bidirectional current)
  • Current Resolution: 1mA
  • Current Relative Error: <±0.2% (Typical, manual calibration required)
  • Power Range: 0 ~ 206 W
  • Power Resolution: 20 mW (Hardware) / 4 mW (Software)
  • Quiescent Current: 0.7 mA
  • Interface: Gravity I2C (logic level: 0-3.3V)
  • I2C Address: Four options 0x40, 0x41, 0x44, 0x45
  • Dimension: 30.0x22.0mm
  • Weight: 4g

  • High precision, high resolution, large range, low temperature drift
  • Bidirectional current high side measurement
  • Compatible with 3.3V/5V controller
  • Sophisticated and compact, easy to embed in the project
  • Applocations:
    • Solar Power Management
    • Battery Fuel Gauge
    • Electronic Module Power Evaluation
Κατασκευαστής
DFRobot
Part Number
SEN0291
Εγγύηση
Ως εξάρτημα, δεν καλύπτεται
Καθ. Βάρος
0.015kg
Τύπος Αισθητήρα
  • Ρεύματος
Τυπική Τάση Εισόδου
  • 3.3VDC
  • 5VDC
Ρεύμα Λειτουργίας
1mA
Διασύνδεση
  • Ψηφιακή
Πρωτόκολλο Eπικοινωνίας
  • I2C
