Kitronik Pico Motor Driver Board

από Kitronik


83-00005331
Ογκομετρικό βάρος: 0.01kg
Εγγύηση: Ως εξάρτημα, δεν καλύπτεται
Κατασκευαστής: Kitronik
Part Number: 5331
Χώρα Προέλευσης: Ηνωμένο Βασίλειο
Πληροφορίες: Το προϊόν είναι εξάρτημα και δεν αποτελεί έτοιμη συσκευή.
Διαθέσιμο
Αποστολή σε 24 ώρες
Χωρίς απόθεμα στο φυσικό κατάστημα
12.90
Χωρίς ΦΠΑ 10.40
+

ΠΕΡΙΓΡΑΦΗ

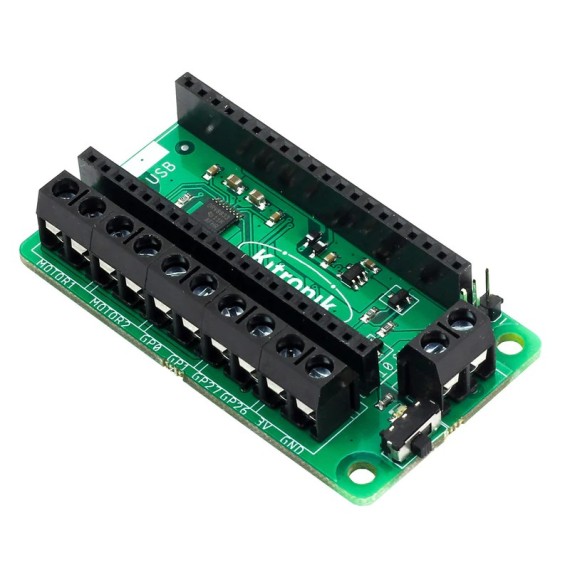

Κάντε το Raspberry Pi Pico τον πυρήνα του νέου σας έργου με buggy με το Kitronik Compact Motor Driver Board για το Raspberry Pi Pico.

Αυτή η πλακέτα επιτρέπει στο Raspberry Pi Pico (συνδεδεμένο μέσω pin header) να οδηγεί δύο κινητήρες ταυτόχρονα με πλήρη έλεγχο εμπρός, όπισθεν και στάσης, καθιστώντας το ιδανικό για έργα με buggy ελεγχόμενα από το Pico. Εναλλακτικά, η πλακέτα μπορεί να χρησιμοποιηθεί για την τροφοδοσία ενός βηματικού κινητήρα. Η πλακέτα διαθέτει το IC του motor driver DRV8833, το οποίο έχει ενσωματωμένη προστασία από βραχυκύκλωμα, έναντι ρεύματος και θερμική προστασία.

Η πλακέτα έχει 4 εξωτερικές συνδέσεις σε ακίδες GPIO και τροφοδοσία 3V και GND από το Pico. Αυτό επιτρέπει πρόσθετες επιλογές IO για τις κατασκευές με buggy που μπορούν να διαβαστούν ή να ελεγχθούν από το Pico. Επιπλέον, υπάρχει ένας διακόπτης ενεργοποίησης/απενεργοποίησης και LED κατάστασης τροφοδοσίας, που σας επιτρέπει να δείτε με μια ματιά εάν η πλακέτα είναι ενεργοποιημένη και να εξοικονομήσετε τις μπαταρίες σας όταν το έργο σας δεν χρησιμοποιείται.

Για να χρησιμοποιήσετε την πλακέτα motor driver, το Pico θα πρέπει να έχει συγκολλημένα pin header και να είναι τοποθετημένη σταθερά στον σύνδεσμο. Η πλακέτα παράγει μια ρυθμιζόμενη παροχή που τροφοδοτείται στην υποδοχή 40-way για να τροφοδοτήσει το Pico, αφαιρώντας την ανάγκη να τροφοδοτηθεί απευθείας το Pico. Η πλακέτα του motor driver τροφοδοτείται είτε μέσω βιδωτών ακροδεκτών είτε μέσω μιας υποδοχής τύπου σερβομηχανισμού.

Η Kitronik έχει αναπτύξει ένα micro-python module και ένα δείγμα κώδικα για την υποστήριξη της χρήσης της πλακέτας Motor Driver με το Pico. Αυτός ο κωδικός είναι διαθέσιμος στο GitHub repo.



ΣΗΜΕΙΩΣΕΙΣ

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

Εγγύηση:
Ως εξάρτημα, δεν καλύπτεται
Τύπος HAT:
  • Motor Driver
Κατασκευαστής
:
Kitronik
Part Number:
5331
Καθαρό Βάρος:
0.01kg
Χώρα Προέλευσης:
Ηνωμένο Βασίλειο
Πληροφορίες:
Το προϊόν είναι εξάρτημα και δεν αποτελεί έτοιμη συσκευή.
Συμβατό Raspberry:
  • Pico

ΕΠΙΠΛΕΟΝ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

  • Supply Voltage: 3 - 10.8V
  • Number of Motor Channels: 2 DC / 1 Stepper
  • Motor Voltage: Same as Supply Voltage
  • Max Motor Current: 1.5 Amps / Motor
  • IO: 4 GPIO
  • Additional Connections: +3v, GND
  • Dimensions: 63x35x11.6mm
  • PCB Thickness: 1.6mm
  • Mounting Holes (Diameter): 3mm

ΔΥΝΑΤΟΤΗΤΕΣ

  • A compact yet feature-packed board designed to sit at the heart of your Raspberry Pi Pico robot buggy projects.
  • The board can drive 2 motors simultaneously with full forward, reverse, and stop control.
  • It features the DRV8833 motor driver IC, which has built-in short circuit, over current and thermal protection.
  • Additionally, the board features an on/off switch and power status LED.
  • Power the board via a terminal block style connector.
  • The 3V and GND pins are also broken out, allowing external devices to be powered.
  • Code it with MicroPython via an editor such as the Thonny editor.

ΒΙΝΤΕΟ

Kitronik Motor Driver Board for Raspberry Pi Pico

Make the Raspberry Pi Pico the core of your buggy builds with the Kitronik Compact Motor Driver Board for Raspberry Pi Pico. This board allows the Raspberry Pi Pico (connected via pin header) to drive two motors simultaneously with full forward, reverse & stop control, making it ideal for Pico controlled buggy projects. It features the DRV8833 motor driver IC, which has a built-in short circuit, over current and thermal protection.
