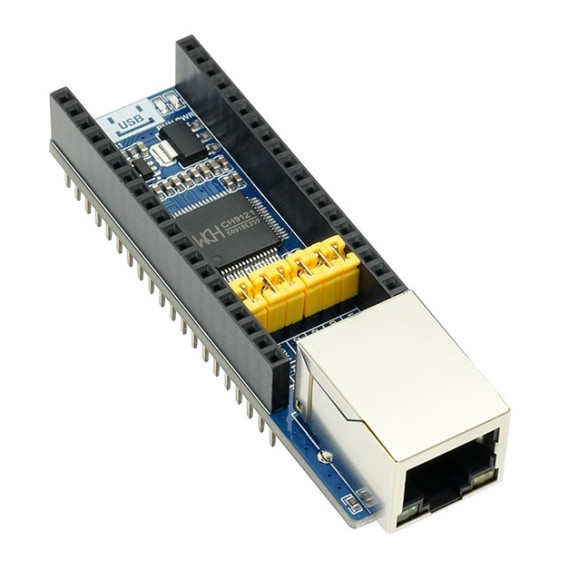

Waveshare Pico Ethernet to UART Converter

από WAVESHARE
Μετατροπέας Ethernet σε UART για Raspberry Pi Pico, 10/100M Ethernet, που ενεργοποιεί την επικοινωνία δικτύου μέσω UART.
31-00020410
Ογκομετρικό βάρος: 0kg
Εγγύηση: Ως εξάρτημα, δεν καλύπτεται
Κατασκευαστής: WAVESHARE
Part Number: Pico-ETH-CH9121
Χώρα Προέλευσης: Κίνα
Διαθέσιμο
Αποστολή σε 24 ώρες
Χωρίς απόθεμα στο φυσικό κατάστημα
14.80
Χωρίς ΦΠΑ 11.94
+
Τιμές βάση ποσότητας (Λιανική - Χονδρική):
Ποσότητα 10+
Τιμή 13.32

ΠΕΡΙΓΡΑΦΗ

Ethernet To UART Converter For Raspberry Pi Pico, 10/100M Ethernet, Enabling Network Communication Through UART

Features:

  • Standard Raspberry Pi Pico header, supports Raspberry Pi Pico series
  • Onboard Ethernet to UART transparent transceiver, 2-CH UART, standalone transparent transmission for each channel
  • Onboard jumpers for pin configurations
  • Embedded Ethernet MAC and PHY layers
  • Bi-direction transparent data transmission between UART and Ethernet
  • 10/100M, full-duplex/half-duplex auto-negotiation Ethernet interface, 802.3-compliant
  • Auto-MDI/MDIX, detect and switch cable type automatically
  • Supports DHCP auto-obtained IP and DNS domain access
  • Network parameter configuration like chip operating mode, port, IP, via host computer software or UART command
  • Four operating modes: TCP CLIENT, TCP SERVER, UDP CLIENT, UDP SERVER
  • Full-duplex or half-duplex UART communication, supports RS485 RX/TX auto switch (external RS485 controller required)
  • Supports virtual serial port software (provided)
  • KEEPALIVE mechanism support
  • Comes with development resources and manual (examples for Pico/Raspberry Pi/Arduino/STM32)

What's On Board

  1. UART 2 connection indicator
  2. UART 1 connection indicator
  3. CH9121 running status indicator
  4. Power indicator
  5. CH9121 driver chip
  1. AMS1117-3.3V power IC
  2. RT9193-18GB power IC
  3. Ethernet connector
  4. Interface pin configuration jumpers

Pinout Definition

Raspberry Pi Pico Header Compatibility

Onboard Female Pin Header For Direct Attaching To Raspberry Pi Pico
Breakout Key Pins, For Use With Other Host Boards

ΣΗΜΕΙΩΣΕΙΣ

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

Εγγύηση:
Ως εξάρτημα, δεν καλύπτεται
Τύπος HAT:
  • Ethernet
Κατασκευαστής
:
WAVESHARE
Part Number:
Pico-ETH-CH9121
Μικτό Βάρος:
0.001kg
Χώρα Προέλευσης:
Κίνα
Συμβατό Raspberry:
  • Pico

ΕΠΙΠΛΕΟΝ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

  • Operating Voltage: 3.3V/5V
  • Operating CURRENT: 140mA
  • Operating Mode: TCP/UDP
  • Baudrate: 300bps ~ 921.6Kbps
  • UART TTL: 3.3V / 5V compatible
  • Dimensions: 74.54 × 21.00(mm)
  • Operating Temperature: -40℃ ~ 85℃
  • Storage Condition: -55℃ ~ 125℃

ΔΥΝΑΤΟΤΗΤΕΣ

Application Scenario

Four Operating Modes:

  • TCP CLIENT
  • TCP SERVER
  • UDP CLIENT
  • UDP SERVER
