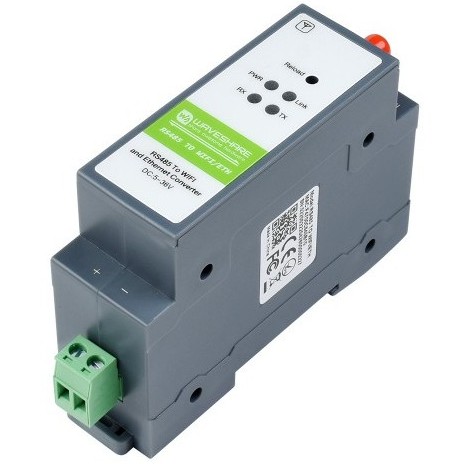

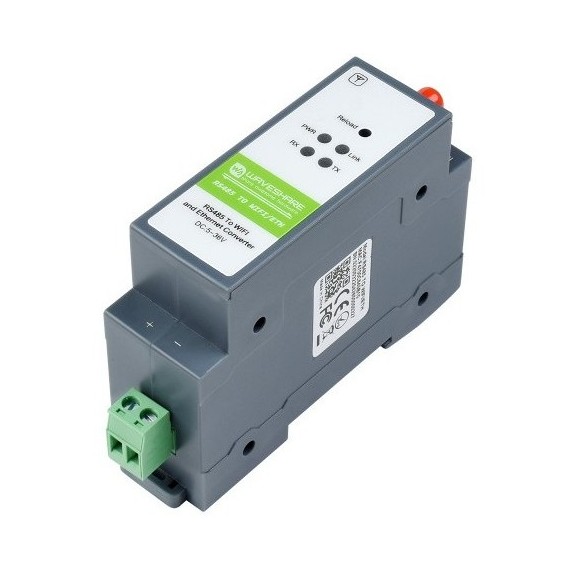

Rail-Μount RS485 to WIFI/ETH Module

31-00021968
RS485 TO WIFI/ETH
ΚατασκευαστήςWaveshare Part NumberRS485 TO WIFI/ETH
Διαθέσιμο
Αποστολή σε 24 ώρες
€4490
Waveshare
Ποσοτικές εκπτώσεις:
Ποσότητα
10+
Τιμή
€40.41
+ −
Αγαπημένα
Κάνε μια ερώτηση
Gropbotronics Store Availability
Διαθεσιμότητα Καταστημάτων
Πληρωμή & Μεταφορικά

RS485 σε WIFI/Ethernet Module

  • Σειριακός διακομιστής RS485 με βάση ράγας
  • Πύλη Modbus
  • Πύλη MQTT

Αυτή είναι μια πύλη λήψης δεδομένων συσκευής RS485 / IoT σχεδιασμένη για βιομηχανικό περιβάλλον. Συνδυάζει πολλές λειτουργίες σε μία, όπως σειριακό διακομιστή, πύλη Modbus, πύλη MQTT, RS485 σε HTTPD Client, κ.λπ. Με τις θύρες RS485, WIFI και Ethernet, η μονάδα μπορεί να πραγματοποιήσει λειτουργίες όπως σειριακό σε WIFI, σειριακό σε Ethernet, Ethernet σε WIFI και ούτω καθεξής. Χρησιμοποιώντας βιδωτούς ακροδέκτες για είσοδο ρεύματος, υποστηρίζει τροφοδοτικό ευρείας εμβέλειας 5~36V. Σχεδιασμός θήκης flame-retardant V0 σε ράγα, μικρό σε μέγεθος, εύκολο στην εγκατάσταση. Είναι κατάλληλο για εφαρμογές όπως η απόκτηση δεδομένων, η πύλη IoT, η ασφάλεια και η ασφάλεια IoT και η έξυπνη παρακολούθηση οργάνων...

Πρωτεύουσα Λειτουργία

Υποστήριξη RS485 σε WIFI, RS485 σε Ethernet, Ethernet σε WIFI, κ.λπ.

Σειριακός διακομιστής Rail-Mount

Βιομηχανική υποστήριξη βάσης ράγας, εύκολη εγκατάσταση, συμπαγές μέγεθος, οικονομικά αποδοτικό

Διάγραμμα μπλοκ συνάρτησης

Υποστήριξη πύλης Modbus

Υποστήριξη Modbus TCP και Modbus RTU Interconversion Mode

ΤΟ ΠΑΚΕΤΟ ΠΕΡΙΕΧΕΙ

  1. RS485 TO WIFI/ETH x1
  2. Antenna x1
12

Υποστήριξη λειτουργίας διαφανούς μετάδοσης

Υποστηρίζει TCP Server / TCP Client / UDP Server / UDP Client

Λειτουργία σειριακής εντολής

Ο χρήστης στέλνει δεδομένα στον διακομιστή σύμφωνα με το πρωτόκολλο
Αποστολή δεδομένων σε διαφορετικούς διακομιστές χωρίς επανεκκίνηση

Υποστήριξη HTTPD Client Mode

Αφού ο χρήστης ορίσει το HTTP header μέσω εντολών AT ή ιστοσελίδας, η μονάδα μπορεί να στείλει δεδομένα στον διακομιστή HTTP ή να λάβει δεδομένα από τον διακομιστή HTTP

Υποστήριξη λειτουργίας MQTT

Οι συσκευές μπορούν να εγγραφούν σε άλλα μηνύματα πελάτη MQTT και μπορούν να δημοσιεύουν πληροφορίες θέματος στον διακομιστή. Υποστηρίζει συνδρομή 6 μηνυμάτων και δημοσίευση 6 θεμάτων, ευρύτερο εύρος χρήσης και πιο εφαρμόσιμα σενάρια. Οι χρήστες μπορούν να δουν πληροφορίες που σχετίζονται με τη συσκευή μέσω τερματικών συσκευών ή πλατφορμών cloud



AT Λειτουργία εντολών

Ο χρήστης μπορεί να ρωτήσει την τρέχουσα κατάσταση της μονάδας ή να ορίσει σχετικές παραμέτρους, στέλνοντας εντολές AT



  • Outline:
    • Communication interface: RS485, screw terminal
    • Power supply: 5 ~ 36V DC, screw terminal
    • Case: PC + ABS, V0 flame retardant grade
    • Dimensions: 109.66x28x64.71mm
  • Communication:
    • Ethernet: 10 / 100M auto-negotiation RJ45 connector
    • WIFI: 802.11b/g/n compliant
    • Serial port: RS485 interface (Anti-surge, Lightningproof, Over-current protection)
  • Wireless Specification:
    • Frequency Band: 2.412 ~ 2.484 GHz
    • Wireless network: Station / AP / AP+Station Mode
    • Security mechanism: WPA-PSK / WPA2-PSK
    • Encryption type: TKIP / AES
    • Transmitting power:
      • 802.11b: +19dBm (Max.@11Mbps)
      • 802.11g: +18dBm (Max.@54Mbps)
      • 802.11n: +17dBm (Max.@HT20, MCS7); +17dBm (Max.@HT40, MCS7)
    • Receiving sensitivity:
      • 802.11b: -89dBm (@11Mbps)
      • 802.11g: -81dBm (@54Mbps)
      • 802.11n: -73dBm (@HT20, MCS7); -71dBm (@HT40, MCS7)
  • Serial Specification:
    • Baudrate: 300 ~ 460800 bps
    • Parity bit: none, odd, even, mark, space
    • Data bit: 5 ~ 9 bits
    • Flow control: N/A
  • Software:
    • Protocol: TCP / UDP / ARP / ICMP / DHCP / DNS / HTTP / MQTT
    • Configuration: host, web browser, serial AT command
    • Communication method: TCP/IP direct communication, VCOM
    • Operating mode: Transparent transmission, serial command, HTTPD Client, Modbus TCP to Modbus RTU
  • Environment Requirement:
    • Operating temperature: -40℃ ~ 85℃
    • Storage temperature: -45℃ ~ 125℃
    • Humidity range: 5% ~ 95% relative humidity

Interface Introduction

Outline Dimensions

Multi Configuration Methods
Supports muliti configuration methods such as hosts, Web Browser and serial port Configuration

Socket Distribution Protocol
In the transparent transmission mode, the serial device can send data to the specified Socket link; the network data of each Socket is sent to the serial device through the serial port.

Hardware Protection
ESD Level 4 Static Protection, Level 3 Surge Protection, EFT Level 3 Electrical Fast Transient/Burst Protection.

Customized registration packets, heartbeat packets
The registration package is used to identify the device information to the server, so that the server can identify the device.

Εγγύηση
Ως εξάρτημα, δεν καλύπτεται
Κατασκευαστής
Waveshare
Μικτό Βάρος
0.1kg
