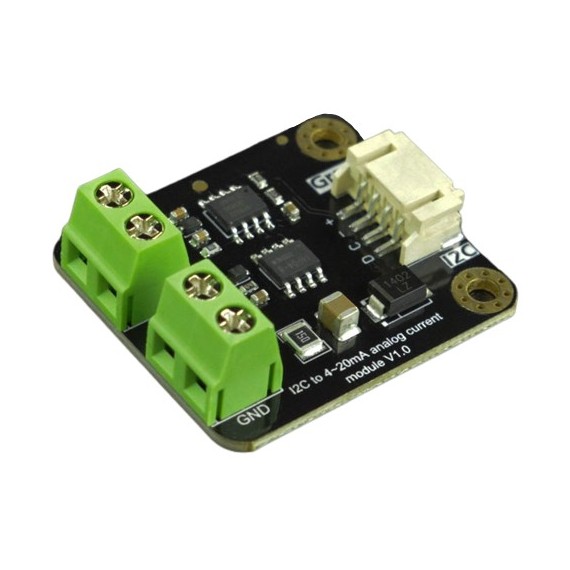

Gravity I2C 4-20mA DAC Module (Arduino Compatible)

Gravity GP8302 I2C to 4-20mA DAC Module - 1-CH 12-bit

Κωδικός:

25-00016665

Part Number: DFR0972

ΚατασκευαστήςDFRobot Part NumberDFR0972

Διαθέσιμο

Αποστολή σε 24 ώρες

€13⁶⁰

+ −

Κάνε μια ερώτηση

Διαθεσιμότητα Καταστημάτων

Πληρωμή & Μεταφορικά

Περιγραφή
Χαρακτηριστικά

Αυτή είναι μια μονάδα DAC I2C που εξάγει ρεύμα 0-25mA. Προσφέρει ακριβέστερη έξοδο ρεύματος 4-20mA μετά τη βαθμονόμηση, η οποία μπορεί να χρησιμοποιηθεί με τις περισσότερες συσκευές 4-20mA, όπως κινητήρες, inverters, βαλβίδες, αντλίες κ.λπ., μέσω προγραμματισμού Arduino.

Ένδειξη λειτουργίας

ΤΟ ΠΑΚΕΤΟ ΠΕΡΙΕΧΕΙ

Gravity: I2C 4-20mA DAC Module (Arduino Compatible) x1
Gravity I2C/UART Sensor Connector x1

Σύνδεση υλικού

Chip Type: GP8302
Input Signal Range: 12Bit, 0x000-0xFFF (0-25mA)
Input I2C Signal High Level: 2.7V-5V
Power Supply: 18V-24V (24V recommended)
Accuracy: 0.5% before calibration, 0.2% after calibration
Power Consumption: ＜5mA
Start-up Time: ＜2ms
Operating Temperature: -40°C to 125°C
Load Resistance: Maximum 450Ω load capacity for 18V power supply, maximum 750Ω for 24V
Output Current: 0-25mA
I2C Address: 0x58
0-25mA output, more accurate current within 4-20mA available after calibration
Gravity interface, I2C communication
High accuracy, 0.2% linearity error
18-24V power supply

Applications:
- Function signal generator
- Automatic controller for lighting or fountain
- Automatic and quick transformation of small equipment
- Electromechanical equipment debugging
- Transformation of small test device

Selection Guide

Module	Gravity GP8503 I2C to 0-2.5V/VCC DAC Module - 2-CH 12-bit	Gravity GP8501 PWM to 0-2.5V/VCC DAC Module - 2-CH	Gravity GP8512 I2C to 0-2.5V/VCC DAC Module - 1-CH 15-bit	Gravity GP8403 I2C to 0-5V/10V DAC Module - 2-CH 12-bit	Gravity GP8413 I2C to 0-5V/10V DAC Module - 2-CH 15-bit	Gravity GP8211S I2C to 0-5V/10V DAC Module - 1-CH 15-bit	Gravity GP8101S PWM to 0-5V/10V DAC Module - 1-CH	Gravity GP8302 I2C to 4-20mA DAC Module - 1-CH 12-bit
SKU	DFR1034	DFR1037	DFR1035	DFR0971	DFR1073	DFR1071	DFR1036	DFR0972
Chip	GP8503	GP8501	GP8512	GP8403	GP8413	GP8211S	GP8101S	GP8302
Input	I2C	PWM	I2C	I2C	I2C	I2C	PWM	I2C
Output	0-2.5V/VCC	0-2.5V/VCC	0-2.5V/VCC	0-5V/10V	0-5V/10V	0-5V/10V	0-5V/10V	0-25mA
Channels	2	2	1	2	2	1	1	1
Resolution	12bit	8bit	15bit	12bit	15bit	15bit	8bit	12bit
Linearity error	0.10%	0.10%	0.01%	0.10%	0.01%	0.01%	0.10%	0.10%
