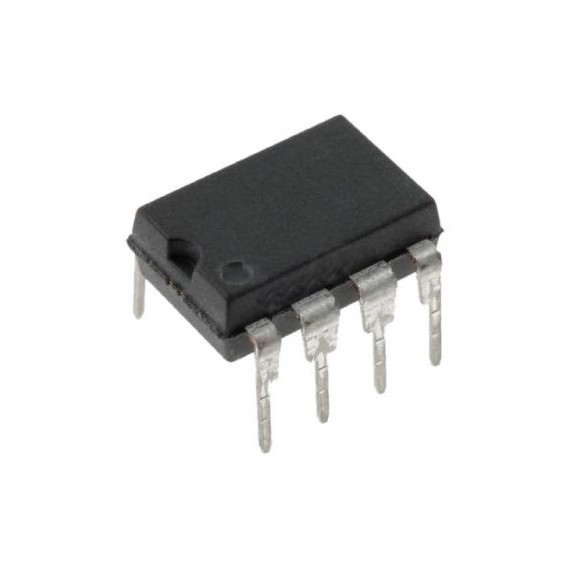

Half-Bridge Driver IR2104PBF

από Infineon
The IR2104(S) are high voltage, high speed power MOSFET and IGBT drivers with dependent high and low side referenced output channels. Proprietary HVIC and...
05-00021040
Ογκομετρικό βάρος: 0kg
Εγγύηση: Ως εξάρτημα, δεν καλύπτεται
Κατασκευαστής: Infineon
Part Number: IR2104PBF
Χώρα Προέλευσης: ΗΠΑ
Διαθέσιμο
Αποστολή σε 24 ώρες
Χωρίς απόθεμα στο φυσικό κατάστημα
2.20
Χωρίς ΦΠΑ 1.77
+

ΠΕΡΙΓΡΑΦΗ

The IR2104(S) are high voltage, high speed power MOSFET and IGBT drivers with dependent high and low side referenced output channels. Proprietary HVIC and latch immune CMOS technologies enable ruggedized monolithic construction. The logic input is compatible with standard CMOS or LSTTL output, down to 3.3V logic. The output drivers feature a high pulse current buffer stage designed for minimum driver cross-conduction. The floating channel can be used to drive an N-channel power MOSFET or IGBT in the high side configuration which operates from 10 to 600 volts.

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

Εγγύηση:
Ως εξάρτημα, δεν καλύπτεται
Θήκη:
DIP8
Κατασκευαστής
:
Infineon
Part Number:
IR2104PBF
Μικτό Βάρος:
0.001kg
Χώρα Προέλευσης:
ΗΠΑ

ΕΠΙΠΛΕΟΝ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

  • Mounting Style: Through Hole
  • Package/Case: PDIP-8
  • Product: Half-Bridge Drivers
  • Number of Drivers: 2 Driver
  • Output Current: 130 mA
  • Configuration: Inverting, Non-Inverting
  • Rise Time: 170 ns
  • Fall Time: 90 ns
  • Supply Voltage - Max: 20 V
  • Supply Voltage - Min: 10 V
  • Propagation Delay - Max: 820 ns
  • Minimum Operating Temperature: - 40 C
  • Maximum Operating Temperature: + 125 C
  • Type: High and Low Side
  • Packaging: Tube
  • Features: Synchronous
  • Number of Outputs: 2 Output
  • Brand: Infineon Technologies
  • Logic Type: CMOS, TTL
  • Maximum Turn-Off Delay Time: 150 ns
  • Maximum Turn-On Delay Time: 680 ns
  • Operating Supply Current: 270 uA
  • Pd - Power Dissipation: 1 W
