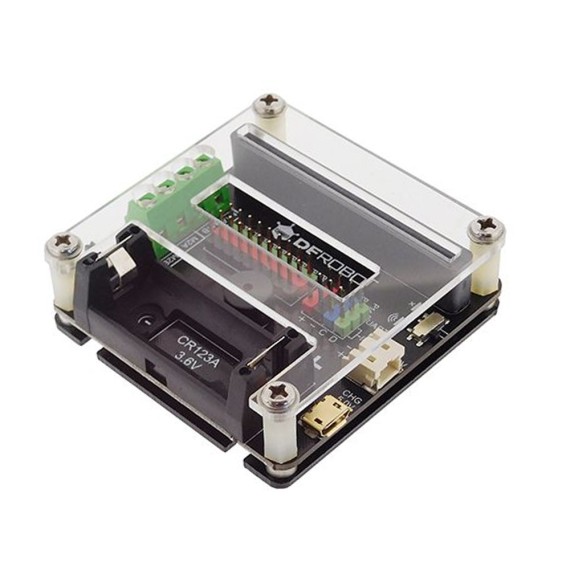

micro: IO-BOX Expansion Board (with On-board Li-ion Battery Power)

25-00016919
MBT0005
ΚατασκευαστήςDFROBOT Part NumberMBT0005
Διαθέσιμο
Αποστολή σε 24 ώρες
€1680
DFROBOT
+ −
Αγαπημένα
Κάνε μια ερώτηση
Gropbotronics Store Availability
Διαθεσιμότητα Καταστημάτων
Πληρωμή & Μεταφορικά

Το micro: IO-BOX είναι μια πολυλειτουργική πλακέτα επέκτασης micro:bit με ενσωματωμένη μπαταρία ιόντων λιθίου, κομψή εμφάνιση και εύκολη στη χρήση. Ενσωματώσαμε πολυάριθμες λειτουργίες στην πλακέτα 6 cm × 6 cm, όπως 2-way driver motor, 9-way IO port, 2-way I2C port, 1-way serial port, 1-way buzzer, θήκη μπαταρίας Li-ion, κύκλωμα φόρτισης, διασύνδεση τροφοδοσίας έκτακτης ανάγκης κ.λπ.

Σχεδιάσαμε ένα εξωτερικό προστατευτικό κάλυμμα για το προϊόν ώστε να είναι πιο ανθεκτικό και άφθαρτο. Εκτός αυτού, δώσαμε επίσης μεγάλη προσοχή στην ασφάλεια της χρήσης του προϊόντος, ειδικά όταν οι περισσότεροι χρήστες είναι παιδιά. Στην αγορά, αυτή τη στιγμή, ορισμένοι κατασκευαστές υιοθετούν μπαταρία 18650 για τα προϊόντα τους. Ωστόσο, αυτό το είδος μπαταρίας ενέχει κινδύνους έκρηξης λόγω της υψηλής χωρητικότητας και του μεγάλου μεγέθους της. Ως εκ τούτου, μετά από μακροχρόνιες δοκιμές, επιλέξαμε την επαναφορτιζόμενη μπαταρία λιθίου CR123A 3,6V 1000mA. Αυτό το είδος μπαταρίας διαθέτει μικρό μέγεθος, υψηλή χωρητικότητα και υψηλή ασφάλεια. Επιπλέον, τοποθετήσαμε προστασία από βραχυκύκλωμα και αντίστροφη σύνδεση για να αυξήσουμε περαιτέρω την ασφάλεια κατά τη χρήση της μπαταρίας ιόντων λιθίου.

Προκειμένου να παρέχουμε σταθερή τροφοδοσία, χρησιμοποιούμε μια λύση διαχείρισης ισχύος υψηλής τιμής boost-buck. Όπως γνωρίζουμε, το στιγμιαίο ρεύμα ενός κινητήρα μπορεί να φτάσει έως και 1Α κατά τη στιγμή της εκκίνησής του, γεγονός που αποτελεί μεγάλη πρόκληση για την τροφοδοσία ρεύματος. Έτσι, πραγματοποιήσαμε ειδικά μια αυστηρή δοκιμή στο προϊόν μας: κάνουμε δύο κινητήρες TT να περιστρέφονται συνεχώς προς τα εμπρός και προς τα πίσω, και ακόμη και σε μια τέτοια κατάσταση, η πλακέτα και ο κινητήρας μπορούν ακόμη να λειτουργήσουν περίπου 1,5 ώρα μέχρι να εξαντληθεί η μπαταρία. Σε κανονική λειτουργία, η μπαταρία μπορεί να λειτουργήσει για πάνω από 6 ώρες.

  • Supply Voltage: 4.5-5.5V
  • Battery Type: CR123A 3.6V  Rechargeable Li-ion Battery
  • Power Switch: 1
  • Charging Current: 350mA
  • Charging Time: 2.5h
  • Digital Output Voltage: 0V/3.3V
  • Analog Input Voltage: 0~3.3V DC
  • On-board Buzzer: 1-way(PO)
  • Buzzer Switch: 1
  • Motor Interface: 2-way(I2C)
  • Micro: bit Interface: 9-way (P0, P1, P2, P8, P12, P13, P14, P15, P16)
  • I2C Interface: 2-way
  • UART Interface: 1-way
  • Dimension: 61×61mm

FEATURES

  • Supported Battery specification: CR123A Li-ion battery 1000mA(Battery of this type is on sale)
  • Average Continuous Usage Time: 6h(the actual time may differ from the description out of different using situation)
  • External Power Supply: 3.7V~5V( Auxiliary 3 AA battery holder is on sale)
  • Charging Interface: microUSB 5V  Support computer USB charging and cell phone charger
  • Supported Motor Voltage: 3V~6V



In the Box

  • Micro: IO-BOX x1
