Micro Metal Motor Encoder (MMME) (pack of 2) - Sideways

Κωδικός:

13-00010812

Part Number: PIM605

ΚατασκευαστήςPimoroni Part NumberPIM605

Διαθέσιμο

Αποστολή σε 24 ώρες

€9⁴⁰

+ −

Κάνε μια ερώτηση

Διαθεσιμότητα Καταστημάτων

Πληρωμή & Μεταφορικά

Περιγραφή
Χαρακτηριστικά

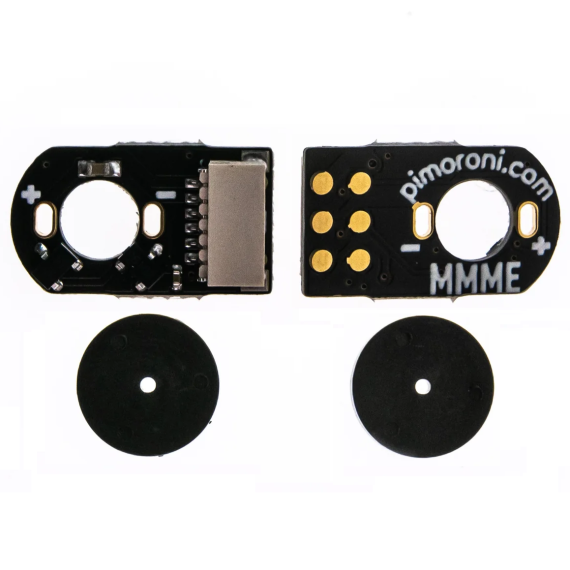

Add this shim and magnetic disc to your micro metal gearmotor to upgrade it into a super smart encoder motor! Solder this board to the back of a micro metal gearmotor, push the magnetic disc onto the end of the motor shaft and tada - you have yourself a quadrature encoder motor, which uses Hall Effect sensors and magnetic discs to provide your microcontroller with feedback on how fast and how much your motor is moving.

Assembly

Solder the contacts on your motor to the two pads on the shim, making sure the positive contact goes to the positive pad. If you get the polarity mixed up then the motor will still work, but it will spin in reverse!
Slot the magnetic disc onto the rear motor shaft, making sure to leave a small gap (<1mm) between the disc and the sensors. Note that the magnets will only work one way round - the side with the dots on should be pointing away from the motor.

Connector pinout: M+, M-, 3v3, A, B, GND
