Arduino MKR GPS Shield

Κωδικός:

02-00010914

Part Number: ASX00017

ΚατασκευαστήςArduino Part NumberASX00017

Κατόπιν παραγγελίας

Διαθέσιμο σε 4-10 ημέρες

€44⁹⁰

Ποσοτικές εκπτώσεις:

Ποσότητα

10+

Τιμή

€42.66

+ −

Κάνε μια ερώτηση

Διαθεσιμότητα Καταστημάτων

Πληρωμή & Μεταφορικά

Περιγραφή
Χαρακτηριστικά

Εάν πειραματιστείτε με την παρακολούθηση στόλων, επιστημονικών πειραμάτων μεγάλου υψομέτρου ή οποιουδήποτε είδους έργου που απαιτεί εντοπισμό συσκευών, το MKR GPS Shield θα σας προσφέρει τη λειτουργικότητα που χρειάζεστε και είναι plug-n 'play!

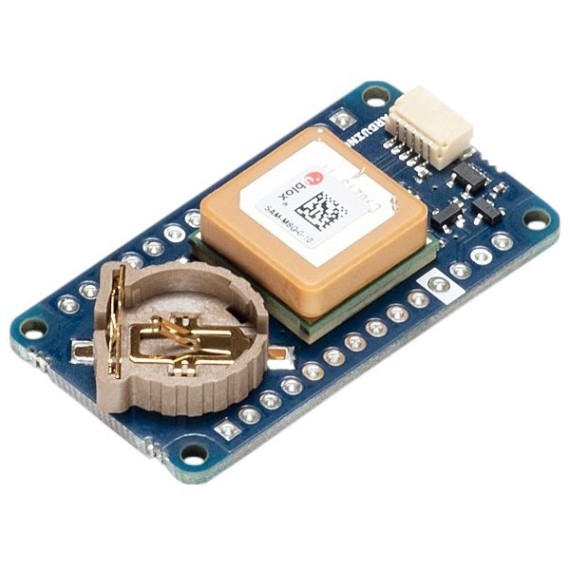

Το MKR GPS Shield βασίζεται στη μονάδα u-blox SAM-M8Q GNSS (Παγκόσμιο δορυφορικό σύστημα πλοήγησης). Προορίζεται να χρησιμοποιηθεί πάνω σε πλακέτες με τη μορφή MKR, αλλά χάρη στον connector Eslov, είναι επίσης δυνατό να το συνδέσετε σε οποιαδήποτε πλακέτα που διαθέτει αυτό το είδος συνδέσμου χρησιμοποιώντας ένα καλώδιο.

Αυτή η μονάδα έχει σχεδιαστεί για να λειτουργεί ταυτόχρονα με διαφορετικές υπηρεσίες εντοπισμού θέσης. Λαμβάνει και επεξεργάζεται τα σήματα από GPS, GLONASS και Galileo. Διασυνδέεται με πλακέτες Arduino είτε μέσω σειριακής διεπαφής, όταν χρησιμοποιείται με pin headers και τοποθετείται πάνω από μια πλακέτα MKR, ή μέσω διασύνδεσης I2C και ενός αποκλειστικού καλωδίου ESLOV που παρέχεται στο πακέτο.

Εντολές διαμόρφωσης και δημιουργία αντιγράφων ασφαλείας
Η μονάδα GPS μπορεί να διαμορφωθεί μέσω ειδικών εντολών. Έχουμε συμπεριλάβει μια ενσωματωμένη θήκη μπαταρίας για το σύστημα για τη διατήρηση των διαμορφώσεων που πραγματοποιούνται μέσω λογισμικού. Αυτό μπορεί να είναι βολικό όταν π.χ. αλλαγή του τρόπου λειτουργίας του GPS σε 1g, κάτι συνηθισμένο σε πειράματα μεγάλου υψομέτρου, όπου απαιτούνται συγκεκριμένες ρυθμίσεις μακριά από τις προεπιλεγμένες για τη συσκευή.

Ένα άλλο παράδειγμα είναι η χρήση της επιλογής εντοπισμού του Galileo, η οποία είναι απενεργοποιημένη από προεπιλογή, αλλά μπορεί να ενεργοποιηθεί στέλνοντας ένα μήνυμα διαμόρφωσης (UBXCFG-GNSS) στον δέκτη. Μπορείτε να βρείτε μια λεπτομερή περιγραφή όλων των εντολών στο πρωτόκολλο εδώ.

GNSS receiver: u-blox module SAM-M8Q (datasheet)
Connectors: MKR headers / Eslov
Input Voltage: 3.3V
Operating Voltage: 3.3V
Backup battery: CR1216

Communication: Serial / I2C / DCC
Length: 45 mm
Width: 25 mm
Weight: 14 gr

Additional I2C Port
The MKR GPS Shield has an additional connector meant as an extension of the I2C bus. It's a small form factor 5-pin connector with 1.0 mm pitch. The mechanical details of the connector can be found in the connector's datasheet.

The I2C port, also referred to as the Eslov self-identification port within Arduino, comes with: SDA, SCL, GND, +5V, and an extra digital pin meant to send an alarm to the otherwise plain I2C devices connected to it. The pinout is shown in the following image.

If you are interested in designing your own modules for Arduino boards with this expansion port, the connector we suggest using is code: SHR-05V-S-B, also in the picture.
