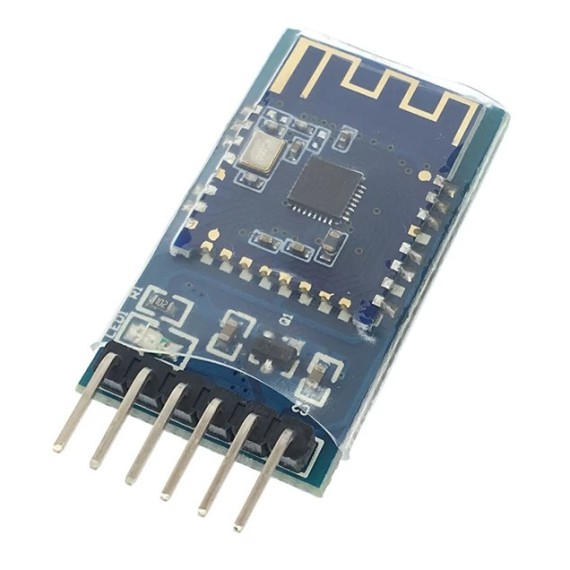

Bluetooth 5.0 Module for Arduino - JDY-23

Κωδικός:

39-00013600

ΚατασκευαστήςOem

Διαθέσιμο

Αποστολή σε 24 ώρες

€4⁸⁰

Ποσοτικές εκπτώσεις:

Ποσότητα

10+

Τιμή

€3.84

+ −

Κάνε μια ερώτηση

Διαθεσιμότητα Καταστημάτων

Πληρωμή & Μεταφορικά

Περιγραφή
Χαρακτηριστικά

Η μονάδα διαφανούς μετάδοσης JDY-23 βασίζεται στο πρότυπο πρωτοκόλλου Bluetooth 5.0, με εύρος συχνοτήτων λειτουργίας 2.4 GHz, λειτουργία διαμόρφωσης GFSK, μέγιστη ισχύ μετάδοσης 4db, μέγιστη απόσταση μετάδοσης 60m. Υιοθετεί τον εισαγόμενο αρχικό σχεδιασμό τσιπ και υποστηρίζει στον χρήστη να τροποποιήσει το όνομα της συσκευής, το baud rate και άλλες οδηγίες μέσω AT command, που είναι βολικό, γρήγορο και ευέλικτο.

Η μονάδα Bluetooth JDY-23 μπορεί να πραγματοποιήσει τη μετάδοση δεδομένων μεταξύ της μονάδας και του κινητού τηλεφώνου. Από προεπιλογή, μπορεί να χρησιμοποιήσει το BLE Bluetooth για εφαρμογή προϊόντος γρήγορα χωρίς διαμόρφωση.

Pinout

PWRC:
- Sleep wake-up pin, active low
- In the connected state, the AT command can be pulled
- Low through the PWRC pin.
VCC: Power Supply (3.6-6V)
GND: Ground
TXD: Serial output pin (TTL level)
RXD: Serial input pin (TTL level)
STAT: The status of the pin connection

Working Frequency: 2.4 GHZ
Transmission Power: 4db (maximum)
Communication Interface: UART
Operating Voltage: 1.8V - 3.6V
Operating Temperature: -40℃ ~ +80℃
Antenna: Built-in PCB antenna
Reception Sensitivity: -97dBm
Transmission Distance: 60 m
Support master-slave: Slave
Dimensions: 32.6x18.9x1.8mm
Bluetooth Version: BLE 5.0 (Compatible with BLE4.0, BLE4.2)
Awakening Current State: 800uA (Transmission)
Sleep Status of Current Light: <50uA (Transmission)
Deep Sleep Current: 9uA (Not transmission)
Energy Saving Instruction Parameter: The configuration of the power-down data parameters is saved
SMT Welding Temperature: <260℃
Rf-TX / RX peak Current: 5mA
