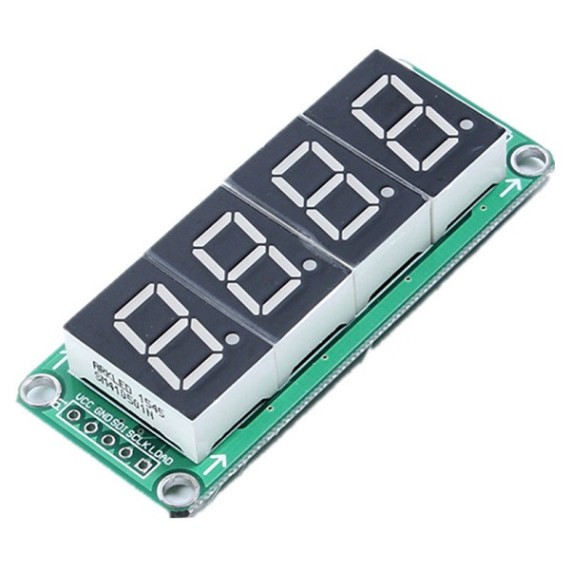

Display Module 7-Segment 4 Digit with 74HC595

19-00010170
Διαθέσιμο
Αποστολή σε 24 ώρες
450
Ποσοτικές εκπτώσεις:
Ποσότητα
10+
Τιμή
3.60
Gropbotronics Store Availability
Διαθεσιμότητα Καταστημάτων
Πληρωμή & Μεταφορικά

Μια οθόνη επτά τμημάτων τεσσάρων ψηφίων, κάθε ψηφίο ελέγχεται από ένα ολοκληρωμένο 74HC595. Κάθε ψηφίο έχει ύψος 12.7mm με έντονο κόκκινο φωτισμό. Μπορείς να χρησιμοποιήσεις την οθόνη με έναν μικροελγκτή, για παράδειγμα Arduino. Η οθόνη συνδέεται στον μικροελγκτή χρησιμοποιώντας μόνο τρία καλώδια για το σήμα και δύο καλώδια για την τροφοδοσία. Η τάση λειτουργίας κυμαίνεται μεταξύ 3-6 VDC. Το 74HC595 έχει την δυνατότητα να στέλνει τα δεδομένα στο ψηφίο και να "κλειδώνει" (latch pin) χωρίς να χρειάζεται ο μικροελεγκτής να λειτουργεί ώστε να διατηρείται ο αριθμός στην οθόνη.

Θα βρείς στον κατάλογο διαθέσιμες οθόνες 2 ψηφίων3 ψηφίων4 ψηφίων.

  • Χρώμα ψηφίου: Κόκκινο
  • Οδηγός: 74HC595
  • Τάση λειτουργίας: 3 - 6 VDC
  • Τάση εισόδου: 3 - 6 VDC (Recommended 5V)
  • Κατανάλωση λειτουργίας: 100mA
  • Απλή διασύνδεση: Σειριακή
    • VCC +
    • GND -
    • SDI data
    • Shift clock SCLK
    • Latch LOAD
  • Στήριξη: 4 οπές 3mm
Κατασκευαστής
OEM
Μικτό Βάρος
0.016kg
