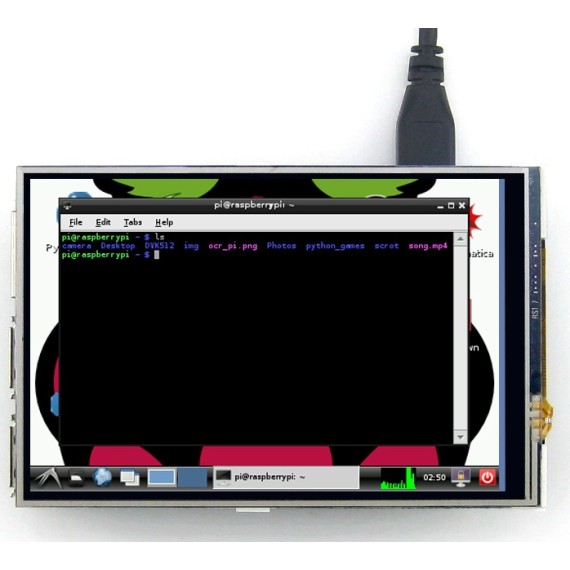

Pi Display 4" 480x320 IPS Resistive Touchscreen

από Waveshare
31-00010207
Ογκομετρικό βάρος: 0.09kg
Κατασκευαστής: Waveshare
Part Number: 10207
Χώρα Προέλευσης: Κίνα
Διαθέσιμο
Αποστολή σε 24 ώρες
Χωρίς απόθεμα στο φυσικό κατάστημα
37.90
Χωρίς ΦΠΑ 30.56
+
Τιμές βάση ποσότητας (Λιανική - Χονδρική):
Ποσότητα 10+
Τιμή 34.11

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

Κατασκευαστής
:
Waveshare
Part Number:
10207
Καθαρό Βάρος:
0.085kg
Χώρα Προέλευσης:
Κίνα
Breadboard Friendly:
Τύπος:
IPS LCD
Μέγεθος Οθόνης:
4"
Ανάλυση:
480x320
Αναλογία Οθόνης:
  • 8:5
Χρώματα Οθόνης:
Colorful
Οθόνη Aφής:
Resistive
Διασύνδεση:
  • SPI

ΕΠΙΠΛΕΟΝ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

  • LCD Type: TFT
  • LCD Interface: SPI
  • Touch Screen Type: Resistive
  • Touch Screen Controller: XPT2046
  • Colors: 65536
  • Backlight: LED
  • Resolution: 320x480 (Pixel)
  • Aspect Ratio: 8:5

ΔΥΝΑΤΟΤΗΤΕΣ

  • Designed for Raspberry Pi
  • Supports any revision of Raspberry Pi (directly-pluggable)
  • Drivers provided (works with your own Raspbian/Ubuntu directly)
  • IPS technology, high quality and perfect displaying from very wide viewing angle
  • 320×480 resolution
  • Convenient Men-Machine interface for Raspberry Pi, combined with the portable power, DIY anywhere anytime
  • Supports Raspbian system, enables your system to:
    • Take photos by touching (up to 17 camera modes)
    • Support software keyboard (system interaction without keyboard/mouse)

ΔΙΑΣΤΑΣΕΙΣ

4inch-RPi-LCD-A-dimension

ΣΥΝΔΕΣΜΟΛΟΓΙΑ

PIN NO.SYMBOLDESCRIPTION
1, 17 3.3V Power positive (3.3V power input)
2, 4 5V Power positive (5V power input)
3, 5, 7, 8, 10, 12, 13, 15, 16 NC NC
6, 9, 14, 20, 25 GND Ground
11 TP_IRQ Touch Panel interrupt, low level while the Touch Panel detects touching
18 LCD_RS Instruction/Data Register selection
19 LCD_SI / TP_SI SPI data input of LCD/Touch Panel
21 TP_SO SPI data output of Touch Panel
22 RST Reset
23 LCD_SCK / TP_SCK SPI clock of LCD/Touch Panel
24 LCD_CS LCD chip selection, low active
26 TP_CS Touch Panel chip selection, low active
