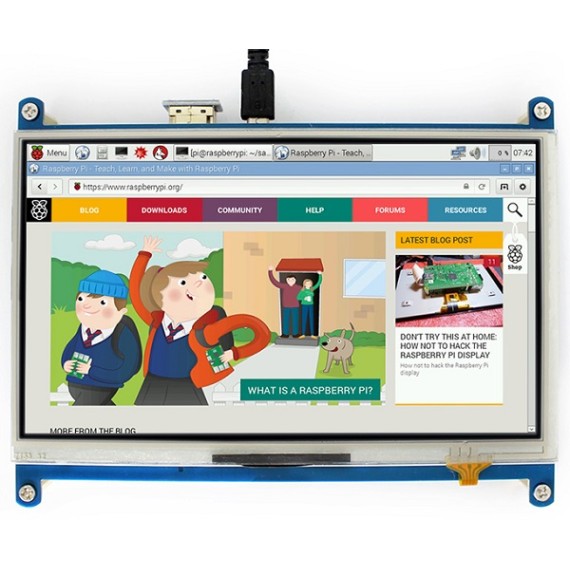

Pi Display 7" HDMI 1024x600 Resistive Touchscreen

Κατασκευαστής: Waveshare
MPN: 12104
31-00012104
63.90 (με ΦΠΑ)
Διαθέσιμο
+
Διαθεσιμότητα Καταστήματος
Εξαντλημένο
διαθέσιμο για online αγορά

Features

  • 1024×600 high resolution
  • Resistive touch control
  • Compatible and Direct-connect with any revision of Raspberry Pi (except the Pi 1 model B or Pi Zero, which requires an HDMI cable)
  • Drivers provided (works with your own Raspbian/Ubuntu directly)
  • Also works as a computer monitor, in this case, touch panel is unavailable and HDMI cable is required
  • HDMI interface for displaying, no I/Os required (however, the touch panel still needs I/Os)
  • Multi-languages OSD menu, for power management, brightness adjustment, contrast adjustment, etc.
  • Supports 100-level backlight adjustment



Interface

PIN NO.SYMBOLDESCRIPTION
1, 17 3.3V Power positive (3.3V power input)
2, 4 5V Power positive (5V power input)
3, 5, 7, 8, 10, 11, 12, 13, 15, 16, 18, 24 NC NC
6, 9, 14, 20, 25 GND Ground
19 TP_SI SPI data input of Touch Panel
21 TP_SO SPI data output of Touch Panel
22 TP_IRQ Touch Panel interrupt, low level while the Touch Panel detects touching
23 TP_SCK SPI clock of Touch Panel
26 TP_CS Touch Panel chip selection, low active

External Dimension

7inch-HDMI-LCD-dimension
Κατασκευαστής :
Waveshare
MPN:
12104
Χώρα Προέλευσης:
Κίνα
Οι φωτογραφίες των προϊόντων μπορεί να διαφέρουν απο την πραγματικότητα. Προσπαθούμε να παρουσιάσουμε το προϊόν όσο καλύτερα γίνεται.
