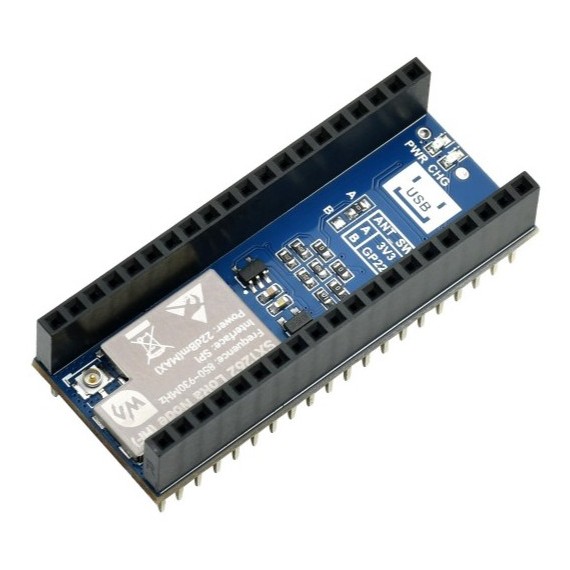

Waveshare Pico LoRa Module - SX1262

από WAVESHARE
Το Pico-LoRa-SX1262-868M είναι μονάδα επέκτασης LoRa node που έχει σχεδιαστεί για το Raspberry Pi Pico με βάση το SX1262, το οποίο υποστηρίζει το πρωτόκολλο LoRaWAN και τη ζώνη EU868. Επιτρέπεται η σύνδεση των διακομιστών TTN, TTS μέσω μιας πύλης LoRa για γρήγορη και εύκολη χρήση της υπηρεσίας LoRa Cloud.
31-00020682
Εγγύηση: Ως εξάρτημα, δεν καλύπτεται
Κατασκευαστής: WAVESHARE
Part Number: Pico-LoRa-SX1262-868M
Χώρα Προέλευσης: Κίνα
Διαθέσιμο
Αποστολή σε 24 ώρες
Χωρίς απόθεμα στο φυσικό κατάστημα
18.60
Χωρίς ΦΠΑ 15.00
+
Τιμές βάση ποσότητας (Λιανική - Χονδρική):
Ποσότητα 10+
Τιμή 17.67

ΠΕΡΙΓΡΑΦΗ

The Pico-LoRa-SX1262-868M is LoRa node expansion module designed for Raspberry Pi Pico based on SX1262, which supports LoRaWAN protocol and EU868 band. It is allowed to connect the TTN, TTS servers through a LoRa gateway to use LoRa Cloud service fast and easily.

  • Standard Raspberry Pi Pico header, supports Raspberry Pi Pico series boards
  • Supports LoRaWAN protocol and EU868 band
  • PH1.25 battery and recharge controller, allows connecting rechargeable Lithium battery
  • 2x LED indicators for monitoring module operating status
  • Comes with development resources and manual (example in C)

What's On Board

  1. Raspberry Pi Pico header
  2. Status indicators
    PWR: power indicator
    CHG: recharge indicator
  3. RF switch control
    A: controlled by high level (default)
    B: controlled by GPIO22
  1. MCP73831 recharge IC
  2. SX1262 module
  3. IPEX 1 antenna connector
  4. Power switch
  5. PH1.25 battery header

ΤΟ ΠΑΚΕΤΟ ΠΕΡΙΕΧΕΙ

  1. Pico-LoRa-SX1262-868M x1
  2. Antenna 2DB 868mhz x1
  3. IPEX1 to SMA wire x1
123

Pinout Definition

Raspberry Pi Pico Header Compatibility

Onboard Female Pin Header For Direct Attaching To Raspberry Pi Pico

ΣΗΜΕΙΩΣΕΙΣ

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

Εγγύηση:
Ως εξάρτημα, δεν καλύπτεται
Τύπος HAT:
  • Wireless Communication
Κατασκευαστής
:
WAVESHARE
Part Number:
Pico-LoRa-SX1262-868M
Μικτό Βάρος:
0.0001kg
Χώρα Προέλευσης:
Κίνα
Συμβατό Raspberry:
  • Pico

ΕΠΙΠΛΕΟΝ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

  • RFID: SX1262
  • Frequency range: EU868 (863~870MHz)
  • Modulation: LoRa/(G)FSK
  • Emit power: >[email protected]
  • Operating voltage: 3.3V
  • Module power consumption:
    • Emitting current: 45mA@14dBm
    • Receiving current: 5.3mA@125KHz
  • Communication bus: SPI
  • Operating temperature: -40 ~ 85℃
  • Dimensions: 21x52mm
