Αρχική Σελίδα/Ρομποτική/Αναπτυξιακά Εργαλεία/ESP32 & ESP8266/Beetle ESP32-C3 - RISC-V Core Development Board

Beetle ESP32-C3 - RISC-V Core Development Board

Κωδικός:

25-00016655

Part Number: DFR0868

ΚατασκευαστήςDFRobot Part NumberDFR0868 SoC SeriesESP32-C3

Διαθέσιμο

Αποστολή σε 24 ώρες

€9⁹⁰

+ −

Κάνε μια ερώτηση

Διαθεσιμότητα Καταστημάτων

Πληρωμή & Μεταφορικά

Περιγραφή
Χαρακτηριστικά

Το Beetle ESP32-C3, που προορίζεται κυρίως για εφαρμογές IoT, είναι ένας ελεγκτής που βασίζεται στον επεξεργαστή ενός πυρήνα ESP32-C3 RISC-V 32 bit.

Σε μια πλακέτα μεγέθους κέρματος 25x20.5mm, υπάρχουν έως και 13 θύρες IO, οπότε δεν χρειάζεται να ανησυχείτε μήπως τελειώσουν οι θύρες IO όταν κάνετε έργα. Εν τω μεταξύ, η λειτουργία διαχείρισης φόρτισης μπαταρίας li-ion είναι ενσωματωμένη στην πλακέτα, η οποία επιτρέπει την απευθείας σύνδεση της μπαταρίας li-ion χωρίς επιπλέον μονάδες, διασφαλίζοντας παράλληλα το μέγεθος και την ασφάλεια της εφαρμογής.

Η εξοπλισμένη πλακέτα επέκτασης για το Beetle ESP32-C3 αναδεικνύει περισσότερες πηγές ενέργειας χωρίς να αυξάνει τον όγκο του προϊόντος, πιο βολικό για συγκόλληση. Επιπλέον, το ενσωματωμένο εύκολο στη σύνδεση GDI σώζει τον κόπο της καλωδίωσης όταν χρησιμοποιείτε οθόνη.

Το Beetle ESP32-C3 υποστηρίζει επικοινωνία διπλής λειτουργίας WiFi και Bluetooth 5 (LE) που μειώνει τη δυσκολία δικτύωσης, ενώ υποστηρίζονται και το πρωτόκολλο Bluetooth Mesh και το Espressif WiFi Mesh για πιο σταθερή επικοινωνία και μεγαλύτερη περιοχή κάλυψης.

Παρέχονται αναλυτικά μαθήματα για το Beetle ESP32-C3 για τους χρήστες για χρήση της λειτουργίας WiFi του ελεγκτή, όπως σύνδεση σε πλατφόρμες IoT όπως Aliyun, IFTTT κ.λπ. Ή οι χρήστες μπορούν να χρησιμοποιήσουν διάφορους αισθητήρες και ενεργοποιητές για τη δημιουργία συστημάτων IoT.

Το Beetle ESP32-C3 μπορεί να προγραμματιστεί από το Arduino IDE, υποστηρίζονται και τα δύο ESP-IDF, MicroPython, C και Python.

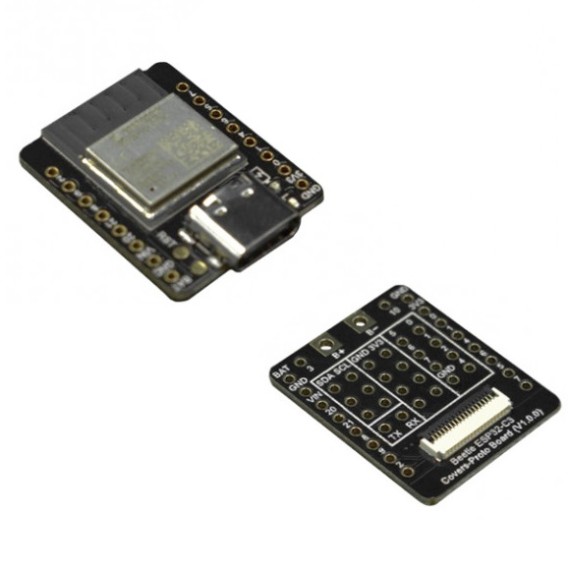

ΤΟ ΠΑΚΕΤΟ ΠΕΡΙΕΧΕΙ

1x Beetle ESP32-C3
1x Beetle ESP32-C3 Expansion Board
1x 2.54-8P Black Single-row Pin Connector

Διάγραμμα Pin

Basic Parameter
- Operating Voltage: 3.3V
- Type-C Input Voltage: 5V DC
- VIN Input Voltage: 5V DC
- Operating Current: 25mA
- Maximum Charging Current: 400mA
- Operating Temperature: -40~105℃
- Size: 25x20.5mm
Hardware Parameter
- Processor: 32bit RISC-V Single-core processor
- Main Frequency: 160 MHz
- SRAM: 400KB
- ROM: 384KB
- Flash: 4MB
- RTC SRAM: 8KB
- Clock: external crystal(32kHz); internal fast RC oscillator 17.5MHz(adjustable); PLL clock
- USB: USB 2.0 Up to 12Mbit/s

WiFi
- WiFi Protocol: IEEE 802.11b/g/n
- Bandwidth: Supports 20 MHz, 40 MHz bandwidth in 2.4GHz band
- WiFi Mode: Station, SoftAP, SoftAP+Station and promiscuous mode
- WiFi Frequency: 2.4GHz
- Frame Aggregation: TX/RX A-MPDU, TX/RX A-MSDU
Bluetooth
- Bluetooth Protocol: Bluetooth 5, Bluetooth mesh
- Bluetooth Frequency: 125 Kbps, 500 Kbps, 1 Mbps, 2 Mbps
Ports
- Digital I/O x13
- LED PWM 6 Channel
- SPI x1
- UART x2
- I2C x1
- I2S x1
- IR Transceiver: transmit channel x2, receive channel x2(random pin)
- 2 × 12-bit SAR ADCs, up to 6 channels
- DMA controller, with 3 transmit channels and 3 receive channels

Small size of 25*20.5 mm
Onboard Lithium charging management function, safer charging and discharging
Comes with expansion board, more convenient to make projects or use with a screen
RISC-V 32bit core
Support WiFi and Bluetooth 5(LE) dual-mode communication

Applications
